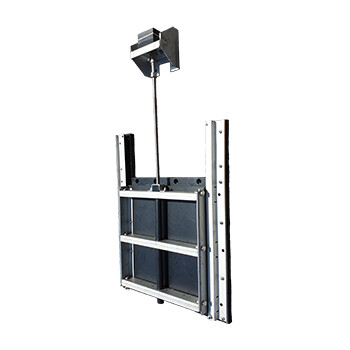

Vannes murales VAN'O'FLEX® - KNH 600-1000

Les VAN'O'FLEX® KNH 600-1000 sont des vannes murales à vis non-montante.

Elles peuvent être manoeuvrées manuellement, par un servomoteur, ou par un moteur mobile. Ce sont des vannes bidirectionnelles, étanches à la poussée et à l’arrachement jusqu’à 3mCE. Les KNH 600-1000 sont une alternative aux vannes KSA lorsque les pressions d’eau ne dépassent pas 3mCE (2mCE pour le DN 1000).

Les KNH sont une alternative aux vannes KSA lorsqu’une manoeuvre manuelle est suffisante. Elles sont adaptées aux applications dans l’assainissement, les réseaux d'eaux usées et pluviales, et pour le confinement des eaux d’incendie par manoeuvre motorisée.

Elles permettent :

• de sectionner ;
• ou d'isoler un réseau pour contenir des eaux en cas de pollution, incendie, crues, etc.

Les vannes de sectionnement KNH 600-1000 s'adaptent aux orifices de DN 600 à 1000.

Elles ont une très bonne tenue dans le temps :

• équipées d'un mécanisme à vis non montante, elles occupent très peu de place et pallient les contraintes d'encombrement ;

• de construction mixte inox et PEHD, les vannes murales KNH sont plus légères, donc plus faciles à mettre en place ;
• la qualité de l'inox AISI 316 L ainsi que l'EPDM utilisés pour la fabrication des vannes KNH lui confèrent une très haute résistance aux milieux agressifs (milieux marins, confinement, etc.) ;
• son écrou en POM (matériau naturellement gras), évite l'oxydation, la soudure à froid de la manoeuvre et requiert très peu d'entretien (pas d'obligation de manoeuvre régulière ou de graissage notamment).

Les vannes à guillotine KNH 600-1000 peuvent être équipées de plusieurs types d'accessoires :

• à commande manuelle : volant, clé, manivelle ;
• ou à commande motorisée : servomoteur, servomoteur déporté, moteur mobile, etc., pour une manipulation à distance.

Nous consulter.

Les vannes murales KNH sont étanches à la poussée et à l'arrachement (étanchéité bidirectionnelle)

• Elles résistent jusqu'à 0,3 bar de pression selon le modèle (3 mètres de Colonne d'Eau).

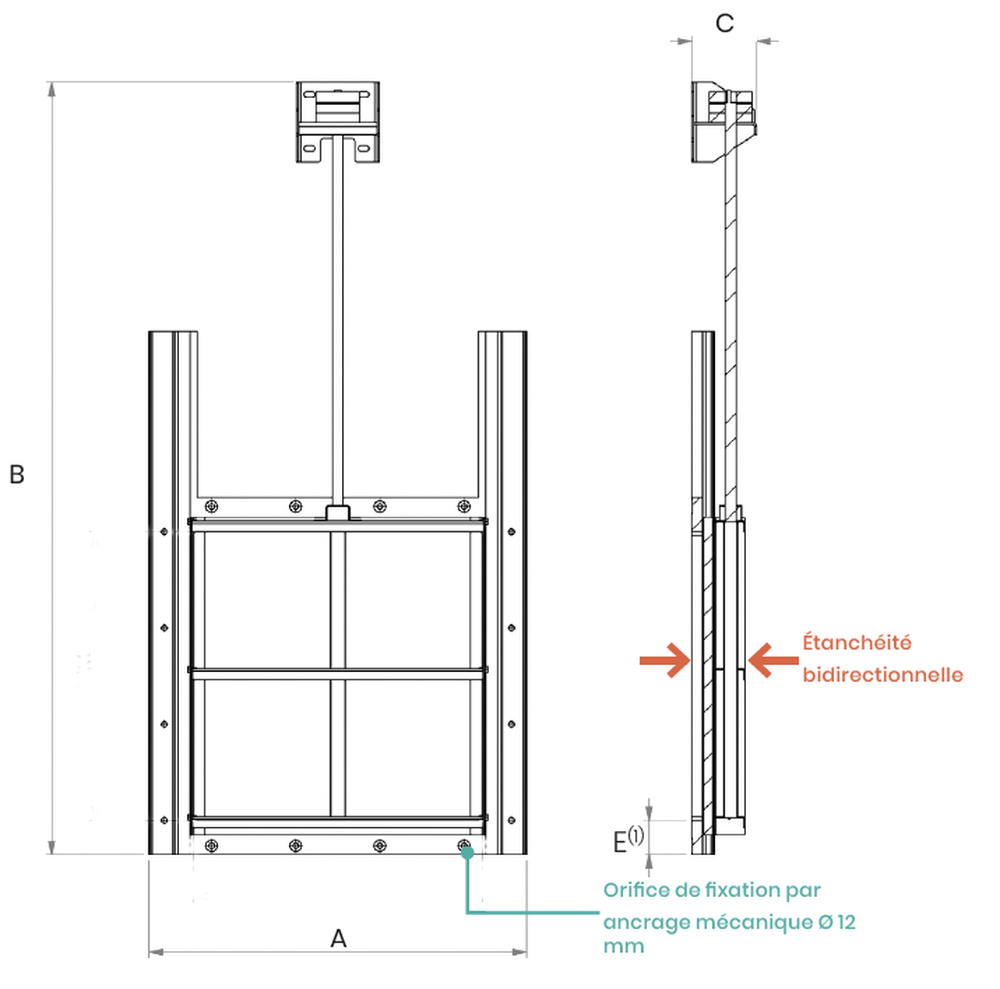

Dimensions en mm.

(1)

• Prévoir une décantation suffisante sous l’orifice pour la fixation de la vanne. Voir côte E.
• Pour fixer la vanne, la hauteur H doit être égale à la hauteur totale de la vanne + 50 mm
• Pour des raisons techniques et d’évolution de gamme, les côtes et dimensions sont susceptibles d’être modifiées (nous consulter).
