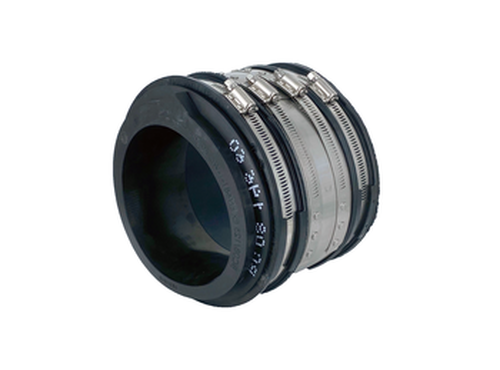

RACCORDS TRÈS GRANDES TOLÉRANCES UNIVERSEAL®

Caractéristiques


Le raccord UNIVERSEAL® répond aux situations d’Urgence.

Développé à partir du raccord FLEX SEAL Plus®, il se décline avec des bagues de compensation prédéfinies permettant ainsi de répondre à une multitude de solutions de raccordements classiques.

L’ensemble « Raccord + Bagues » permet à l’UNIVERSEAL® d’avoir une très grande plage d’utilisation et donc de répondre à un maximum de raccordements possibles pour un DN donné. Pour des canalisations de diamètres intérieurs différents, il garantit la conservation du fil d’eau grâce aux bagues intégrées excentrées.

Le raccord multi-solution UNIVERSEAL® dispose :

  • de la technologie Tox®, anti-corrosion. Les parties inox sont assemblées par emboutissage, sans soudure.
  • Il est également muni d'un système de maintien en place des colliers de serrage et bande centrale anti-cisaillement, profilé dans la gomme : le "Clip-In".
  • sont système de serrage MEDIUM ou HI-TORQUE permet une tenue à la pression optimale.
  • Fabriqué en EPDM et en Inox 304, le raccord UNIVERSEAL® est très résistant et sa durée de vie est généralement supérieure à celle des canalisations.
  • Il résiste à une pression de 1,5 bars et tient à des températures comprises entre -40°C et +140°C (nous consulter)

Toute la gamme UNIVERSEAL® se basant sur les raccords FLEX-SEAL Plus®, elle dispose donc d'un marquage CE ETA 09/0248 et du DTA 17.2/20-352_V2.

Nous consulter pour le détail des références.

Documentations à télécharger

RACCORDS TRÈS GRANDES TOLÉRANCES UNIVERSEAL® [pdf] - 1.55 MoETA 09-0248 VF RACCORDS FLEX-SEAL Plus® [pdf] - 791.62 KoDTA RACCORDS FLEX-SEAL Plus® [pdf] - 472.59 KoCERTIFICAT QB RACCORDS FLEX-SEAL Plus® 2023.pdf [pdf] - 207.59 Ko

Grâce à leurs jeux de bagues amovibles, les solutions UNIVERSEAL® permettent de réaliser une multitude de raccordements.

Tenu en stock, le raccord UNIVERSEAL® est LA Solution de secours idéale qui assure une intervention immédiate sur les réseaux.

Pour retrouver la liste des raccordements possibles, telécharger la documentation présente sur cette page.

Installation / Application

Le raccord multi-solutions, UNIVERSEAL® s'installe entre deux tuyaux.

Il convient pour la réparation de conduites de matériaux différents et de diamètres différents, pour l'assainissement et les évacuations gravitaires.

Il peut être posé à l'intérieur ou à l'extérieur des bâtiments sur des réseaux gravitaires enterrés ou aériens.

Une seule clé à cliquet suffit pour mettre en place le raccord UNIVERSEAL®.

Astuces

Dans les configurations où des bagues de compensation ne sont pas nécessaires pour réaliser le raccordement, ces dernières sont réutilisables et peuvent donc être stockées pour d’autres raccordements UNIVERSEAL® NORHAM.

Pour retirer la bague intégrée, appuyer sur le centre du raccord, puis tirer la bague vers l’extérieur.

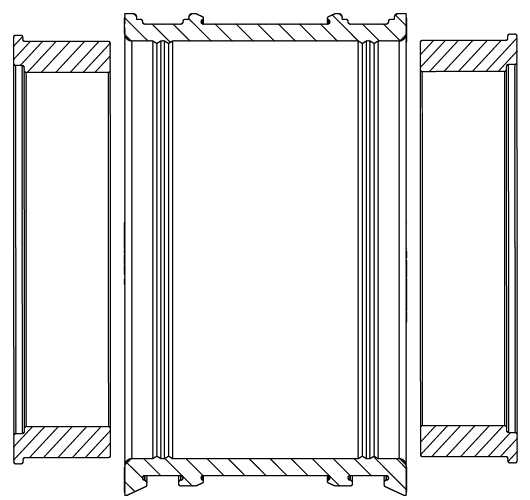

  • UNIVERSEAL-2BC.png
    RACCORD FLEX-SEAL Plus® AVEC DEUX BAGUESLes KIT USC100 / USC150 / USC300 / USC300+ sont composés de ces éléments.

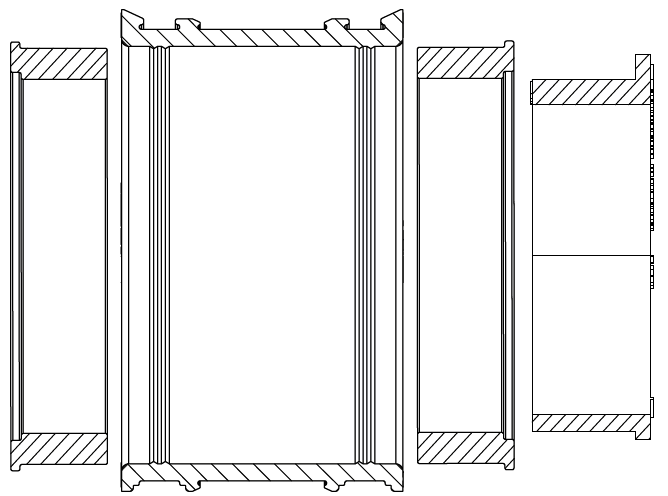

  • UNIVERSEAL-2BC-1BCEX.png
    RACCORD FLEX-SEAL Plus® AVEC DEUX BAGUES ET UNE BAGUE EXCENTRÉELes KIT USC125 / USC200 / USC200+ / USC250 sont composés de ces éléments.

Dimensions

Réf. DNPlage d'utilisation maxi Tolérance SANS bague Tolérance AVEC bague
USC100100104-140120-140104-124
USC125125125(1)-162137-162121-146
USC150150159-200175-200159-184
USC200200200(1)-250225-250209-234
USC200+200200(1)-275250-275218-243
USC250250250(1)-320295-320263-288
USC300300323-385355-385323-353
USC300+300307-385355-385307-337

(1)avec BC Ex si définie

Documentations à télécharger

RACCORDS TRÈS GRANDES TOLÉRANCES UNIVERSEAL [pdf] - 1.55 MoETA 09-0248 VF RACCORDS FLEX-SEAL Plus® [pdf] - 791.62 KoDTA RACCORDS FLEX-SEAL Plus® [pdf] - 472.59 KoCERTIFICAT QB RACCORDS FLEX-SEAL Plus® 2023 [pdf] - 207.59 Ko
