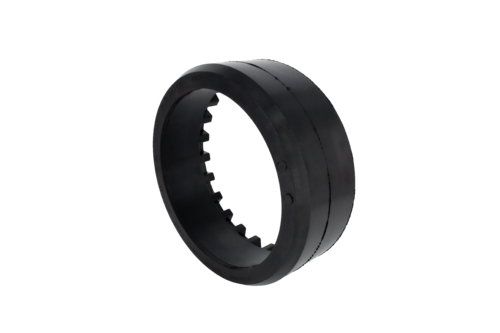

JOINT U - RACCORDEMENTS PAR EMBOÎTEMENT
Caractéristiques

Les JOINTS U permettent le raccordement par emboîtement de tuyaux PVC à GRÈS pour les DN 100 et 150, et GRÈS à FONTE pour le DN 200.
DONNÉES TECHNIQUES :
- Tenue à la pression : 0,6 bar ;
- Tenue à la température : -40 °C à +120 °C, max. 160 °C, conforme à la norme NF-EN 295-4(1).
MATÉRIAUX :
Joint : en EPDM grade WC conforme à la norme NF-EN 681-1(2).
(1) NF-EN 295-4 : relatif aux tuyaux grès et leurs accessoires.
(2) NF-EN 681-1 : spécifications des élastomères pour raccords et joints de canalisation
Documentations à télécharger

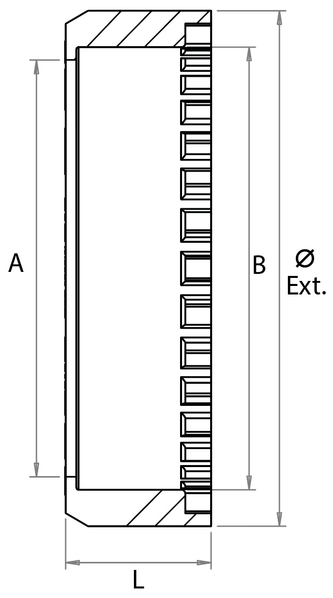

JOINT U - RACCORDEMENTS PAR EMBOÎTEMENT [pdf] - 353.76 KoDimensions
REF. | CÔTÉ A | CÔTÉ B | DIAM EXT. | L | TENUE À LA PRESSION | POIDS | POUR RACCORDEMENT |
---|---|---|---|---|---|---|---|
JTU100N110 | 102 | 108 | 130 | 60 | 0,6 | 0,3 | PVC à GRÈS |
JTU150N160 | 146 | 153 | 181 | 60 | 0,6 | 0,6 | PVC à GRÈS |
JTU200N210 | 195 | 207 | 241 | 68 | 0,6 | 0,9 | GRÈS à FONTE |
