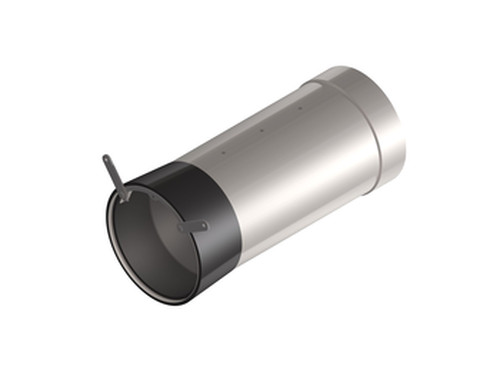

Clapets d'intérieur de canalisation MWSTOP®
La protection contre les inondations des infrastructures, publiques, privées et industrielles, est une priorité et une nécessité.
Sur les réseaux existants, la pose de clapets à battant peut être contrainte par :
- la difficulté d'accès à l'installation ;
- l'absence de chute d’eau (cunette, etc.) ;
- une paroi inclinée ou irrégulière ne permettant pas une pose en applique (paroi abîmée, etc.).
Pour cela ou pour toutes les autres configurations, le clapet MWSTOP® est une solution optimale car il s'installe à l'intérieur même de la canalisation.
Le clapet anti-retour MWSTOP® protège les habitations et les bâtiments contre les inondations et les crues.
Les mauvaises odeurs du système d'égouts sont également confinées dans la canalisation grâce à la membrane innovante du clapet.
DOCUMENTATION À TÉLÉCHARGER
a-CLAPETS_ANTI-RETOUR_MWSTOP.pdf [pdf] - 2.62 MoINSTALLATION / APPLICATION
En fonction de la configuration d'implantation sur site, les clapets MWSTOP® peuvent être installés dans les deux sens.
Retrouvez les informations sur l'installation des clapets MWSTOP® dans la documentation ou via la fiche d'instructions de pose, fournie avec chaque clapet.

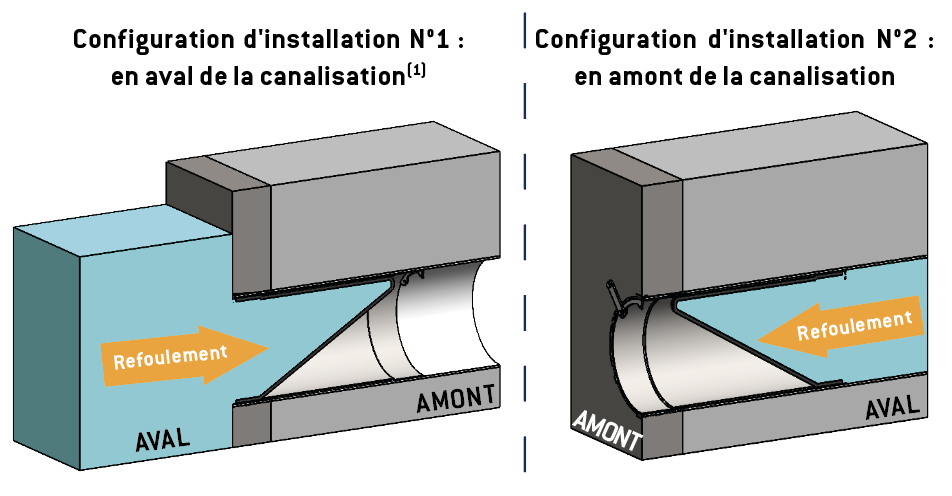

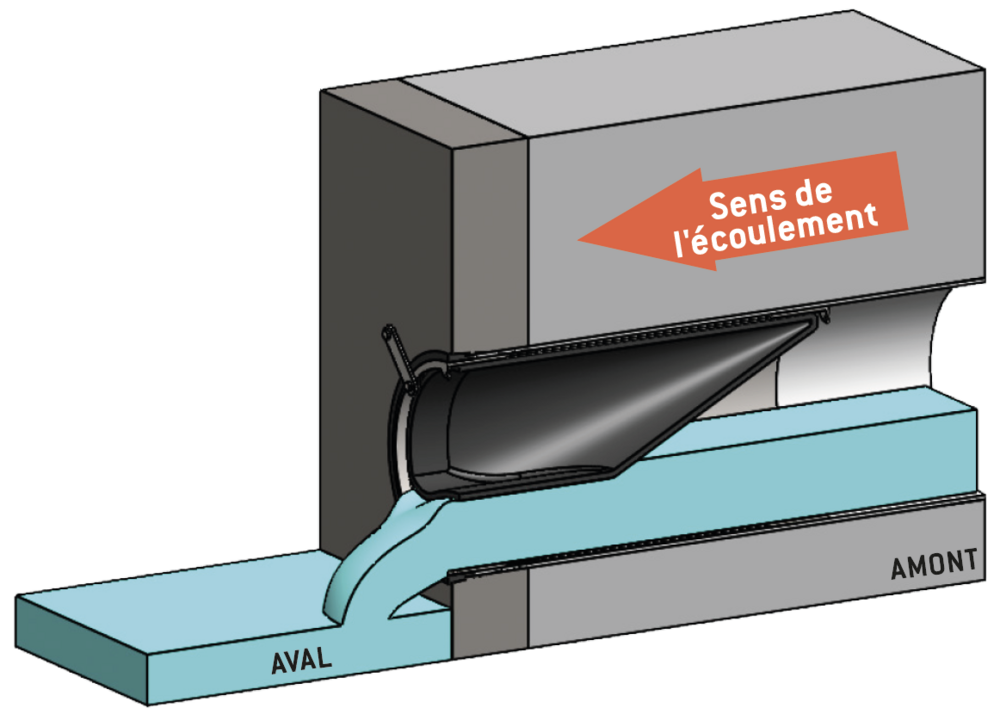

Configuration d'installation N°1 : en aval de la canalisationIl s'agit de la configuration standard de livraison.

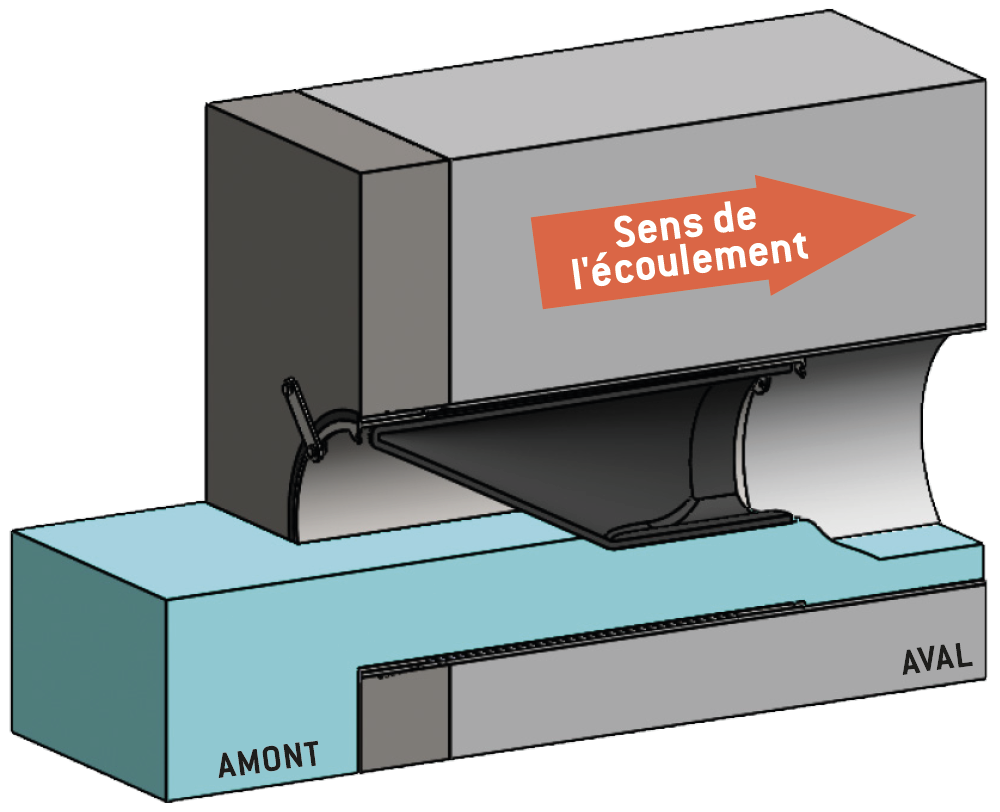

Configuration d'installation N°2 : en Amont de la canalisation
Protection contre les refoulements et les remontées d'odeurs.
REFOULEMENT : FERMETURE DU MWSTOP®En cas de refoulement, la membrane bloque totalement le flux et évite l’inondation. L'amont est parfaitement protégé.

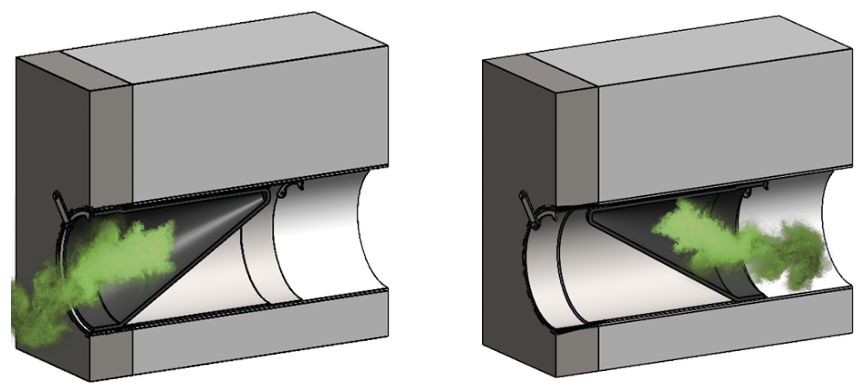

PROTECTION ANTI-ODEUREn période sèche, le MWSTOP® fait office de clapet anti-odeur.
DONNÉES TECHNIQUES
- Corps : acier inox AISI 316 ;
- Membrane et bague : EPDM ;
- Fixations : acier inox AISI 316 ;
- Tenue à la pression : jusqu'à 0,5 bars (5 mCE)(1) ;
- DN : disponible du DN 250 au 600 en standard (autres dimensions, nous consulter),

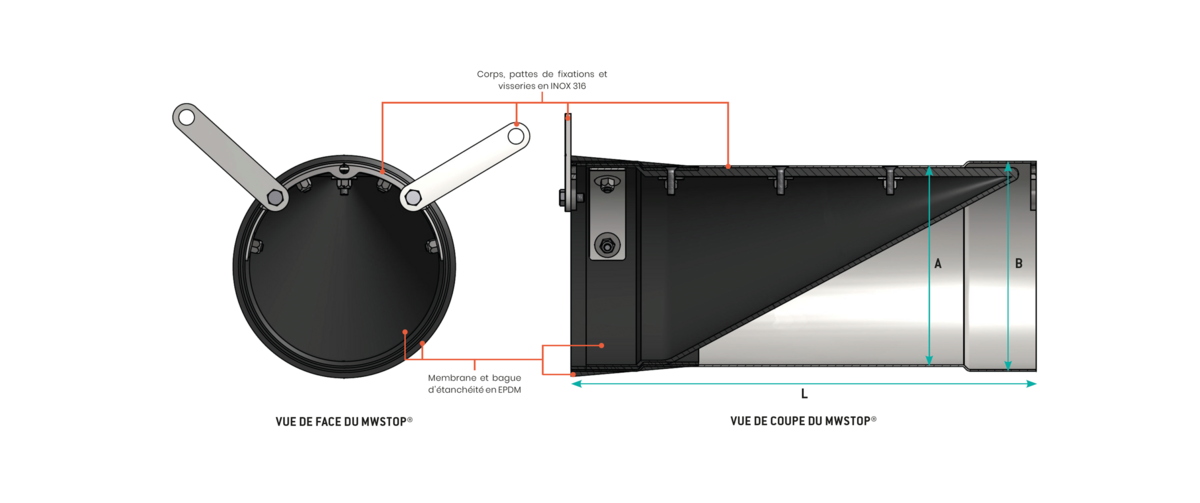

| REF | DN | DIAM INT. MINI | DIAM INT. MAXI | HC (mmCE) | HF (mmCE) | P (mCE) | DIAM EXT. A | DIAM EXT. B | L |
|---|---|---|---|---|---|---|---|---|---|
MW0216-0233 | 250 | 216 | 233 | 204 | 134 | 5 | NC* | NC* | 470 |
| MW0231-0252 | 250 | 231 | 252 | 204 | 134 | 5 | 223 | 231 | 520 |
| MW0241-0258 | 250 | 241 | 258 | 175 | 110 | 5 | 233 | 241 | 520 |
| MW0281-0301 | 300 | 284 | 301 | 209 | 114 | 5 | NC* | NC* | 650 |
| MW0291-0308 | 300 | 291 | 308 | 214 | 164 | 5 | 280 | 291 | 650 |
| MW0359-0373 | 400 | 359 | 373 | NC* | NC* | 5 | NC* | NC* | 745 |
| MW0371-0380 | 400 | 371 | 380 | 249 | 169 | 5 | 360 | 371 | 760 |
| MW0375-0384 | 400 | 375 | 384 | NC* | NC* | 5 | NC* | NC* | 760 |
| MW0391-0400 | 400 | 391 | 400 | 314 | 189 | 5 | 378 | 391 | 800 |
| MW0454-0467 | 500 | 454 | 467 | NC* | NC* | 5 | NC* | NC* | 900 |
| MW0491-0500 | 500 | 491 | 500 | 274 | 184 | 5 | 475 | 491 | 970 |
HC : pression de « chasse » = hauteur d'eau nécessaire à l'ouverture complète de la membrane.
HF : pression de fermeture = une fois ouverte, la membrane se referme à partir de cette hauteur d'eau.
P : contre pression max. à laquelle le MWSTOP® résiste.
L : longueur du MWSTOP®.
