Limiteurs de débit par clapets à ajutage
Caractéristiques
Positionné en sortie d’ouvrage de régulation, côté rétention, nos limiteurs de débit par clapet à ajutage permettent de contenir le débit sortant à une valeur définie en fonction de la hauteur d’eau en amont du limiteur.
Un orifice calibré réalisé sur le battant de notre gamme de clapets permet de limiter le débit à la valeur souhaitée pour une hauteur d’eau donnée.
Un écrou anneau permet d’attacher une élingue afin d’ouvrir le battant depuis le terrain naturel.
En position ouverte, le clapet offre un passage libre complet.
Document à télécharger
Limiteurs de débit par clapet à ajutage.pdf [pdf] - 461.7 KoLIMITEUR PAR CLAPET ECO-FLAP®

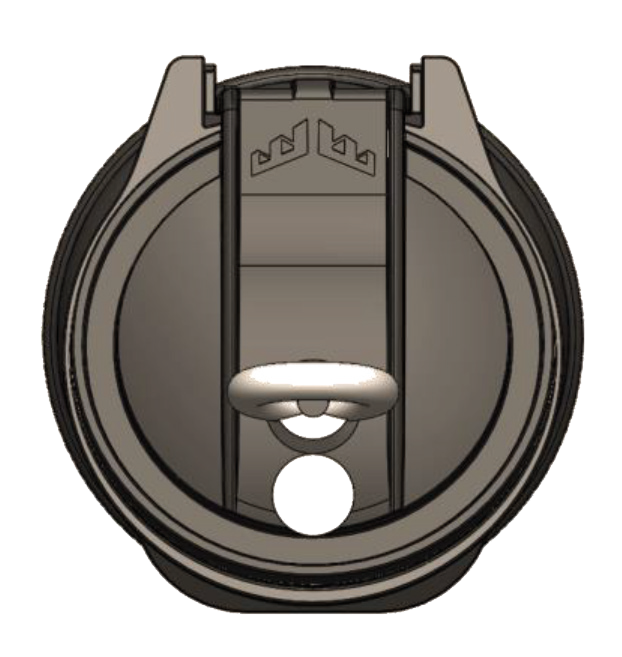

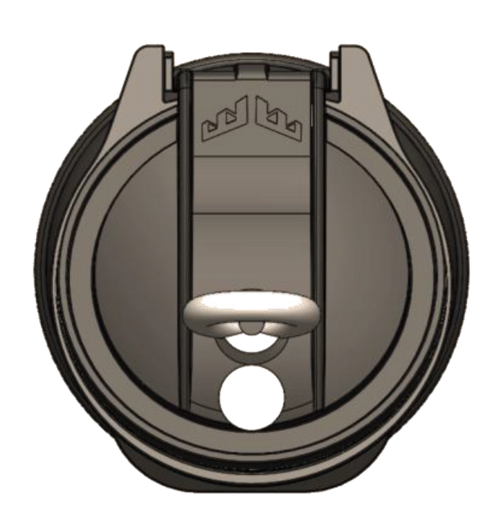

Type ECO-FLAP® Nez
Type de montage :
- Emboitement Femelle PVC
- Raccordement par raccords Flex Seal Plus®
Matière :
- Polypropylène renforcé à 30% de billes de verre
- Polyamide renforcé à 20% de fibres de verre recyclable
- Joint TPE
DN disponible :
- 100, 110, 125, 160, 200

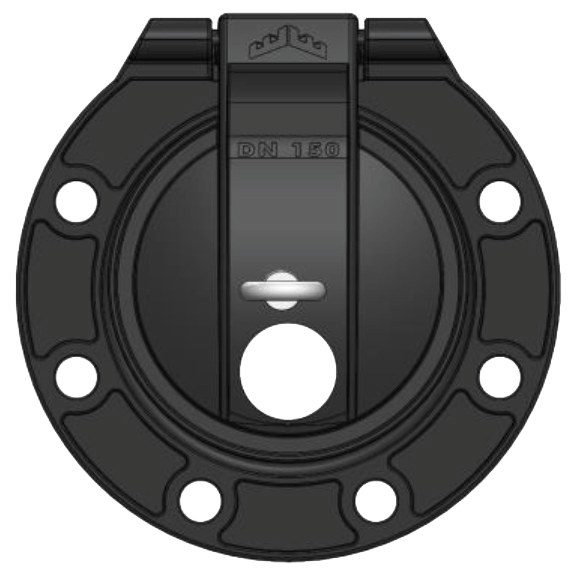

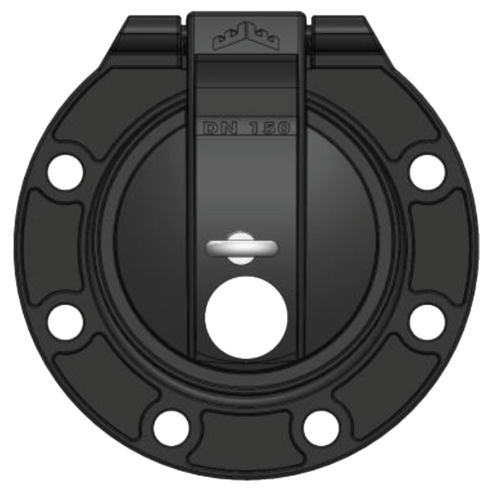

Type ECO-FLAP® Bride
Type de montage :
- Pose murale
- Raccordement à bride ISO PN 10
Matière :
- Polyamide renforcé à 20% de fibres de verre recyclable
- Joint EPDM
DN disponible :
- 110, 160, 200
LIMITEUR PAR CLAPET MULTITUBE®

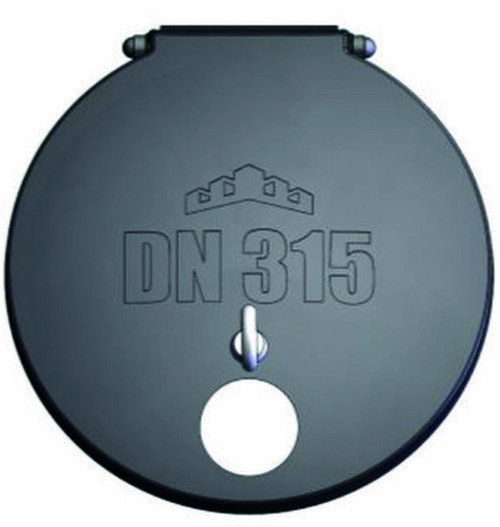

Type MULTITUBE® MULTI N
Type de montage :
- Connexion multimatériaux avec raccords FLEX-SEAL Plus®
Matière :
- Résine polyester isophtalique renforcée de fibres de verre
- Gelcoat isophtalique
- Joint EPDM
DN disponibles :
- 200, 250, 315, 400, 500, 600

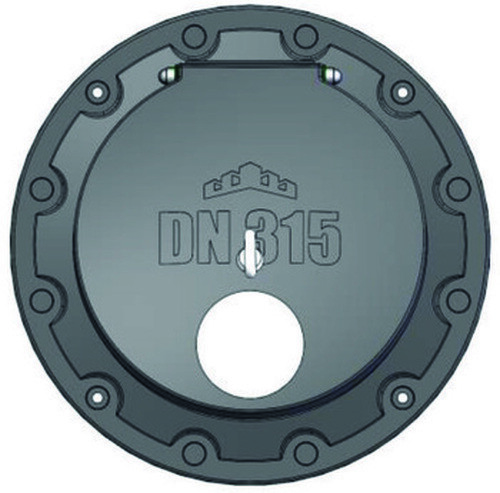

Type MULTITUBE® MULTI NB
Type de montage :
- Pose murale
- Fixation sur bride normalisée ISO PN10
Matière :
- Résine polyester isophtalique renforcée de fibres de verre
- Gelcoat isophtalique
- Joint EPDM
DN disponibles :
- 200, 250, 315, 400 , 500, 600
Abaques de définition
Les clapets Norham composent une gamme standard de diamètres d’ajutage calibrés. Les variations dimensionnelles et d’usinage impliquent que les clapets d’ajutage admettent une tolérance sur le débit de sortie de ±5 %. Les abaques ci-dessous donnent le débit de restitution théorique en fonction du diamètre d’ajutage et de la hauteur d’eau.

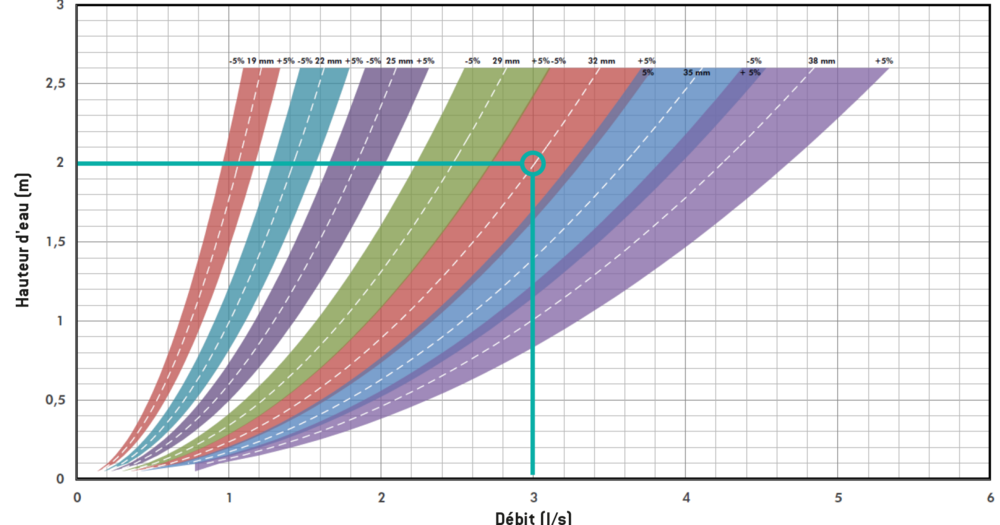

Abaques débit de restitution ajutage 0 à 5l/s
Exemple : Pour obtenir un débit de 3l/s sous 2mCE choisir l’ajutage de 32mm de diamètre.
Cliquez sur l'image à droite pour zoomer.

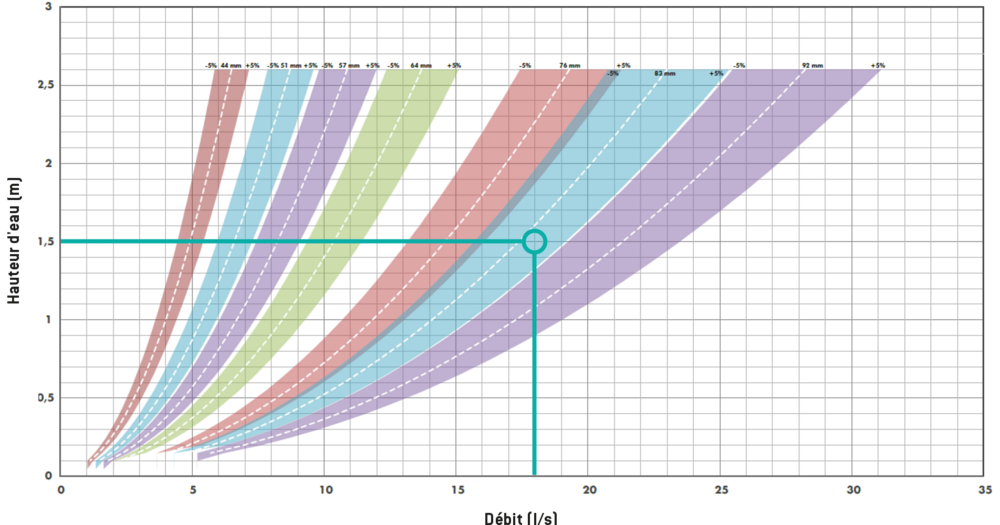

Abaques débit de restitution ajutage 5 à 30l/s
Exemple : Pour obtenir un débit de18l/s sous 1.5mCE choisir l’ajutage de 83mm de diamètre.
Cliquez sur l'image à droite pour zoomer.
