SYSTÈME CASTOR

CARACTÉRISTIQUES


Les ballons obturateurs peuvent, lors d’une intervention, glisser ou se déchirer, et engendrer des dégâts matériels et/ ou des accidents corporels sérieux.

Afin de sécuriser les interventions d’obturation, NORHAM propose une solution innovante en partenariat avec CASTOR PROTECTION : le SYSTÈME CASTOR.

Il s’agit d’un système unique et breveté de sécurisation permettant d’obturer et de sécuriser un réseau sans avoir à descendre dans l’ouvrage.

Robuste et simple d’utilisation, il se compose principalement :

  • d’un chariot,
  • d’un vérin,
  • d’une pelle d’obturation,
  • d’un ballon obturateur,

Le SYSTÈME CASTOR permet des obturations du DN 200 au DN 400 et les ballons obturateurs étant ceux de la gamme FLO-BLOC UT, tiennent à la pression jusqu’à 1,2 bars.

DOCUMENTATION À TÉLÉCHARGER

SYSTEME CASTOR [pdf] - 8.18 Mo

COMPOSITION DU SYSTÈME

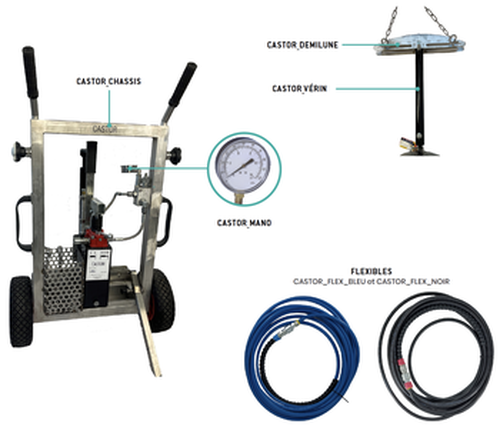

Le SYSTÈME CASTOR est composé du chariot inox avec manomètre, de 2 flexibles de 10 m, d’une demi-lune et d’un vérin hydraulique.

L’ensemble du système est fourni dans une caisse rigide de transport sécurisée.

Vous trouverez ci-dessous la liste des accèssoires et des pièces de maintenance concernant le SYSTÈME CASTOR.

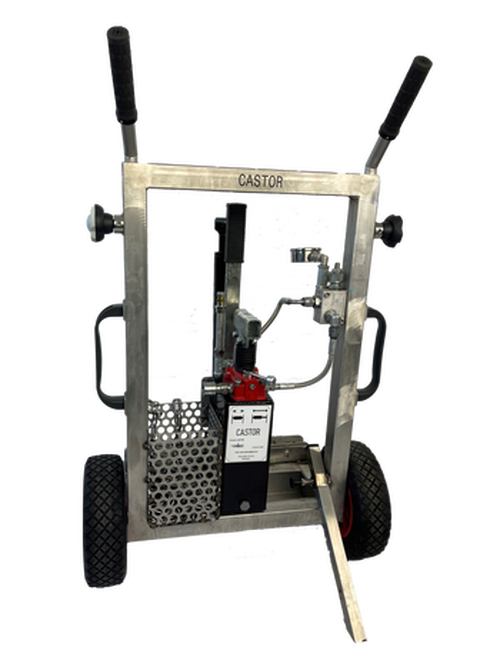

  • Chariot.png
    CHARIOT CASTORBras de manutention télescopique • Poignées de chargement • Roues tout terrain • Panier à chaine + chaîne inox • Pompe hydraulique manuelle • Bac de rétention d’huile sous pompe hydraulique • Soupape de décharge tarée à 5 Bars • Manomètre de contrôle

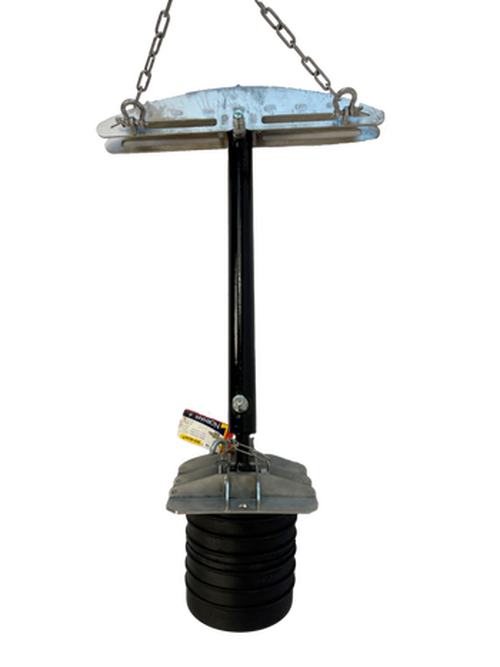

  • verin.png
    VÉRIN HYDRAULIQUE DOUBLE EFFETVérin hydraulique double effet • 2 raccords rapide mâle • Support inox avec goupillage rapide monté à l’arrière du vérin • (pelle et ballon obturateur non fournis)

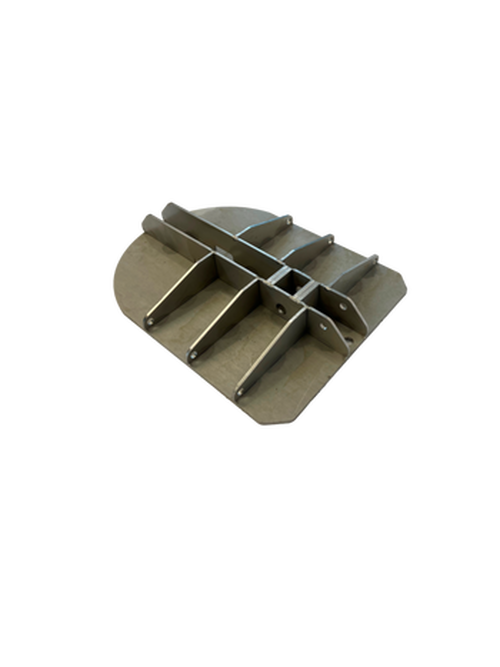

  • Pelle.png
    PELLE EN INOX 304Taille DN200 au DN400 • Montage par goupille sur le vérin • Préparée pour montage rapide de la chaîne ainsi que du ballon adapté

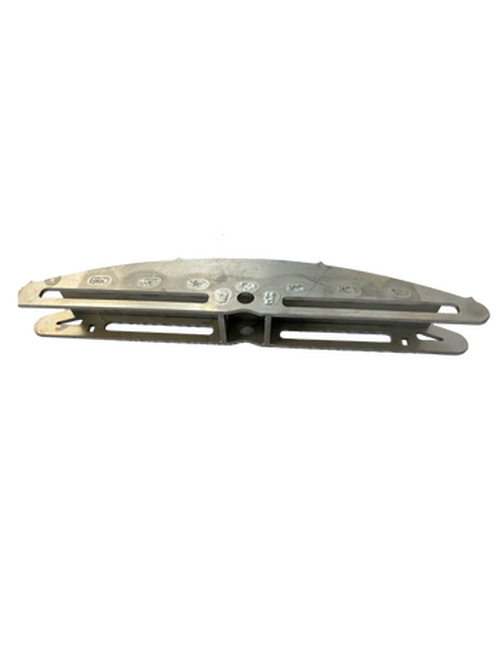

  • Demi-lune.png
    Demi lune - INOX304Demi-lune en inox • Montage par goupille au vérin • S’adapte à toutes les configurations de regard rectangulaire et circulaire

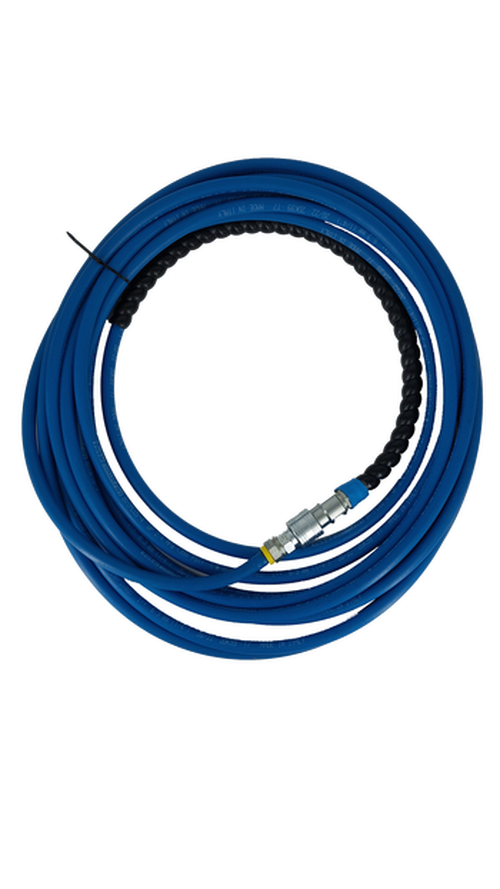

  • FlexBleu.png
    Flexible bleu avec raccords rapides M et F 1/4’’ - Long. 10M

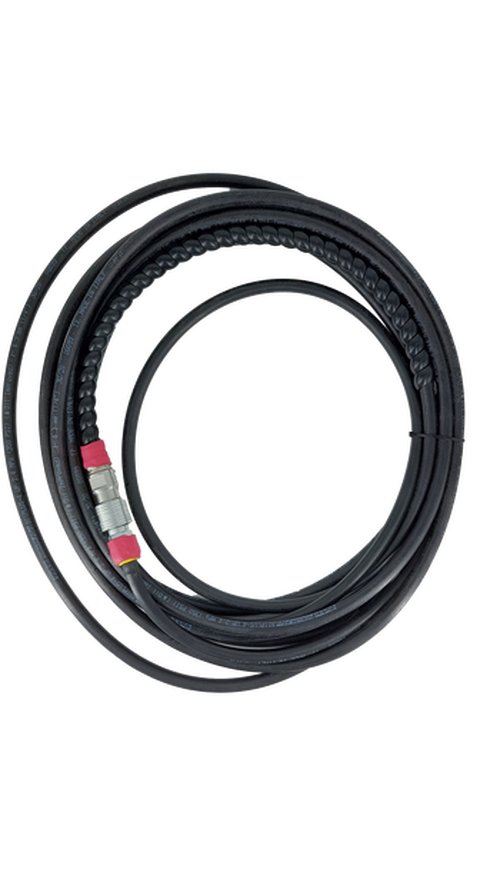

  • FlexNoir.png
    Flexible bleu avec raccords rapides M et F 1/4’’ - Long. 10M

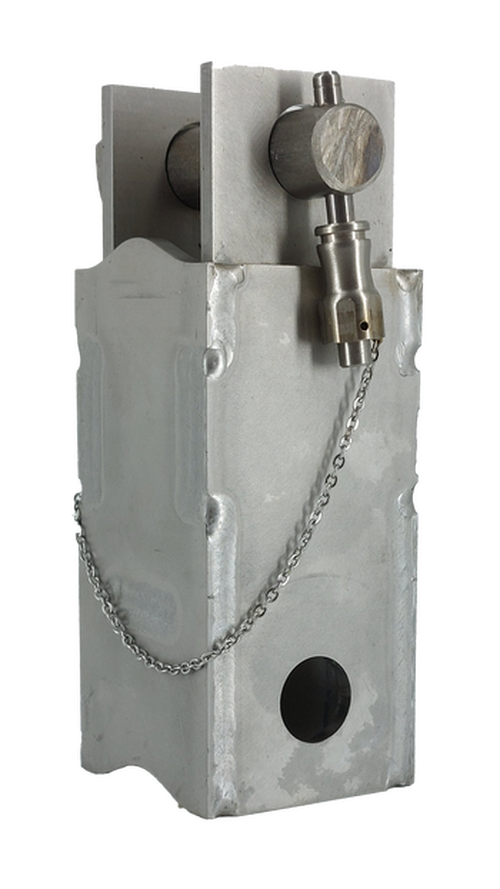

  • Rallonge-inox.png
    Rallonge d’extension en INOX 304 pour regard 1200

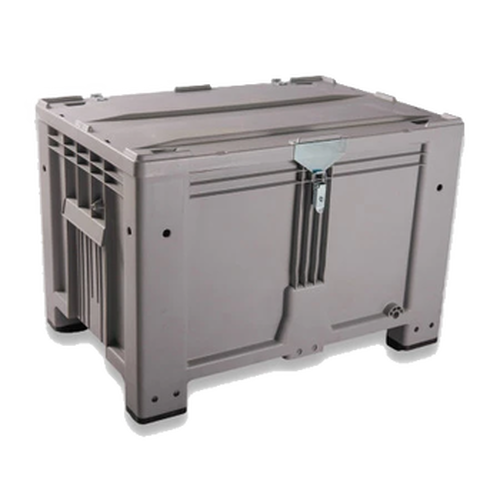

  • caisse-de-transport.png
    CAISSE DE TRANSPORT SÉCURISÉEChaque SYSTÈME CASTOR est livré dans une caisse de transport sécurisée.

PRINCIPES D'UTILISATION

Après avoir monté l’ensemble du système (vérin flexible avec pelle et ballon), le descendre dans l’ouvrage à l’aide des chaines, puis actionner le vérin de manière à ce qu’il soit totalement bloqué dans le regard.

Une fois le système installé, gonfler le ballon jusqu’à l’obturation de l’ouvrage.

Une fois en place, la pelle fait office de protection si le ballon venait à se détériorer.

L'iframe est désactivée. Autorisez le dépôt de cookies pour accéder au contenu.

Autoriser
  • UTILISATION-CASTOR-1.png

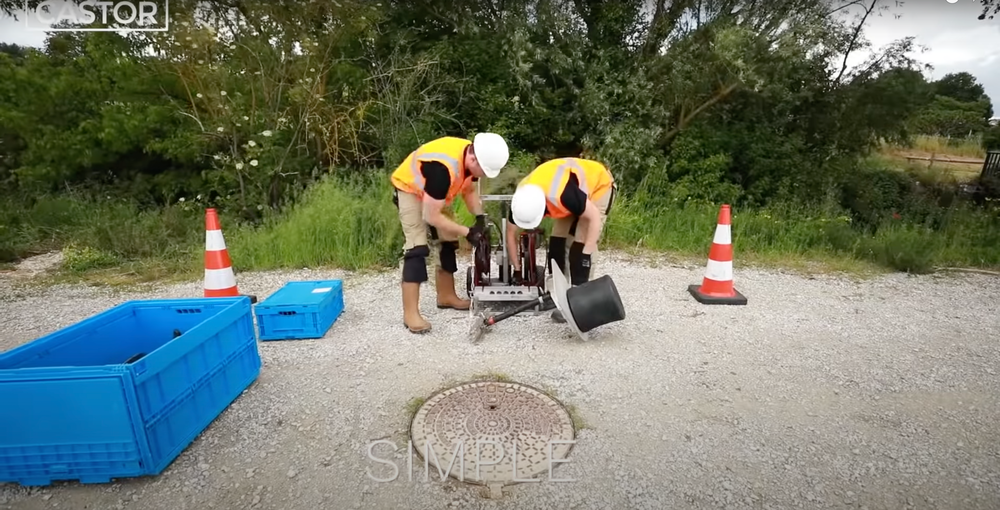

    ÉTAPE 1Placer le chariot à proximité de l’ouvrage sur lequel vous intervenez
  • UTILISATION-CASTOR-2.png

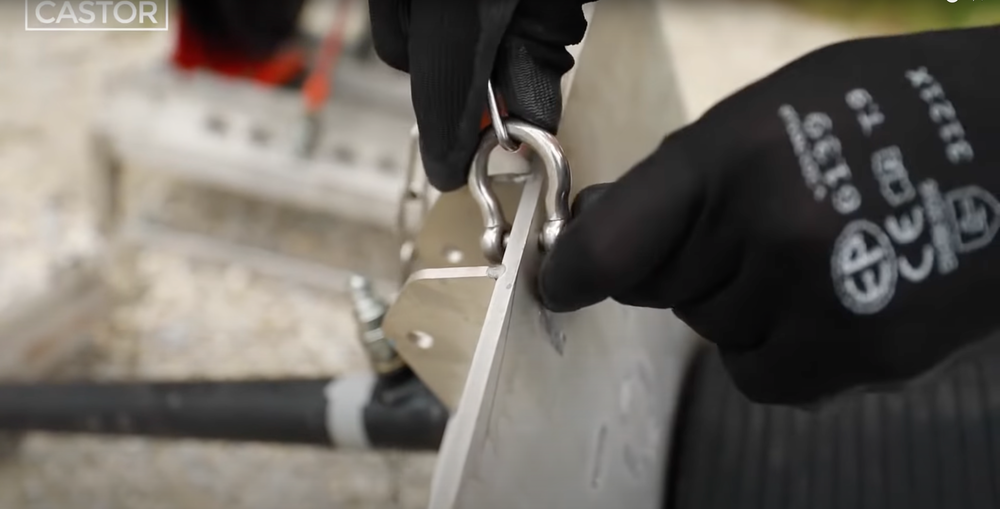

    ÉTAPE 2Goupiller la pelle adaptée au diamètre à obturer
  • UTILISATION-CASTOR-3.png

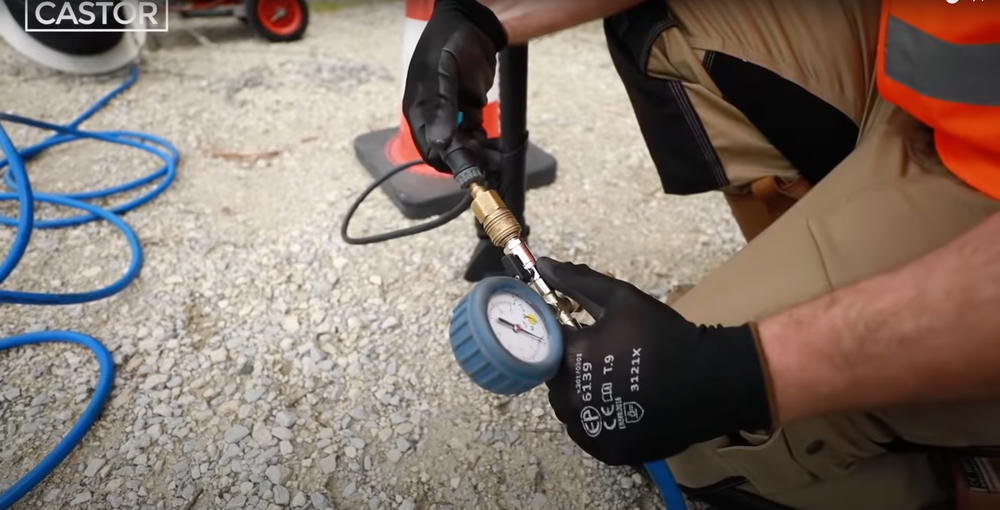

    ÉTAPE 3Dérouler les flexibles, puis les brancher (suivre le code couleur)

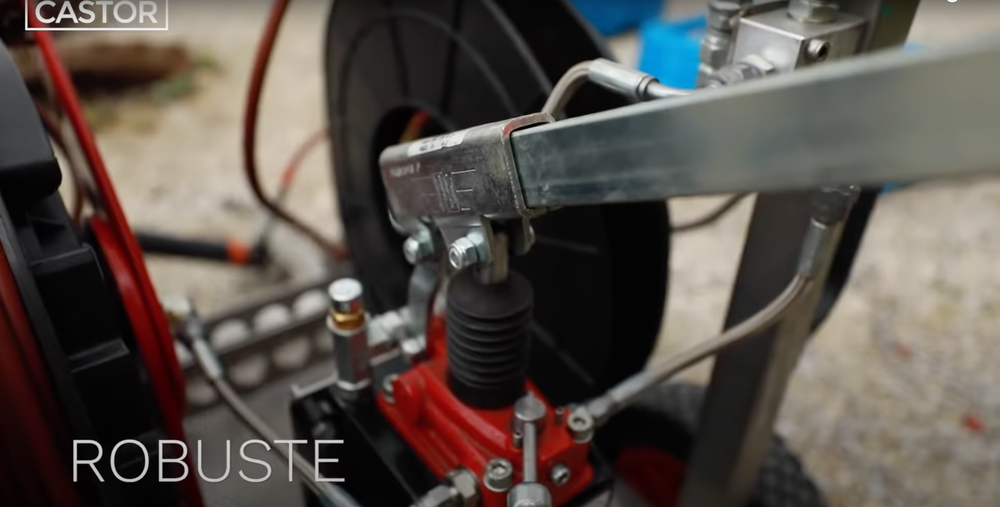

  • UTILISATION-CASTOR-4.png
    ÉTAPE 4Manipuler le vérin à l’aide de la pompe manuelle (sortie / rentrée)

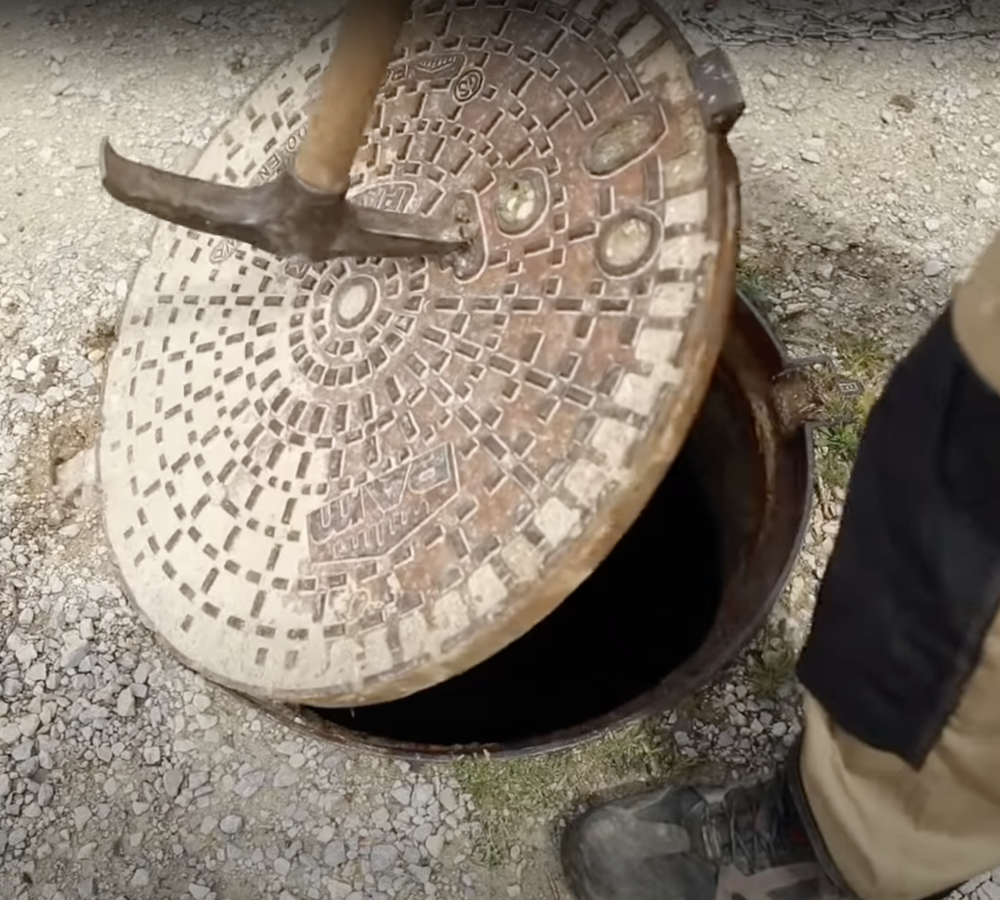

  • UTILISATION-CASTOR-6.png
    ÉTAPE 6Ouverture du réseau
  • UTILISATION-CASTOR-7.png

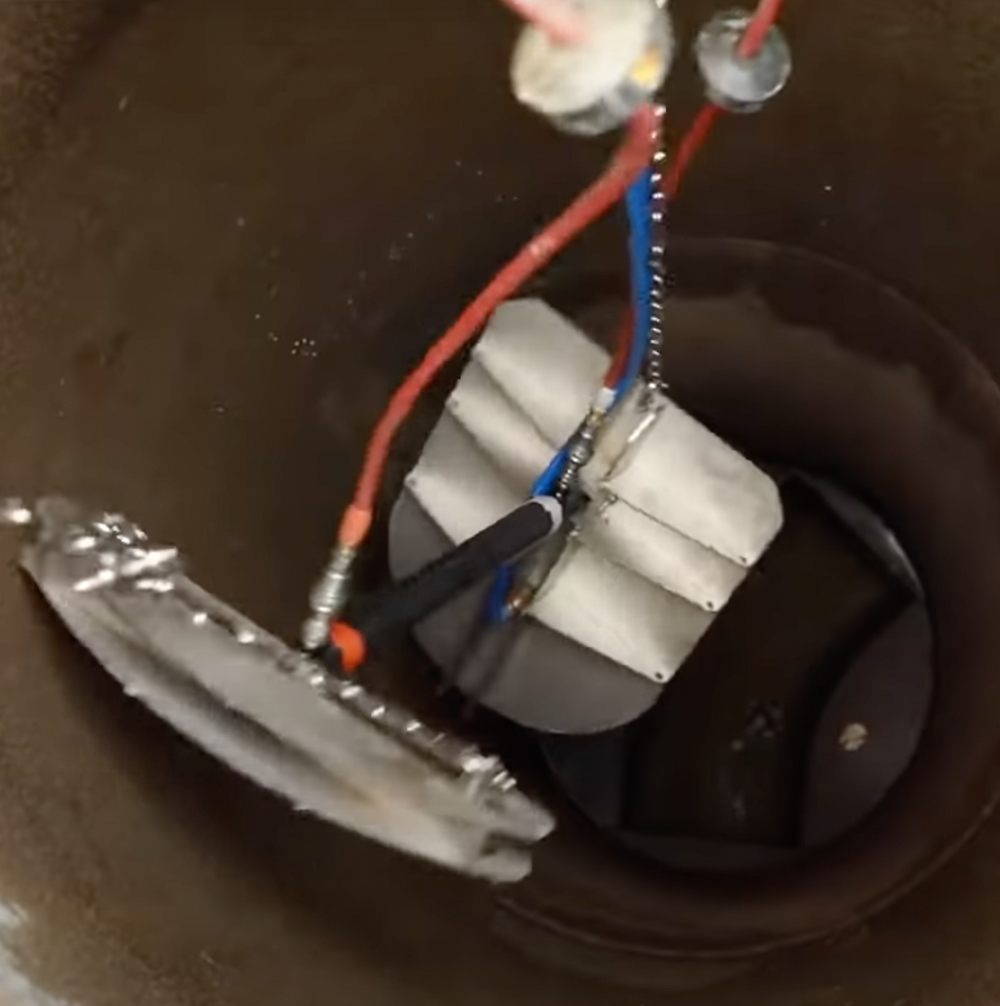

    ÉTAPE 7Descendre l’ensemble demi-lune, vérin, pelle et ballon
  • UTILISATION-CASTOR-8.png

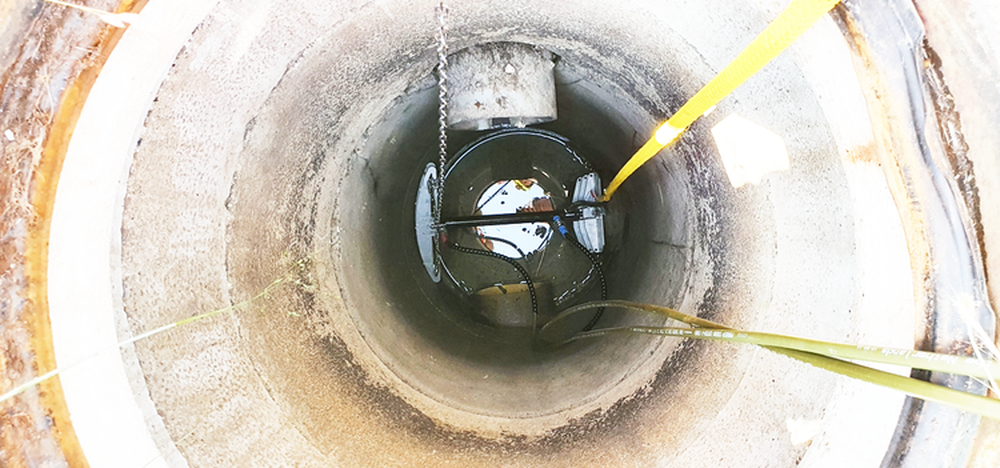

    ÉTAPE 8Mise en action du vérin jusqu’à la contrainte hydraulique

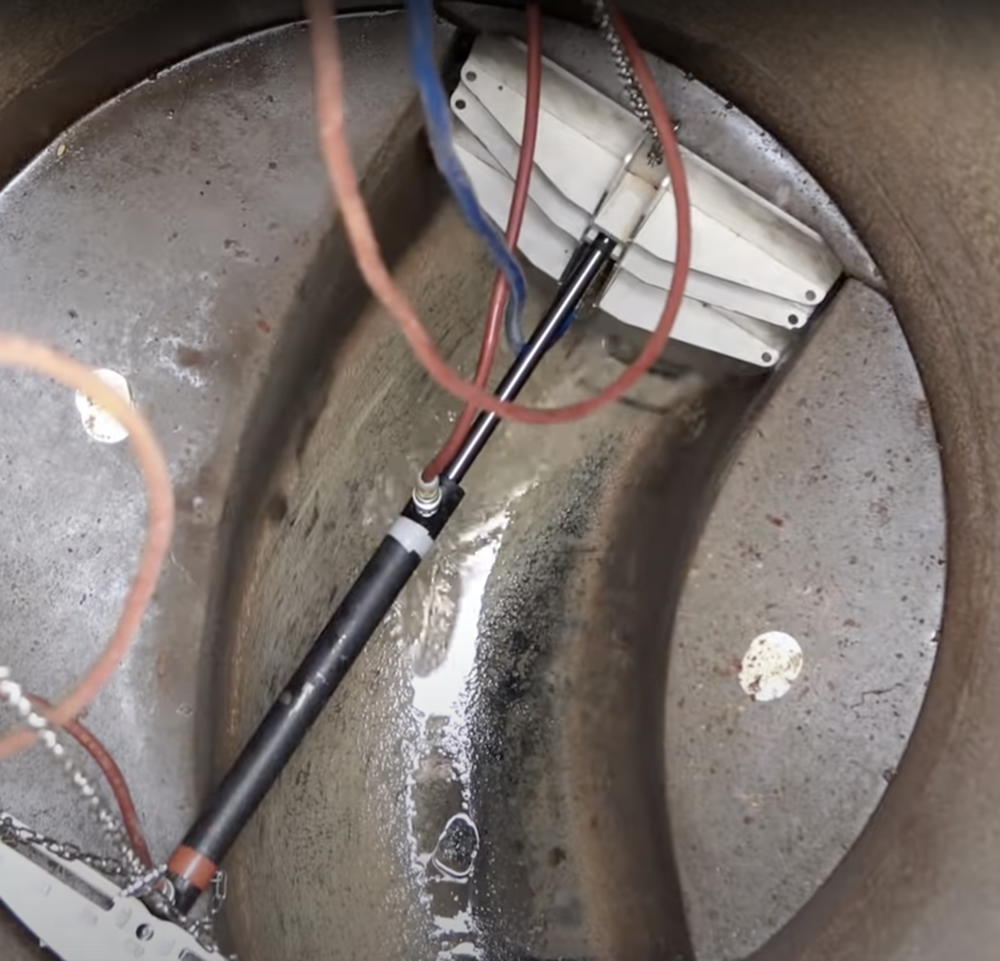

  • UTILISATION-CASTOR-9.png
    ÉTAPE 9Gonfler le ballon jusqu’à atteindre la pression de gonflage spécifiée

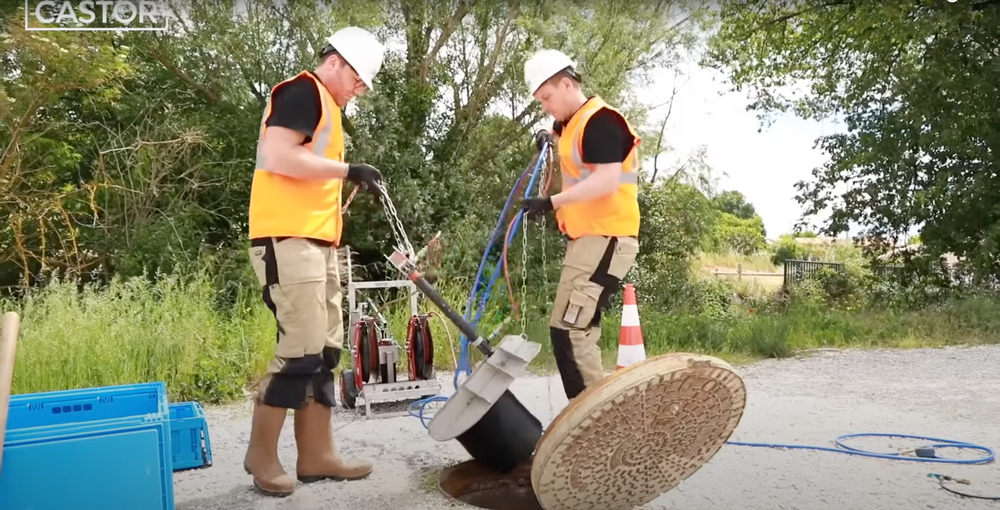

  • UTILISATION-CASTOR-10.png
    ÉTAPE 10Retrait du SYSTÈME CASTOR : Dégonfler le ballon - Rentrer le vérin - Sortir l’ensemble - Nettoyage - Redisposer tous les éléments dans la caisse de transport
