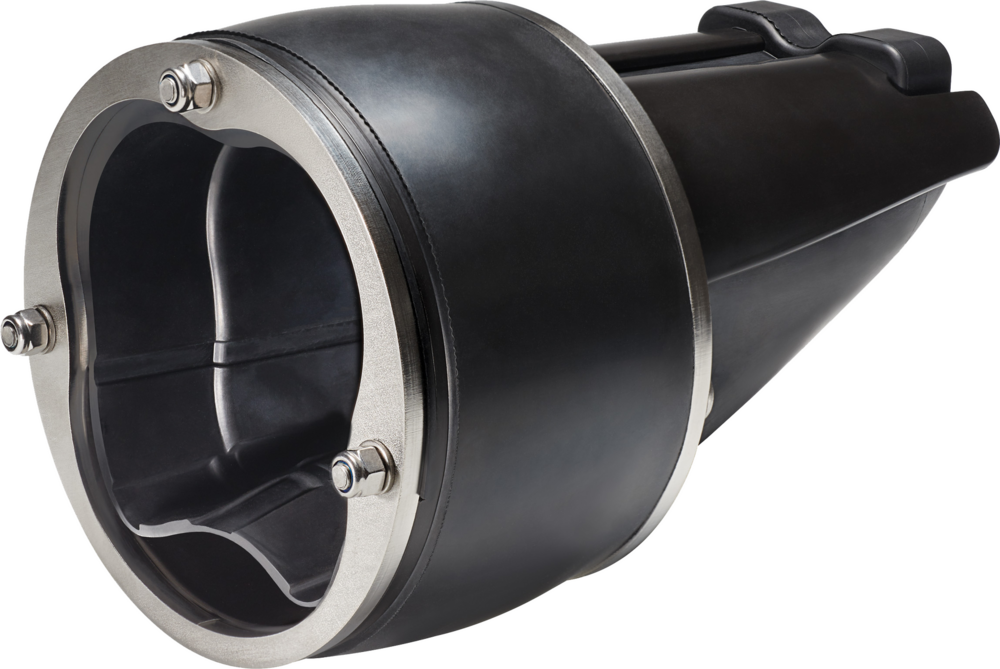

Clapets d'intérieur de canalisation OZO®


La protection contre les inondations par reflux dans les réseaux d'eaux pluviales(1) des infrastructures, publiques, privées et industrielles, est une priorité et une nécessité.

Sur les réseaux existants, la pose de clapets à battant peut être contrainte par :

  • La difficulté d'accès à l'installation ;
  • L'absence de chute d’eau (cunette, etc.) ;
  • Une paroi inclinée ou irrégulière ne permettant pas une pose en applique (paroi abîmée, etc.).


Pour cela ou pour toutes autres configurations, l'OZO® est une solution optimale car il s'installe à l'intérieur même de la canalisation, quelque soit le matériau, dans les réseaux d'eaux pluviales(1).

Facile et rapide à mettre en place, il s'installe en seulement quelques minutes pour protéger de manière optimale les habitations et les bâtiments contre les inondations par refoulement et les crues.

Les mauvaises odeurs du réseau sont également confinées dans la canalisation grâce à l'OZO®.

Le clapet fait l'objet d'un brevet européen (n°.EP4141299).​


(1)Comme pour toute solution intégrée aux réseaux, il est essentiel d'assurer un contrôle et un nettoyage régulier du clapet afin de prévenir l'accumulation de débris ou de déchets pouvant compromettre le bon fonctionnement du clapet. Nous consulter pour plus d'information.

    DOCUMENTATION À TÉLÉCHARGER

    CLAPETS ANTI-RETOUR OZO [pdf] - 1.29 Mo

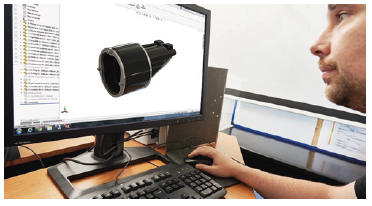

    CONCEPTION

    La conception de tous les clapets OZO® est réalisée par notre service de R & D.

    Il dispose des moyens de calculs (CAO) pour modéliser les comportements hydrauliques et mécaniques de chaque clapet.

    Chaque nouvelle conception est aussi testée, éprouvée sur bancs d’essais afin de valider son comportement sous pression maximale.


    DONNÉES TECHNIQUES

    • Corps : PP chargé de billes de verre (30%) ;
    • Membrane et bague : EPDM ;
    • Fixations : acier inox A4 ;
    • Plaques de compression : acier inox AISI 304 ;
    • Tenue à la pression : jusqu'à 0,5 bars (5 mCE) ;
    • DN : disponible du DN 100 au 200.
      REFDNDIAM INT. MINIDIAM INT. MAXIHC (mmCE)P (mCE)POIDS (KG)
      OZO_100_1100939820050,37
      OZO_100_21009810320050,45
      OZO_125_112511411925050,65
      OZO_125_212512312825050,90
      OZO_160_115014014530051,20
      OZO_160_215014715230051,50
      OZO_200_120018218740052,60
      OZO_200_220019820340053,70

      HC : pression de « chasse » = hauteur d'eau nécessaire à l'ouverture complète de la membrane.

      P : contre pression max. à laquelle le OZO® résiste.

      INSTALLATION / APPLICATION

      En fonction de la configuration d'implantation sur site, les clapets OZO® peuvent être installés dans les deux sens, en entrée ou en sortie de regard.


      Retrouvez les informations sur l'installation des clapets OZO® dans la documentation ou via la fiche d'instructions de pose, fournie avec chaque clapet.

      • MONTAGE-AVAL.png

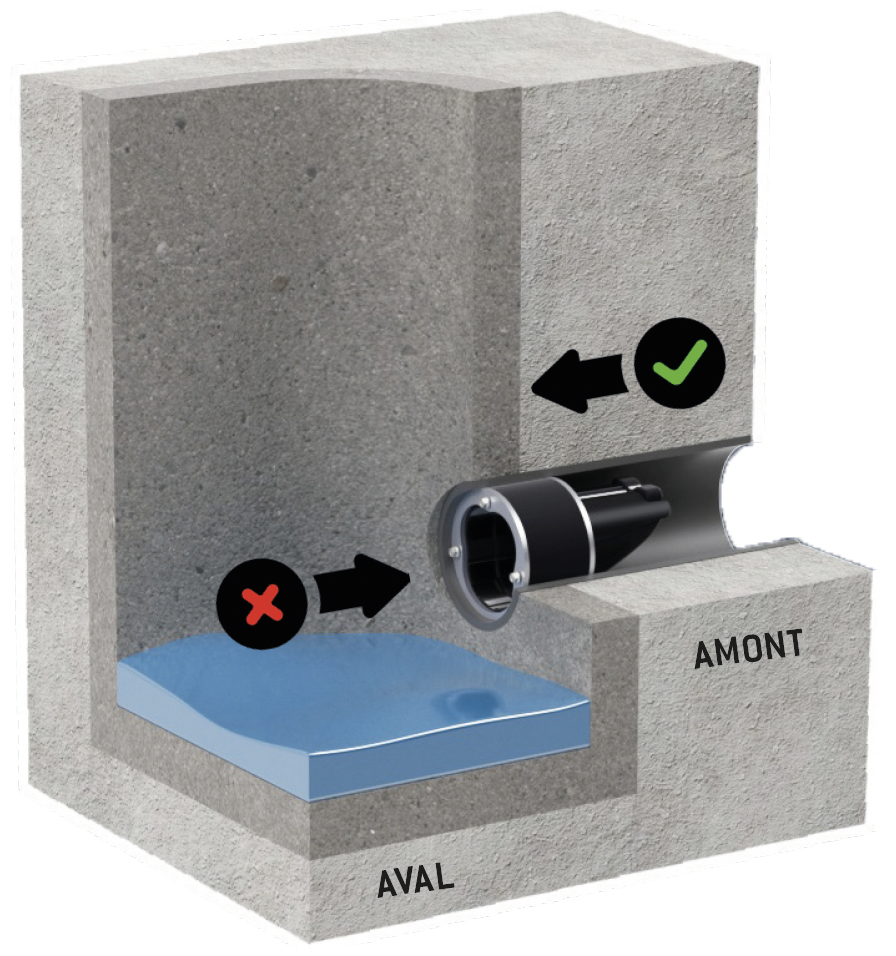

        Configuration d'installation N°1 : en aval de la canalisationIl s'agit de la configuration standard de livraison.
      • MONTAGE-AMONT.png

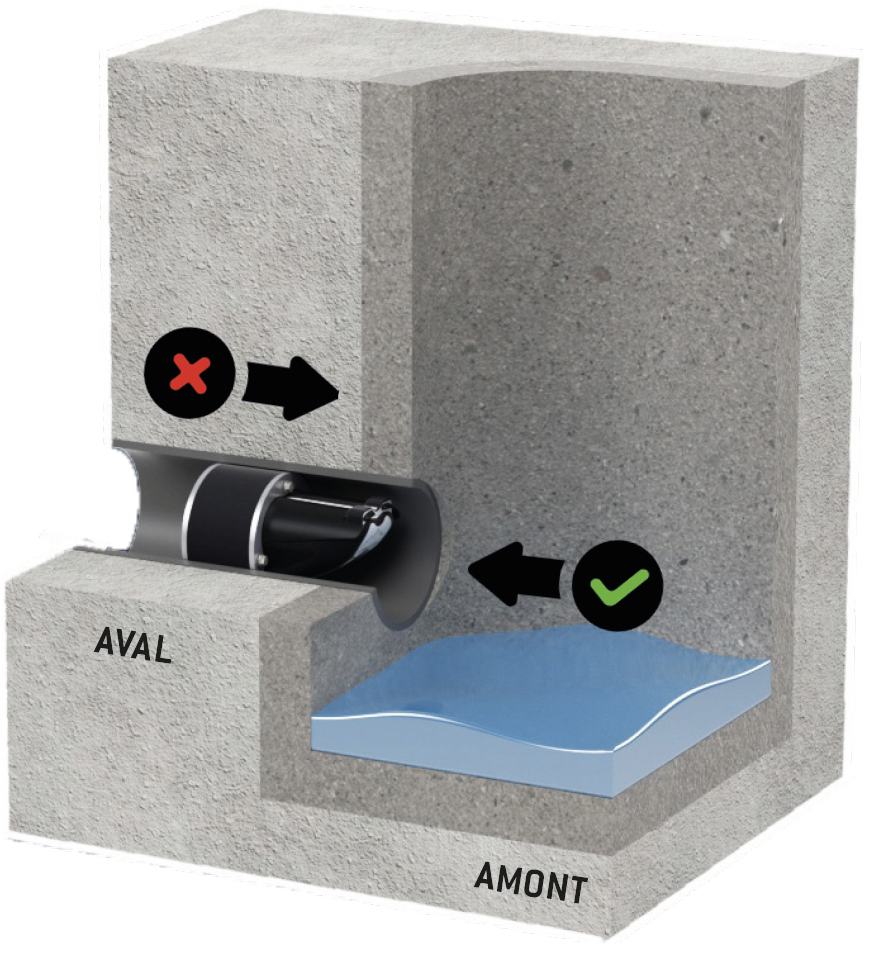

        Configuration d'installation N°2 : en Amont de la canalisation
      • INSTALLATION-1.png

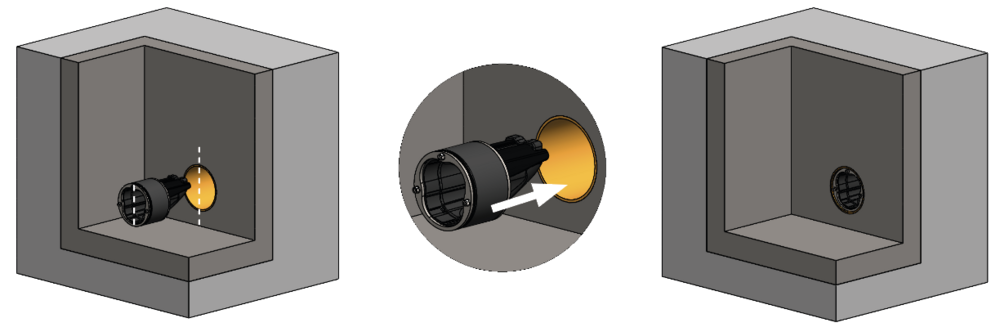

        ÉTAPE 1Aligner le repère en haut du clapet avec le haut de la canalisation. Insérer le clapet à l’intérieur de la canalisation.
      • INSTALLATION-2.png

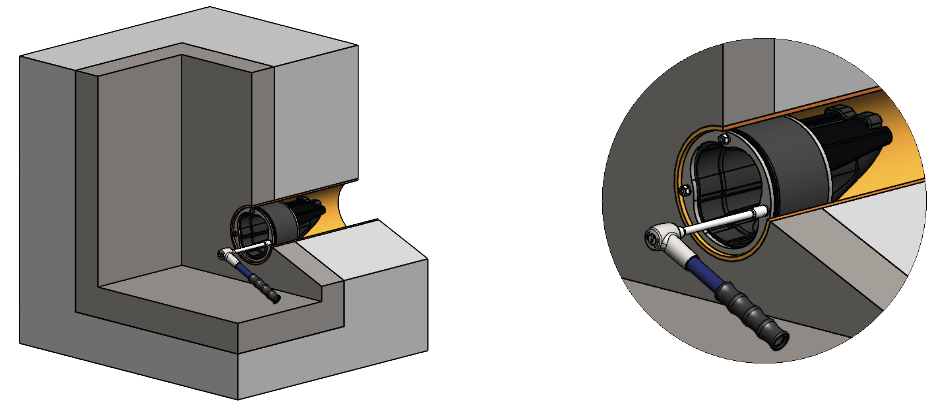

        ÉTAPE 2Serrer les fixations au couple de serrage préconisé.

      FONCTIONNEMENT

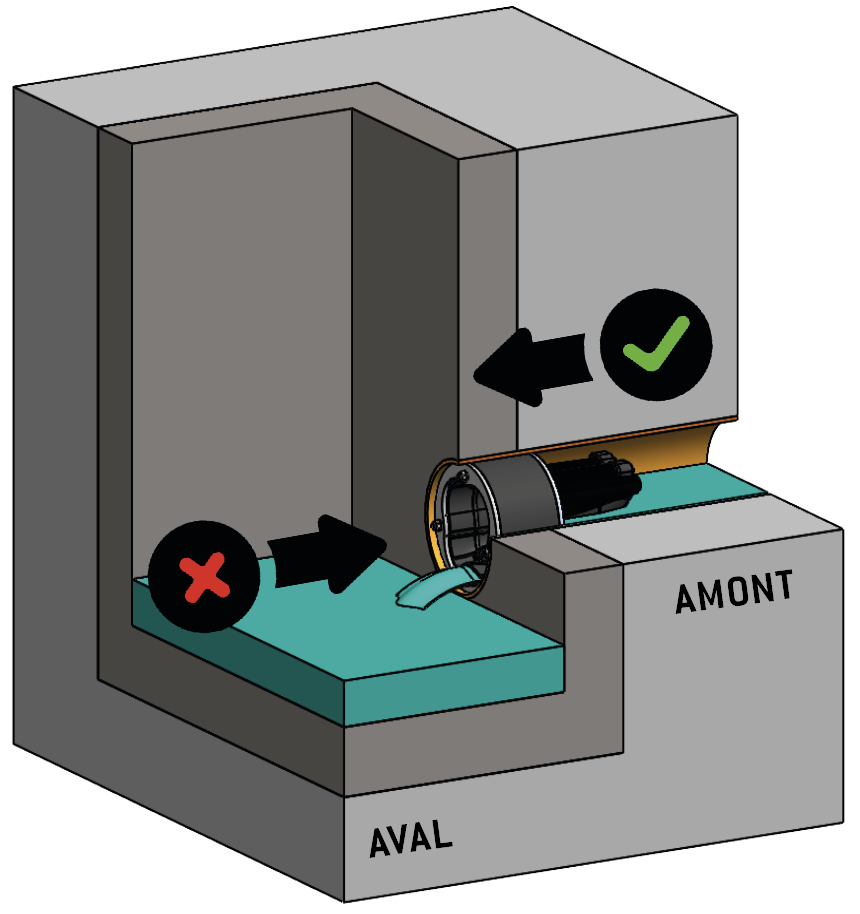

      • MONTAGE_AVAL_ECOULEMENT.png
        SENS NORMAL D'ÉVACUATION : OUVERTURE DE L'OZO®A. Le clapet permet l'évacuation d'un simple filet d'eau. B. Lorsque le niveau d'eau en amont de la membrane atteint la pression d'ouverture (côte HC), l'effet de « chasse » nettoie la canalisation en aval du OZO®. C. Une fois la membrane totalement ouverte, le flux est évacué.

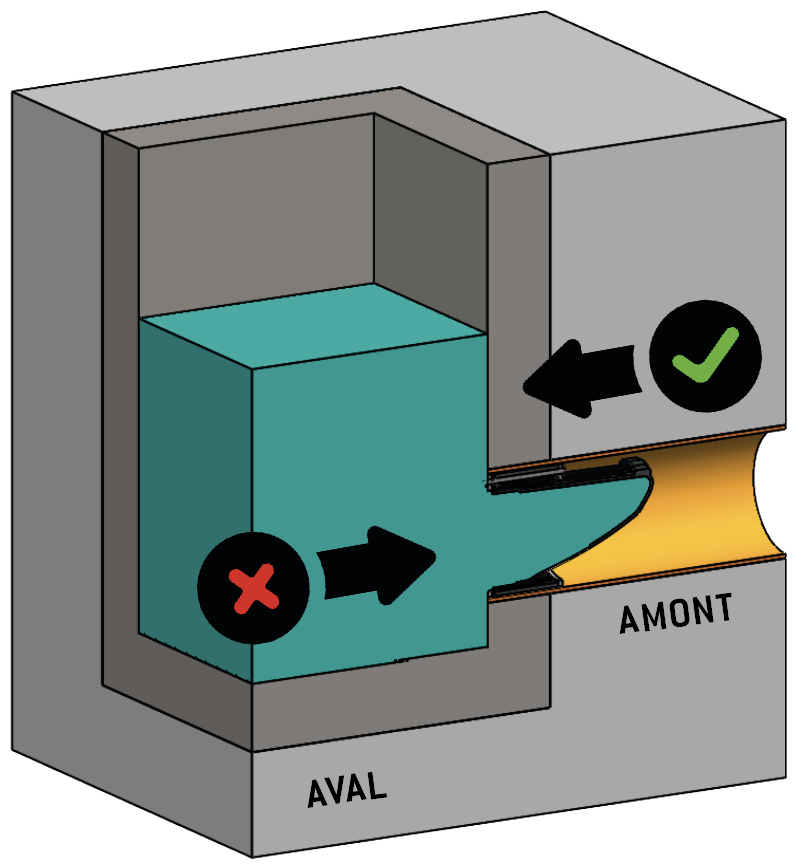

      • MONTAGE_AVAL_REFOULEMENT.png
        REFOULEMENT : FERMETURE DE L'OZO®En cas de refoulement, la membrane bloque totalement le reflux et évite l’inondation. L'amont est parfaitement protégé.

      PROTECTION ANTI-ODEUR

      En standard, la membrane du clapet OZO® est en position fermée, ce qui permet de stopper les remontées d'odeurs.

      Les mauvaises odeurs restent ainsi confinées à l'intérieur du collecteur.
