Raccords FLEX-SEAL Plus® SC


Définissez vos raccordements en quelques clics grâce à la nouvelle application d’aide aux calculs de raccordement.

Retrouver également les tutoriels d'utilisation et de téléchargement sur notre chaîne Youtube :

https://www.youtube.com/channel/UCqdJYqj3sEYpmVJjbDoI5WA

Caractéristiques

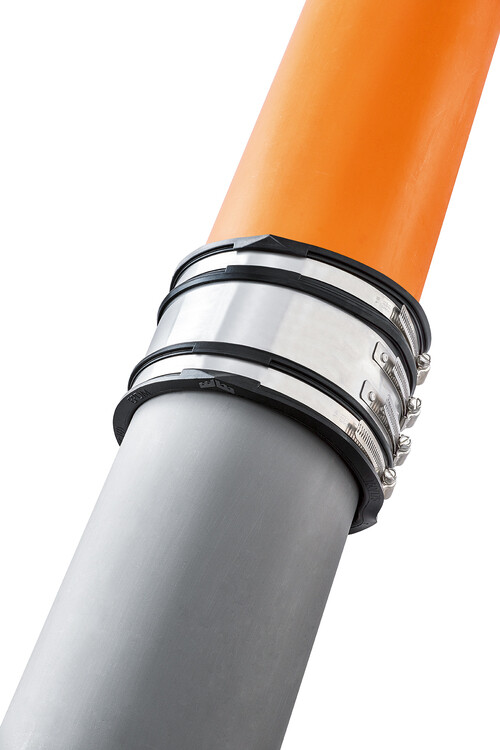

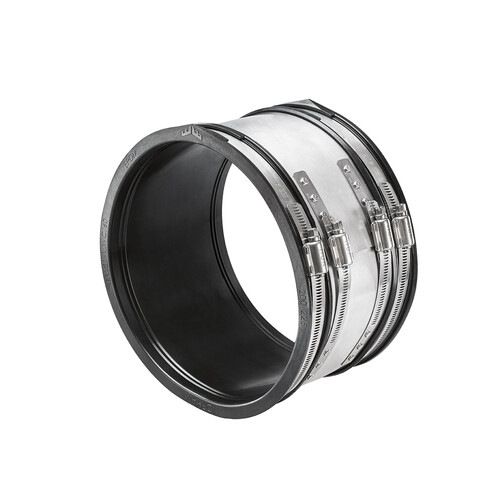

Les raccords multimatériaux FLEX-SEAL Plus® SC sont des raccords "droits" ou symétriques, munis d'une bande centrale en inox anti-cisaillement.

Disponibles du DN 50 au DN 600 (et au delà sur mesure avec les gammes LC et XLC), FLEX-SEAL Plus® SC permet d'assembler et de réparer des conduites de matériaux différents et de diamètres différents, pour des réseaux d'assainissement ou d'évacuation gravitaire.

FLEX-SEAL Plus® SC dispose de deux grandes caractéristiques :

  • le TOX® = les parties inox sont assemblées par clinchage et non soudées pour optimiser la tenue dans le temps ;
  • le Clip-In = un système profilé en EPDM permet de maintenir en place les bandes de serrage pendant le transport et l'installation des raccords ;
  • en EPDM et inox 304 (avec options : NBR, inox 316), ils sont très résistants et ont une durée de vie au moins égale à celle des canalisations.

Ils résistent à :

  • une pression maximum de 1,5 bar et acceptent une déviation angulaire de 1,5° à selon les modèles (nous consulter) ;
  • une force de cisaillement (exprimée en Newton) jusqu'à 25 fois le DN (en mm).

Les raccords FLEX-SEAL Plus® SC peuvent êtres installés à l'intérieur comme à l'extérieur des bâtiments et peuvent être enterrés ou posés en aérien. Un simple tournevis est nécessaire pour les mettre en place.

Pour en savoir plus sur la fabrication du raccord FLEX-SEAL® : visitez notre "Usine Raccords".

Les raccords FLEX-SEAL Plus® sont les premiers et les seuls raccords multimatéraux à bénéficier d'un marquage CE ETA 09/0248 et du DTA 17.2/10-225_V1.

Nous consulter pour les références.

Documentation à télécharger

Raccords FLEX-SEAL Plus® solutions complètes [pdf] - 1.83 Mo

Certifications et agréments à télécharger

NomExtensionPoids
ATE RACCORDS FLEX SEALpdf1.68 Mo  Télécharger
DTA RACCORDS FLEX SEALpdf196.06 Ko  Télécharger
Certificat CSTB FLEX SEAL Plus 0301225pdf312.13 Ko  Télécharger
Certificat CSTB FLEX SEAL Plus 0401225pdf308.1 Ko  Télécharger
  • norham-photo-chantier-raccords-FLEX-SEAL-SC-PVC-chantier.JPG
    Réparation fonte-PVC DN 200
  • norham-photo-chantier-raccords-FLEX-SEAL-SC-PVC.JPG
    Raccordement ciment-PVC DN 150

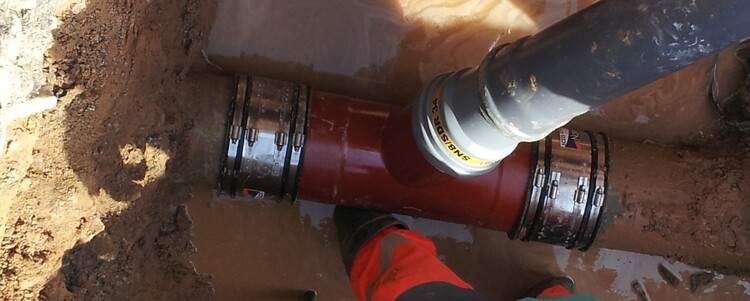

  • norham-photo-chantier-raccords-FLEX-SEAL-SC-reparation-tuyau-assainissement.jpg
    Raccordement fonte-PVC DN 200

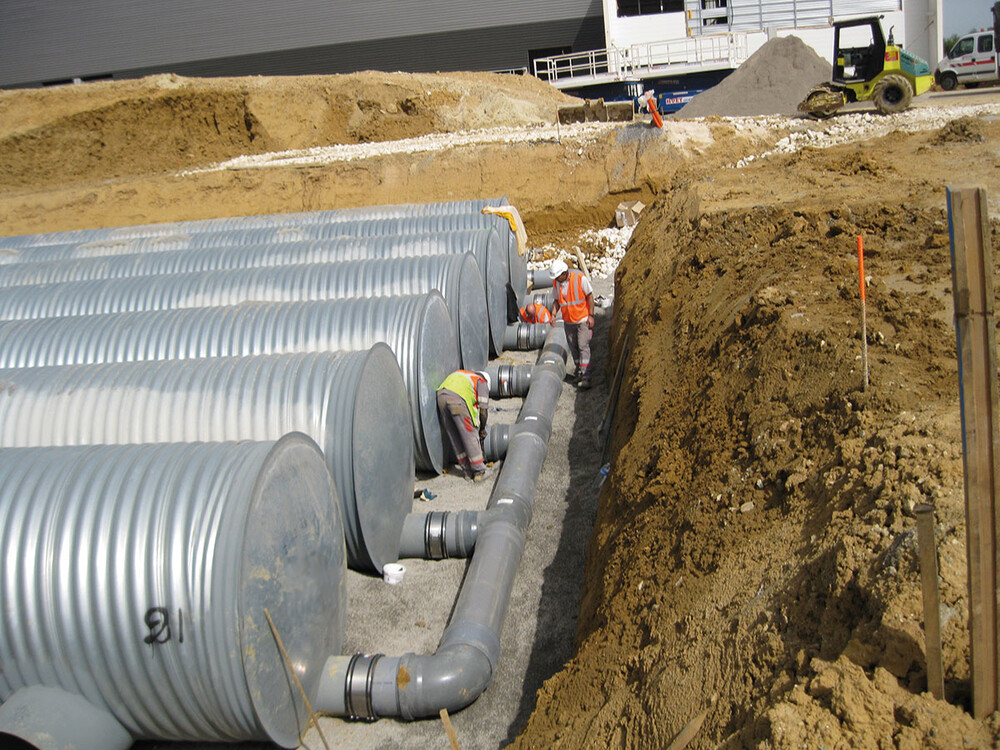

  • norham-photo-chantier-raccords-FLEX-SEAL-SC-reservoir-stockage-eau.jpg
    Raccordement acier-PVC DN 300

Installation / Application



Installer un raccord FLEX-SEAL Plus® SC requiert très peu de temps et un seul outil : un tournevis.


  1. Tout d'abord, tracer sur le tuyau de plus grand diamètre extérieur, un repère correspondant à la moitié de la largeur du raccord ;
  2. glisser ensuite le raccord sur le tube de plus grand diamètre extérieur et aligner les 2 tubes en les faisant venir le plus proche possible l’un de l’autre ;
  3. faire glisser le raccord jusqu’au repère tracé et terminer en serrant toutes les fixations jusqu’au blocage (le couple de serrage recommandé est indiqué sur l’étiquette du raccord et dans les instructions de pose fournies avec le raccord).




.

Options

Les raccords FLEX-SEAL Plus® SC conviennent aussi parfaitement pour connecter un équipement à branchement tubulaire, comme un clapet PVC anti-retour ou un clapet de nez, sur une conduite de tous types de matériaux.

Dimensions

Réf.LargeurPlages d'utilisation
Ø Mini
Plages d'utilisation
Ø Maxi
Delta maxi entre Ø
SC659050655
SC759065755
SC909075908
SC100100851008
SC11512010011510
SC12012010512010
SC13712012013710
SC15012013015010
SC16212013716210
SC17512015017510
SC18015016518012
SC19015016519012
SC20015017520012
SC21215018721212
SC22515020022512
SC25015022525012
SC27515025027512
SC29019026529015
SC31019028531015
SC32019029532015
SC33519031033515
SC35019032535015
SC36519034036515
SC38519035538515
SC41019038541015
SC43019040043015
SC44519041544515
SC46519043546515
SC49519046549515
SC51019048051015
SC52519049552515
SC54519051554515
SC55019052555015
SC56019053056015
SC57019054557015
SC58519055058515
SC60019057060015
SC62019059062015
SC63519060563515
SC64519061564515

Dimensions en mm.
