Vannes murales VAN'O'FLEX® - KNH 100-500
Caractéristiques

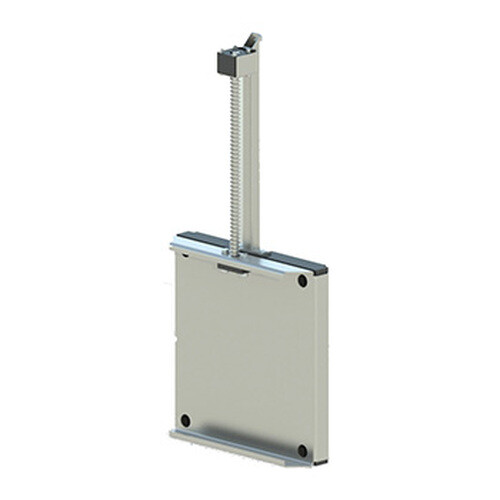

Les VAN'O'FLEX® KNH sont des vannes murales à vis non-montante. Elles peuvent être manoeuvrées manuellement ou par moteur mobile. Ce sont des vannes bidirectionnelles, étanches à la poussée et à l’arrachement jusqu’à 3mCE.
Les KNH sont une alternative aux vannes KSA lorsqu’une manoeuvre manuelle est suffisante. Elles sont adaptées aux applications dans l’assainissement des eaux usées et pluviales, ou dans les ouvrages de sortie des bassins autoroutiers.
Elles permettent :
- de sectionner ;
- ou d'isoler un réseau pour contenir des eaux en cas de pollution, incendie, crues, etc.
Les vannes de sectionnement KNH 100-500 s'adaptent aux orifices de DN 100 à 500.
Elles ont une très bonne tenue dans le temps :
- équipées d'un mécanisme à vis non montante, elles occupent très peu de place et pallient les contraintes d'encombrement ;
- de construction mixte inox et PEHD, les vannes murales KNH sont plus légères, donc plus faciles à mettre en place ;
- la qualité de l'inox AISI 316 L ainsi que l'EPDM utilisés pour la fabrication des vannes KNH lui confèrent une très haute résistance aux milieux agressifs (milieux marins, confinement, etc.) ;
- son écrou en POM (matériau naturellement gras), évite l'oxydation, la soudure à froid de la manoeuvre et requiert très peu d'entretien (pas d'obligation de manoeuvre régulière ou de graissage notamment).
Documents à télécharger
Vannes murales manuelles KNH 100 - 500 [pdf] - 2.89 MoVannes VAN'O'FLEX® [pdf] - 6.6 MoACCESSOIRES

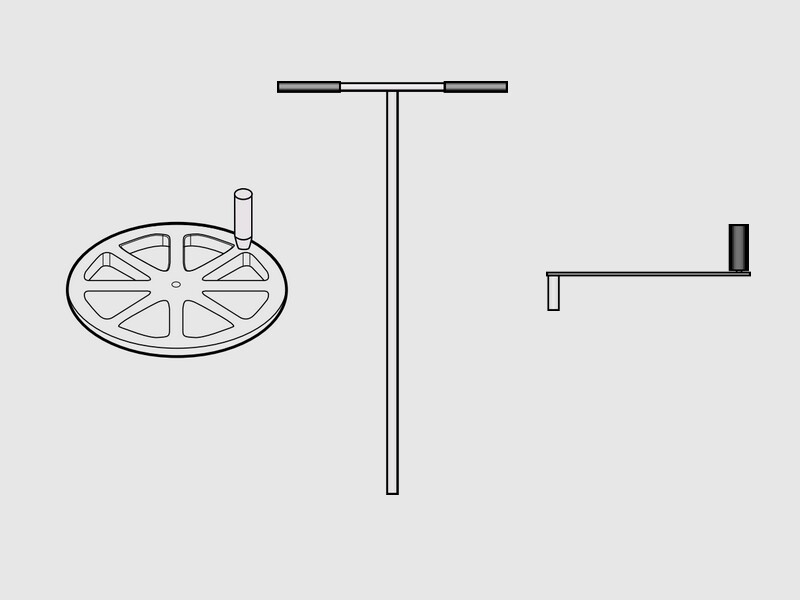

Les vannes à guillotine KNH 100-500 peuvent être équipées de plusieurs types d'accessoires comme un volant, une clé, une manivelle.
Voir documentation ci-dessous.

Documents à télécharger
Accessoires pour vannes VAN'O'FLEX® [pdf] - 1.15 MoEtanchéité
Les vannes murales KNH sont étanches à la poussée et à l'arrachement (étanchéité bidirectionnelle)
- Elles résistent à 0,3 bar de pression selon le modèle (3 mètres de Colonne d'Eau).

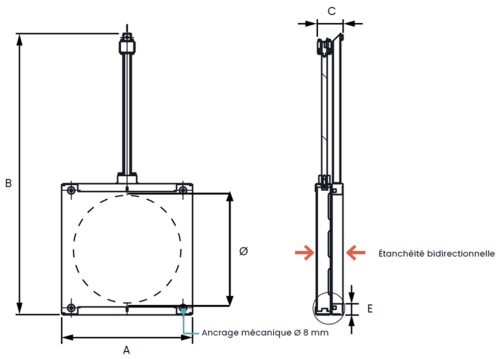

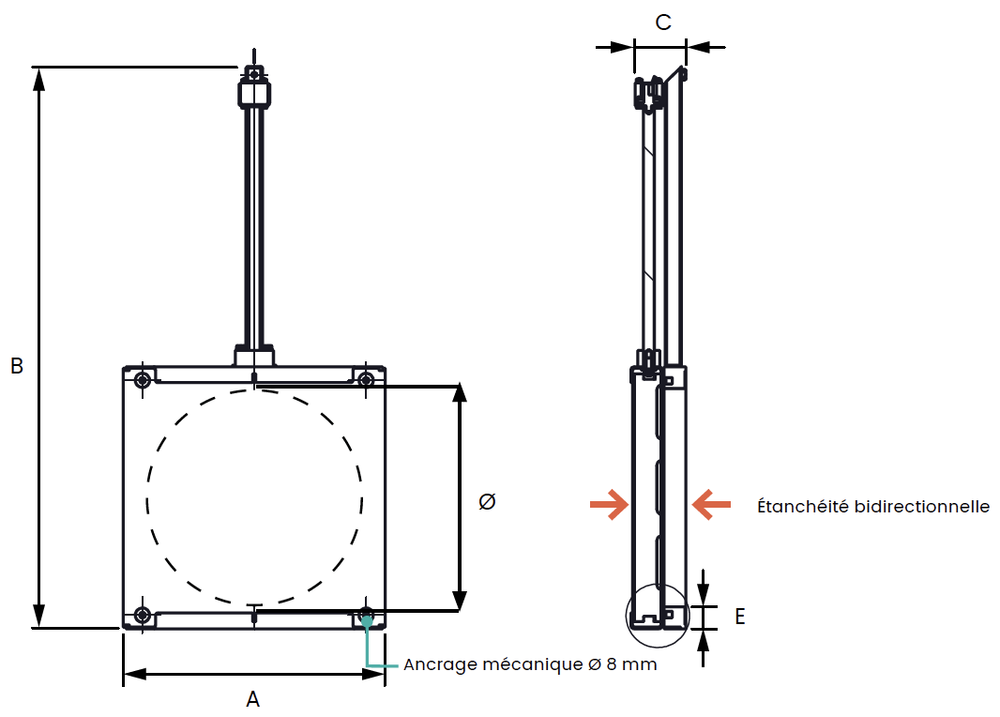

Dimensions
Réf. | Ø (mm) | A (mm) | B (mm) | Nb. tours O/F | Cpl (Nm) | Poids (kg) | Pression (bar) |
---|---|---|---|---|---|---|---|
KNH100 | 100 | 180 | 400 | 23 | 23 | 4 | 0,3 |
KNH125 | 125 | 205 | 450 | 27 | 25 | 5 | 0,3 |
KNH150 | 150 | 230 | 500 | 31 | 25 | 6 | 0,3 |
KNH200 | 200 | 280 | 600 | 40 | 30 | 7 | 0,3 |
KNH250 | 250 | 330 | 700 | 48 | 30 | 9 | 0,3 |
KNH300 | 315 | 380 | 800 | 56 | 30 | 11 | 0,3 |
KNH400 | 400 | 480 | 1030 | 73 | 35 | 17 | 0,3 |
KNH500 | 500 | 580 | 1230 | 90 | 35 | 23 | 0,3 |

Dimensions en mm.
