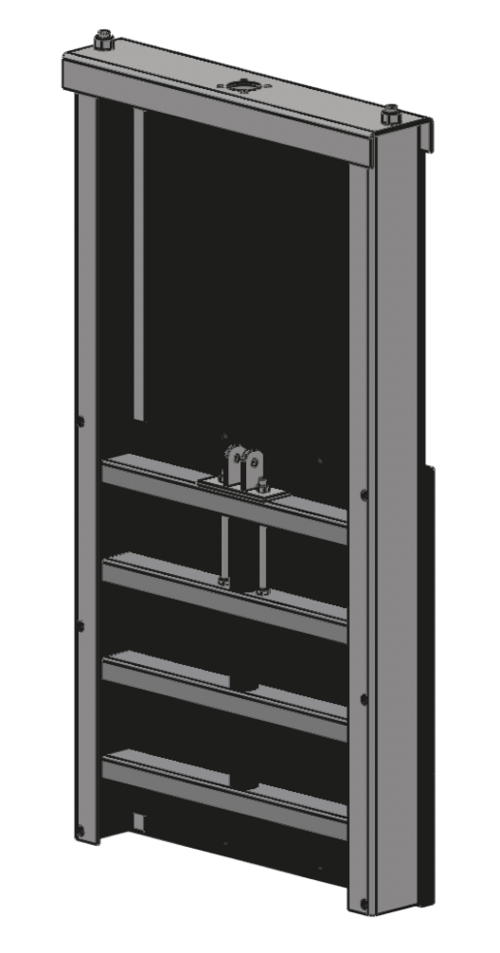

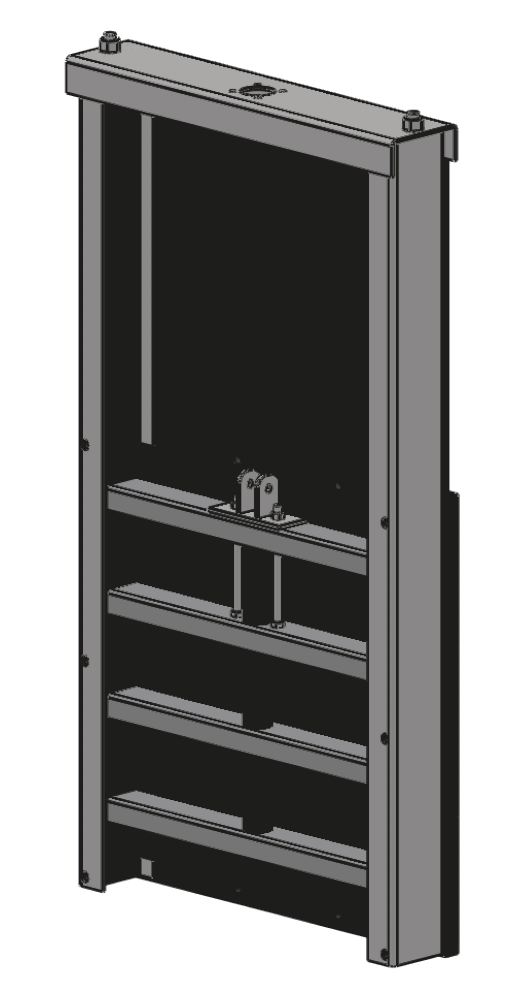

Vanne murale à crémaillère KSAC DN 100 À 1200
Caractéristiques
Les vannes murales à crémaillère KSAC de NORHAM agissent comme des dispositifs de sécurité ou de protection des milieux naturels et de l'environnement.
Elles permettent :
- de sectionner ;
- ou d'isoler un réseau pour contenir des eaux en cas de pollution, incendie, crues, etc.
Elles conviennent parfaitement pour l'assainissement, les eaux usées et eaux de surface.
Elles ont une très bonne tenue dans le temps et sont :
- de construction mixte inox et PEHD, les vannes murales à crémaillère KSAC sont plus légères, donc plus faciles à mettre en place ;
- la qualité de l'inox AISI 316 L ainsi que l'EPDM utilisés pour la fabrication des vannes KSAC lui confèrent une très haute résistance aux milieux agressifs (milieux marins, confinement, etc.) ;
Elles sont également composées :

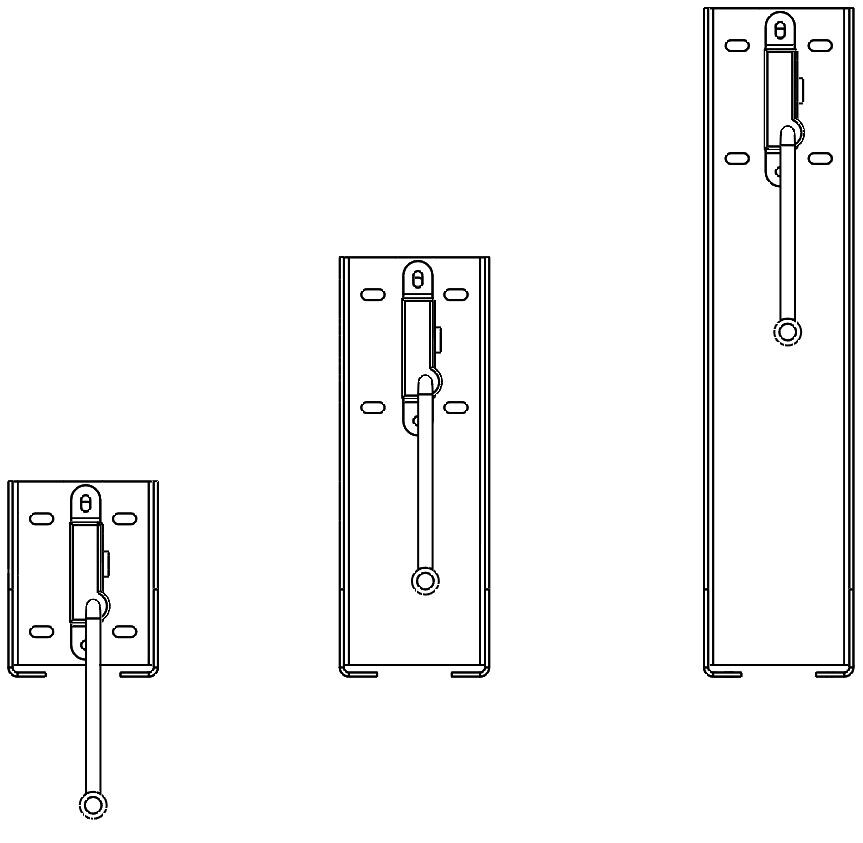

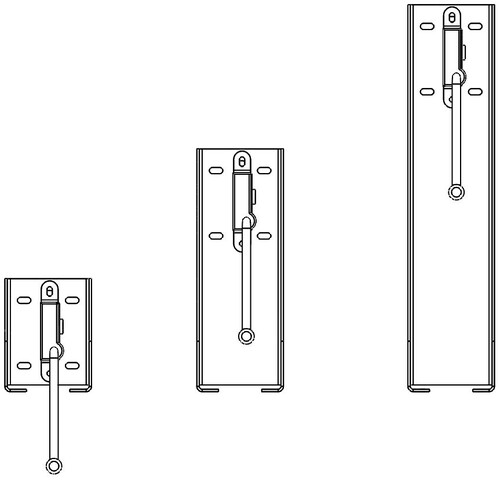

- d'une colonne en inox AISI 304 ;
- d'un cric en acier avec revêtement époxy ;
- et d'une crémaillère en acier.
Documents à télécharger
Vannes à crémaillères VAN'O'FLEX® [pdf] - 1.15 MoEtanchéité
Les vannes murales KSAC offrent une très bonne étanchéité :
- bidirectionnelle ;
- à la poussée et à l'arrachement.
Elles résistent à 0,5 ou 0,8 bar de pression selon le modèle (5 ou 8 mètres de Colonne d'Eau).
LES CRICS DE MANOEUVRES
Les vannes à crémaillère KSAC peuvent être manoeuvrées avec différents cric (à déterminer en fonction de la hauteur d'eau) :
- un cric 500 KG ;
- un cric 1000 KG ;
- un cric 2000 KG (nous consulter).
Dimensions KSAC manoeuvrées avec un cric 500 KG

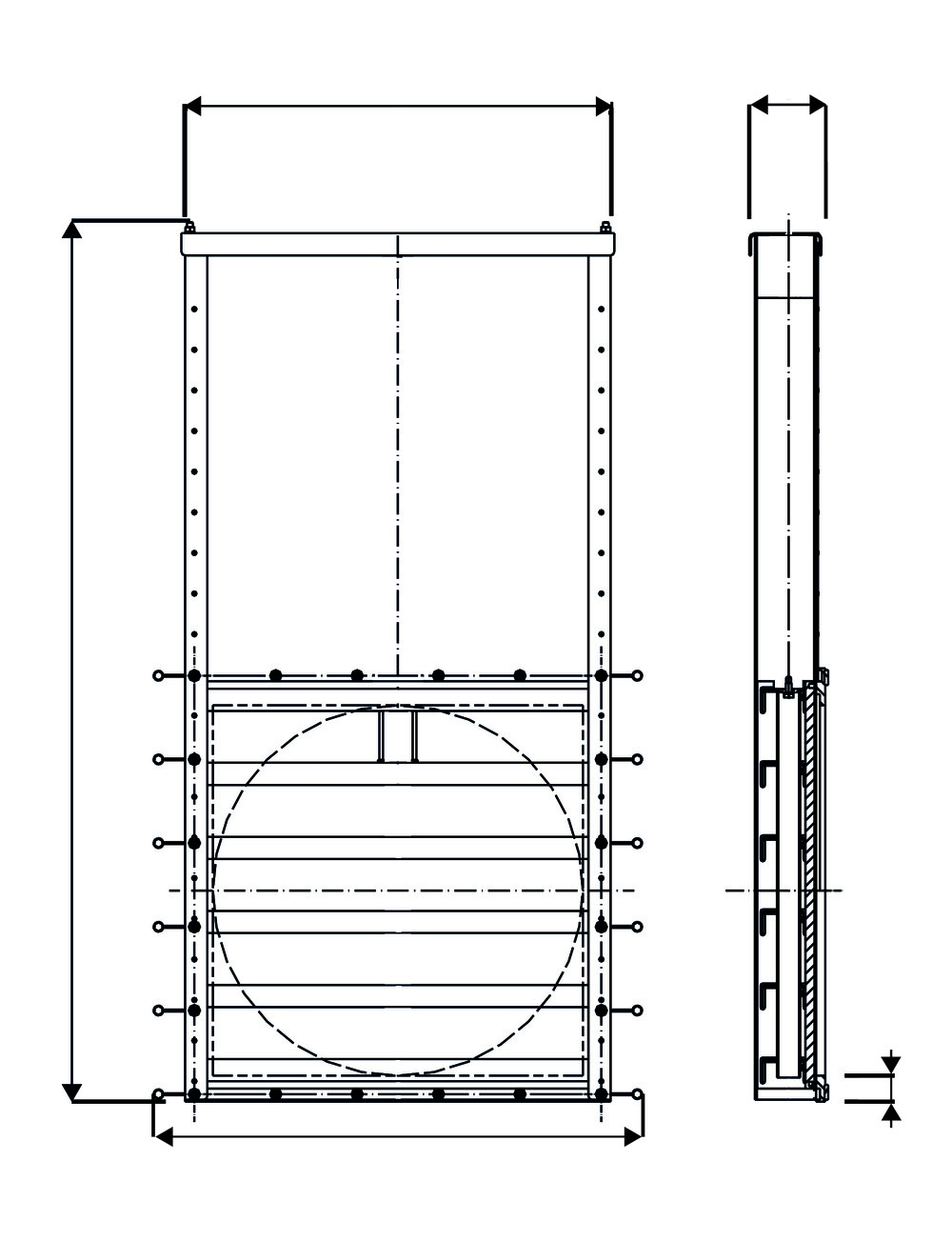

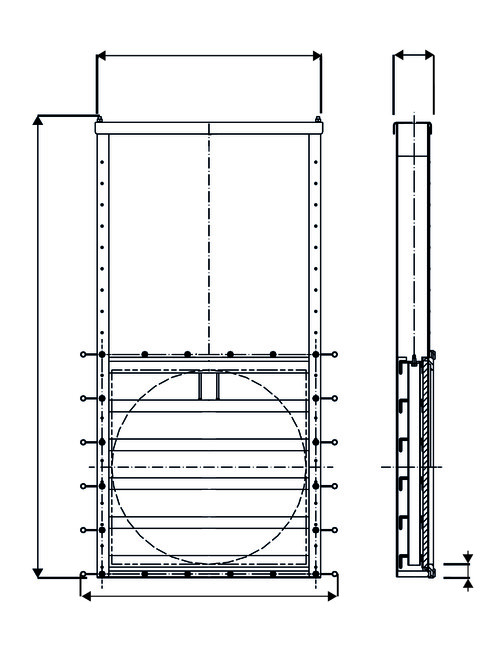

| Réf. | Ø (mm) | A (mm) | B (mm) | Poids (kg) | Pression (bar) | P. manoeuvre maxi. (mCE) | Nb. tours O/F |
|---|---|---|---|---|---|---|---|
| KSAC100 | 100 | 260 | 470 | 15 | 0,8 | 8,0 | 25 |
| KSAC125 | 125 | 275 | 500 | 16 | 0,8 | 8,0 | 27 |
| KSAC160 | 160 | 310 | 570 | 19 | 0,8 | 8,0 | 33 |
| KSAC200 | 200 | 350 | 650 | 23 | 0,8 | 8,0 | 40 |
| KSAC250 | 250 | 400 | 750 | 27 | 0,8 | 7,3 | 48 |
| KSAC300 | 315 | 465 | 800 | 32 | 0,8 | 5,3 | 59 |
| KSAC400 | 400 | 550 | 1050 | 42 | 0,8 | 4,3 | 73 |
| KSAC500 | 500 | 650 | 1250 | 52 | 0,8 | 3,1 | 90 |
| KSAC600 | 600 | 750 | 1450 | 65 | 0,8 | 2,3 | 106 |
| KSAC700 | 700 | 850 | 1650 | 76 | 0,8 | 1,9 | 123 |
| KSAC800 | 800 | 950 | 1850 | 91 | 0,6 | 1,6 | 140 |
| Réf. | Ø (mm) | A (mm) | A' (mm) | B (mm) | C (mm) | E (mm) | Poids (kg) | Pression (bar) | P. manoeuvre maxi. (mCE) | Nb. tours O/F |
|---|---|---|---|---|---|---|---|---|---|---|
| KSAC900 | 900 | 1120 | 1364 | 2234 | 165 | 165 | 180 | 0,5 | 1,1 | 156 |
| KSAC1000 | 1000 | 1350 | 1494 | 2449 | 175 | 175 | 232 | 0,5 | 1,2 | 173 |
| KSAC1100 | 1100 | 1520 | 1664 | 2905 | 195 | 195 | 305 | 0,5 | NC | NC |
| KSAC1200 | 1200 | 1520 | 1664 | 2905 | 195 | 155 | 305 | 0,5 | NC | NC |
Installation / Application
Le montage des vannes murales à crémaillère KSAC est rendu très facile grâce aux goujons fournis avec la vanne.
- Avant le collage du joint : nettoyer et sécher les rainures ;
à l’aide d’un crayon, repérer sur l’extérieur des rainures de la vanne, les lieux de perçage ;
lors du collage du joint mousse : pour les bandes verticales, couper des longueurs légérement supérieures à celles nécessaires afin de permettre une bonne compression. Réaliser les jonctions par compression à l‘aide de la colle cyano ;
découpe des orifices de fixation : au niveau de chaque repère, à l’aide de l’emporte-pièce et d’une massette ;
placer la vanne de niveau. Vérifier la parfaite planéité du support béton. Maintenir la vanne en position. Tracer les lieux de perçage. Défaut de planéité acceptable du support béton <2 mm par mètre ;
effectuer les perçages dans le support béton et souffler les orifices ;
purger la résine durcie. Vérifier la couleur du mélange en sortie de buse (le mélange doit être gris foncé et uniforme) ;
insérer la résine à l’aide d’un pistolet. Remplir l’orifice (au minimum à 70%) ;
insérer la tige filetée dans l’orifice en la tournant. Il doit y avoir un surplus de résine débouchant par l’orifice. Enlever le surplus de résine ;
la tige filetée doit être introduite sur la profondeur du perçage (respecter les temps de prise, voir la Fiche d'instructions de Pose fournie) ;
renouveler l’opération pour les autres orifices de fixation. Positionner la vanne. Installer les rondelles. Boulonner le tout.
