Vanne murale à crémaillère KHAC
Caractéristiques
Les vanne murale à crémaillère KHAC sont parfaites pour :
- le sectionnement de réseau d'eaux usées ;
- l'isolement des eaux de surface des bassins, des ouvrages by-pass, des ouvrages autoroutiers ;
- toute obturation de réseaux d'assainissement.
Construites en inox AISI 316 L et PEHD avec un joint en EPDM, les vannes murales KHAC sont des vannes très légères et faciles à mettre en place. Elles sont également munies d'une colonne en inox AISI 304, d'un cric en acier avec revêtement époxy et d'une crémaillère en acier.
Les vannes à crémaillère KHAC sont disponibles du DN 100 au DN 1000.
Documentations à télécharger
Vannes à crémaillère VAN'O'FLEX® [pdf] - 1.15 MoETANCHÉITÉ
Etanches jusquà 0,1 bar de pression ou 1 mètre de colonne d'eau (mCE), les vannes à crémaillère KHAC offrent une étanchéité unidirectionnelle.
Elles sont étanches à la poussée, ce qui implique qu'elles doivent être installées de façon à ce que les eaux à contenir poussent la pelle sur le joint d'étanchéité.

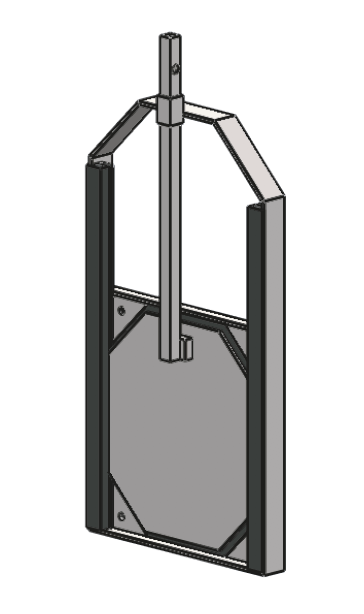

Dimensions KHAC 100 À 500
| Réf. | Ø (mm) | A (mm) | B (mm) | E (mm) | Poids (kg) | Pression (bar) |
|---|---|---|---|---|---|---|
| KHAC110 | 100 | 300 | 545 | 95 | 7 | 0,1 |
| KHAC125 | 125 | 300 | 545 | 90 | 7 | 0,1 |
| KHAC150 | 150 | 300 | 545 | 70 | 7 | 0,1 |
| KHAC200 | 200 | 300 | 545 | 50 | 7 | 0,1 |
| KHAC250 | 250 | 350 | 645 | 50 | 9 | 0,1 |
| KHAC300 | 300 | 400 | 745 | 50 | 10 | 0,1 |
| KHAC400 | 400 | 500 | 945 | 50 | 14 | 0,1 |
| KHAC500 | 500 | 600 | 1145 | 50 | 18 | 0,1 |

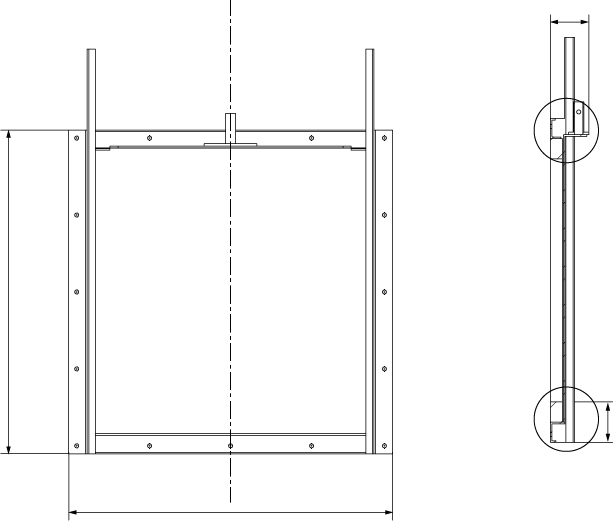

Dimensions KHAC 600 À 1000
| Réf. | Ø (mm) | A (mm) | B (mm) | Poids (kg) | Pression (bar) |
|---|---|---|---|---|---|
| KHAC600 | 600 | 800 | 800 | 37 | 0,1 |
| KHAC800 | 800 | 1000 | 1000 | 62 | 0,1 |
| KHAC1000 | 1000 | 1200 | 1200 | 107 | 0,1 |
Installation / Application
Les vannes à crémaillère KHAC sont étanches à la poussée (étanchéité uni-directionnelle).
Pour commencer le montage :
- nettoyer et sécher les rainures de la vanne ;
- à l’aide d’un crayon, repérer sur l’extérieur des rainures de la vanne les lieux de perçage ;
- coller ensuite le joint mousse au dos de la vanne. Commencer par les bandes latérales, puis par les bandes verticales (attention : couper des longueurs légérement supérieures à celles nécessaires afin de permettre une bonne compression) et réaliser la jonction par compression avec de la colle cyano ;
- à l’aide de la scie cloche montée sur une perceuse, découper les orifices de fixation au niveau de chaque repère ;
- démarrer l'installation de la vanne en la plaçant de niveau.
Attention le support béton doit être parfaitement plan.
- Tracer les lieux de perçage et effectuer les perçages dans le support béton ;
- souffler les orifices et insérer les chevilles dans les orifices de fixation et terminer en vissant le tout.
