Accessoires de manoeuvre pour vannes à crémaillère
CRICS
La pression de manoeuvre maximale conditionne le choix du cric.

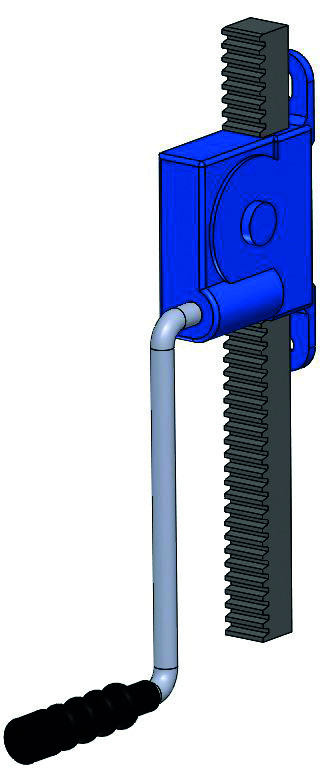

CRIC500

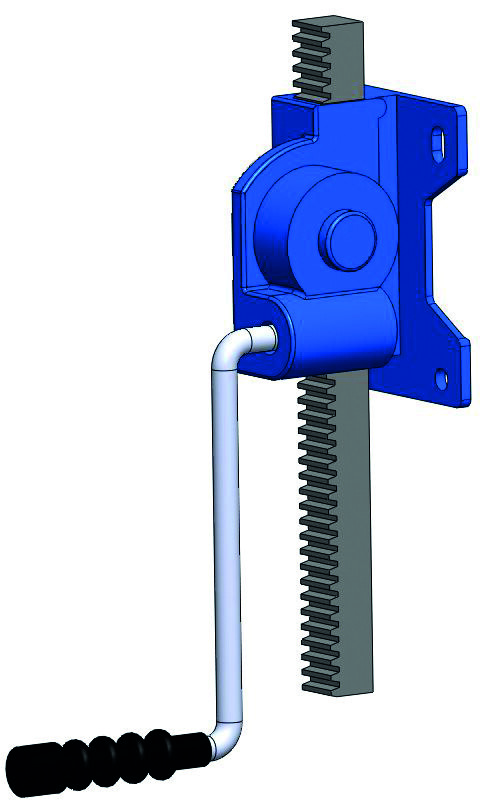

CRIC1000

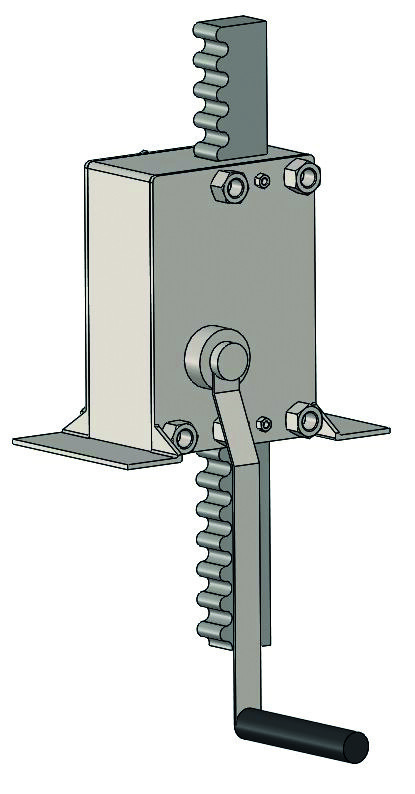

CRIC2000
| CRIC 500 | CRIC 1000 | CRIC 2000 | |
|---|---|---|---|
| CHARGE LEVAGE MAXI. | 500 kg | 1000 kg | 2000 kg |
| EFFORT SUR LA MANIVELLE | 17 kg | 17 kg | 26 kg |
| LEVÉE PAR TOUR DE MANIVELLE | 6 mm | 4 mm | 13 mm |
| Réf. CRÉMAILLÈRE COMPATIBLE | CREMAILLERE1M CREMAILLERE2M | CREMAILLERE1M_1T CREMAILLERE2M_1T | Nous consulter |
| LONGUEUR DISPONIBLE | 1 ou 2 m | 1 ou 2 m | de 1 à 3 m |
| MATÉRIAUX | Crémaillère : acier*, cric : acier et revêtement époxy* | ||
| RALLONGES | RACXXXX | RACXXXX_1T | - |
*Acier inox, pour cric 500 et 2000 uniquement, nous consulter.

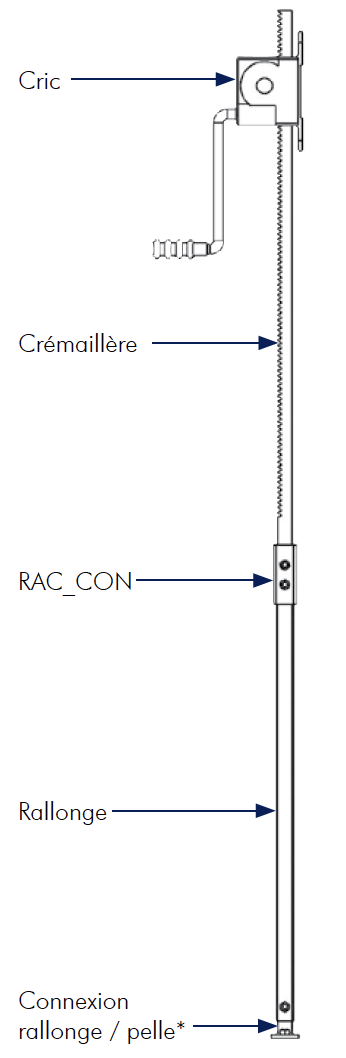

RALLONGES ET CONSOLES
Rallonges sur-mesure, en inox AISI 316, livrées avec connexion RAC_CON, pour connexion à la crémaillère.
- RALLONGES POUR CRIC 500 :
| Réf. | Longueur |
|---|---|
| RAC0500 | Jusqu'à 500 mm |
| RAC1000 | De 501 à 1000 mm |
| RAC1500 | De 1001 à 1500 mm |
| RAC2000 | De 1501 à 2000 mm |
- RALLONGES POUR CRIC 1000 :
| Réf. | Longueur |
|---|---|
| RAC0500_1T | Jusqu'à 500 mm |
| RAC1000_1T | De 501 à 1000 mm |
| RAC1500_1T | De 1001 à 1500 mm |
| RAC2000_1T | De 1501 à 2000 mm |
Consoles guides réglables pour rallonges :
- pour rallonges supérieures ou égales à 1 m ;
- déport du guidage réglable ;
- console en PEHD ;
- visserie inox AISI 316 L (fournie).
COLONNES

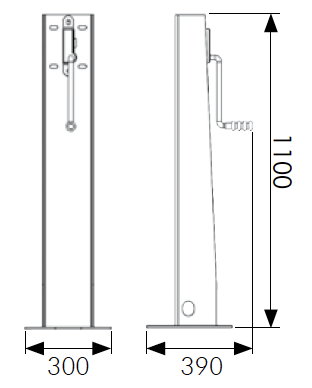

COLONNE DROITE

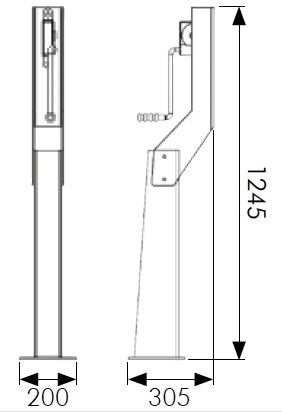

COLONNE DEPORTÉE

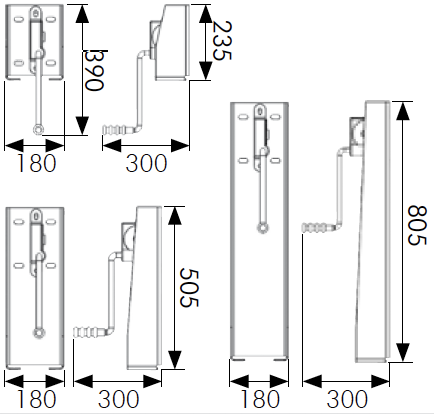

COLONNES DROITES POUR KSAC
| COLONNE | COLONNE DÉPORTÉE | COLONNE KSAC | |
|---|---|---|---|
| DOMAINE D'UTILISATION | Pour vanne ne dépassant pas du terrain naturel. | Pour vanne KHAC dépassant du terrain naturel. Se monte devant la vanne. | Pour vanne KSAC dépassant du terrain naturel. 3 hauteurs de colonne disponibles, à définir selon le dépassement de la vanne. |
| Réf. CRIC COMPATIBLE | CRIC500 CRIC1000 | CRIC500 | CRIC500 CRIC1000 |
| MATÉRIAU | inox AISI 304 | inox AISI 304 | inox AISI 304 |
