Pour la conservation du fil d'eau entre un tuyau Béton et un tuyau PP
UN RACCORD FLEX-SEAL Plus® EXCENTRÉ EN BRETAGNE
Lors de la mise en place d'un regard visitable sur un site à Perros Guirec (22), il fallait réaliser un raccordement entre un tuyau Béton DN 400 (diamètre extérieur 502mm) et un tuyau PP (Polo-Eco) DN 400 (diamètre extérieur 400mm).
Nous avons donc pu préconiser la pose d'un raccord excentré, spécial PVC/PP avec conservation du fil d'eau.
Ce montage est donc composé :
- D'un raccord FLEX-SEAL Plus® SC510 ;
- D'une bague de compensation excentrée BC16-400EX ;
- D'une bague de compensation BC32-429-100.
Téléchargez la (en cliquant ici).
Vous pourrez découvrir plus d'éléments sur ce montage dans l'étude de cas téléchargeable ci-dessous.
ÉTUDE DE CAS TÉLÉCHARGEABLE
Etude_de_cas_SC-EX_BRETAGNE.pdf [pdf] 1.41 MoVous pourrez trouver plus d'informations sur notre gamme de raccords FLEX-SEAL Plus® EXCENTRÉ dans les pages dédiées de notre site internet.
Des questions ? Besoin de renseignements complémentaires ?
N'hésitez pas à nous contacter via le formulaire de contact de notre site internet ou par téléphone au 04 75 45 00 00.

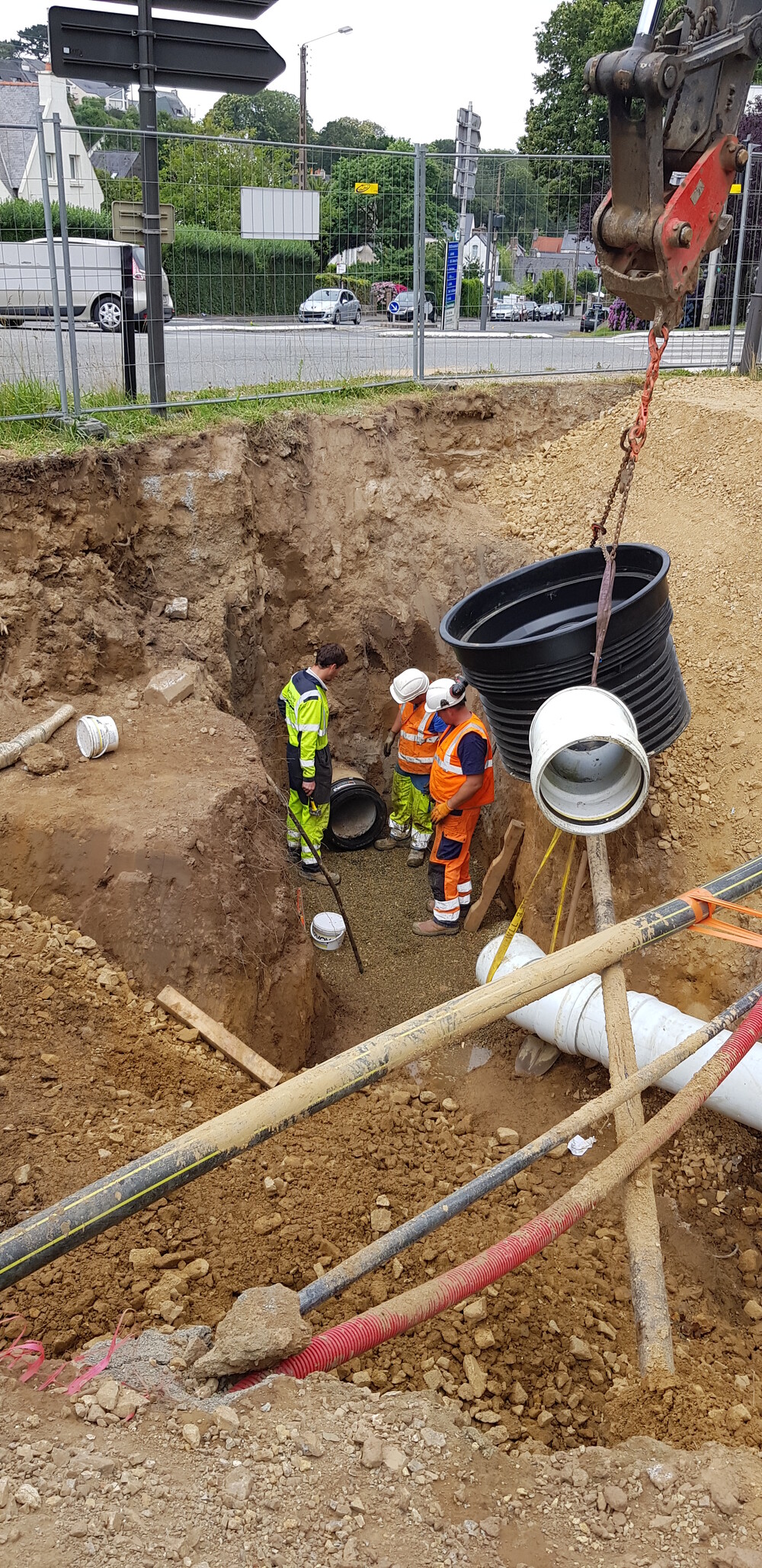

1- PHOTO DU SITE (PERROS GUIREC)

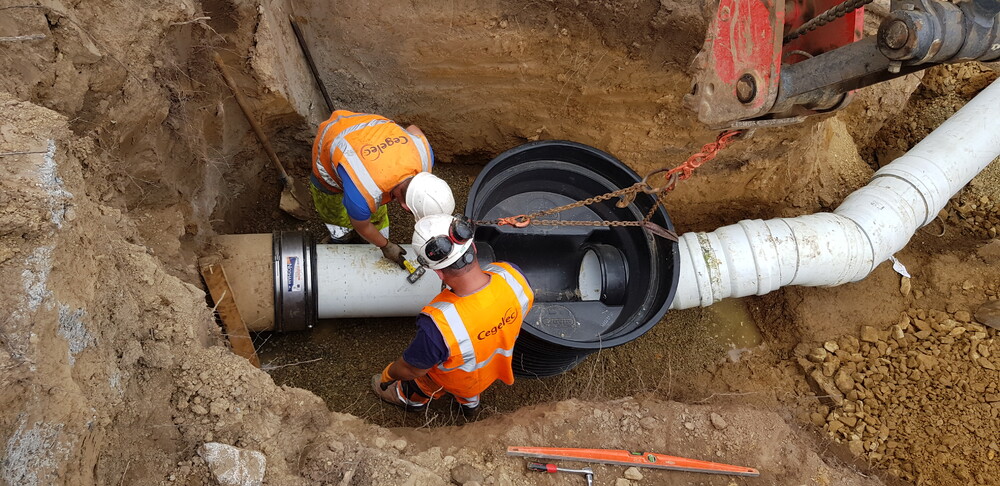

2a- MISE EN PLACE DU RACCORDEMENT EXCENTRÉ

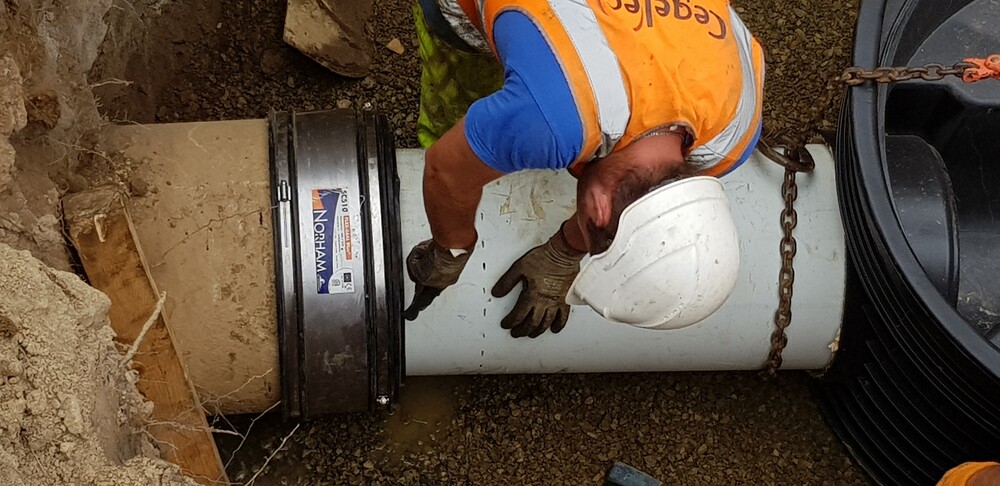

2b- MISE EN PLACE DU RACCORDEMENT EXCENTRÉ

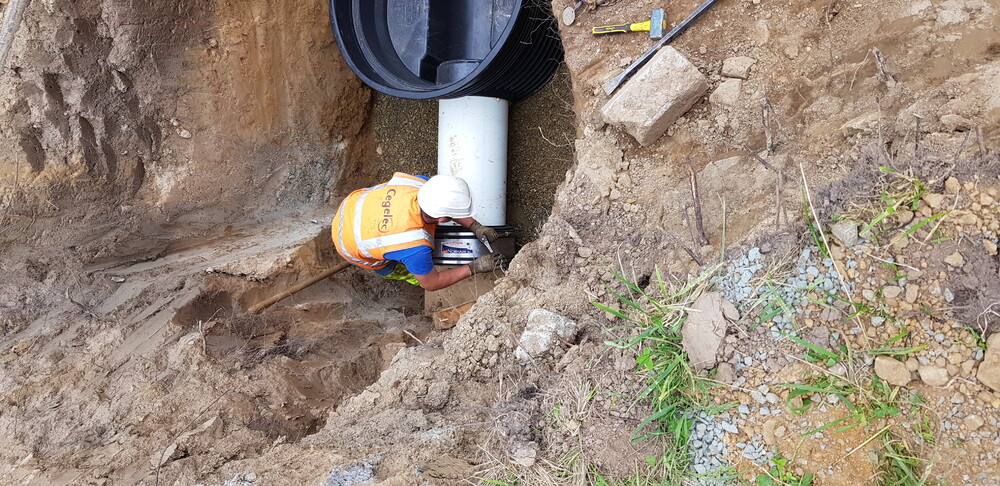

3- SERRAGE DU RACCORD AU COUPLE PRÉCONISÉ

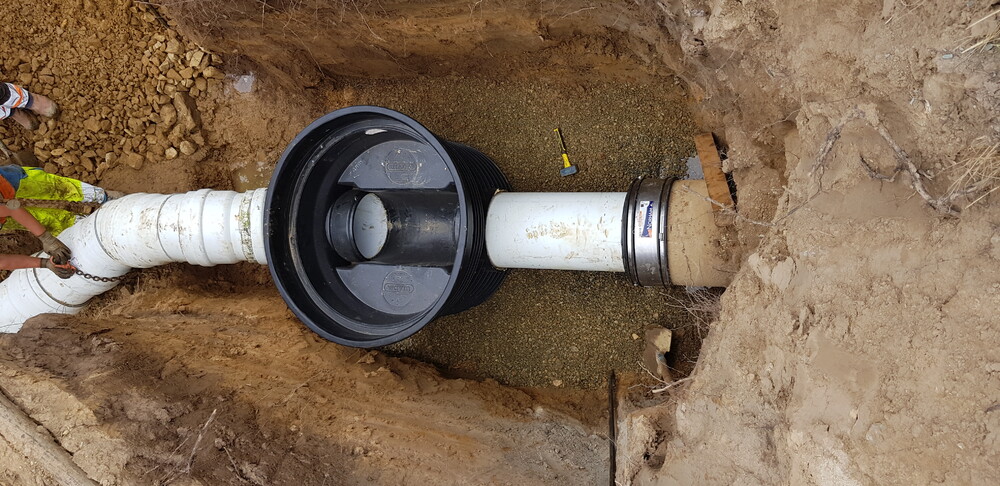

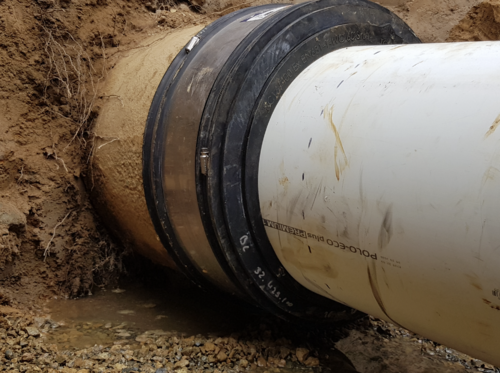

4a- PHOTO DU RACCORD EXCENTRÉ POSÉ

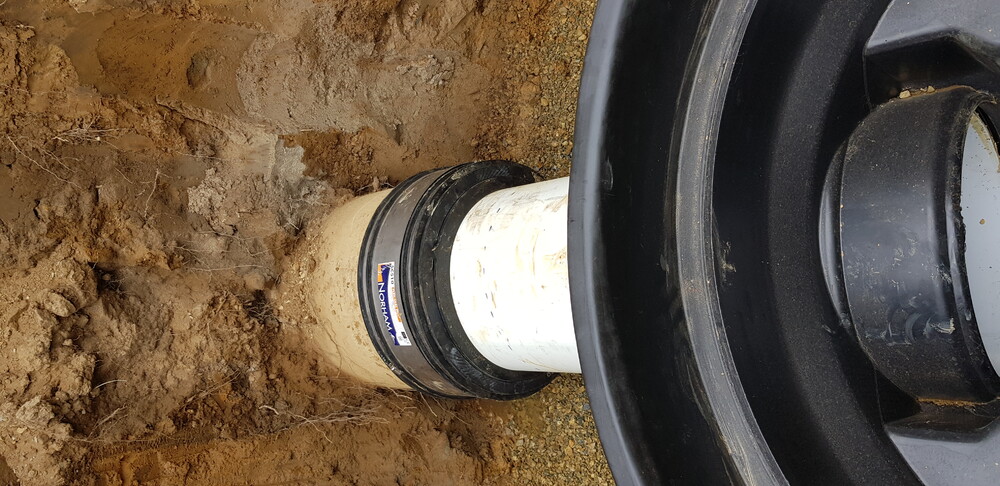

4b- PHOTO DU RACCORD EXCENTRÉ POSÉ

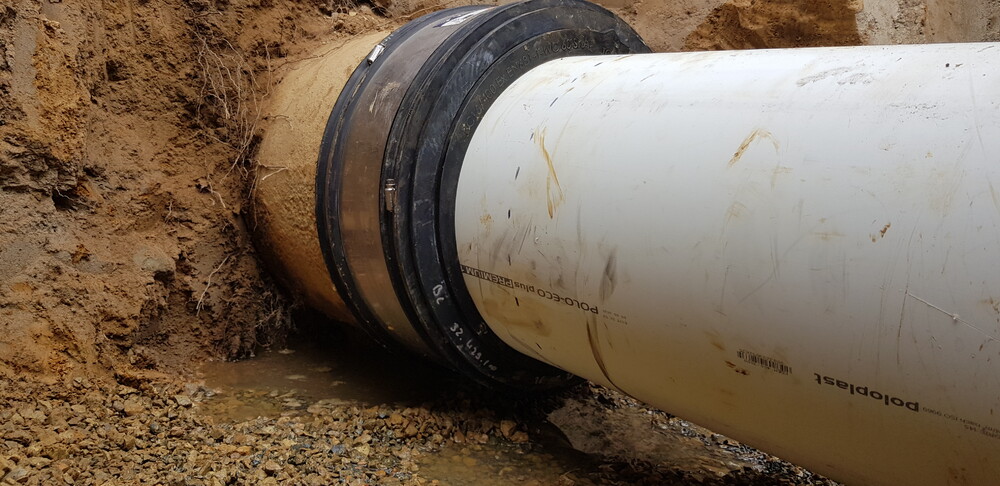

4c- PHOTO DU RACCORD EXCENTRÉ POSÉ

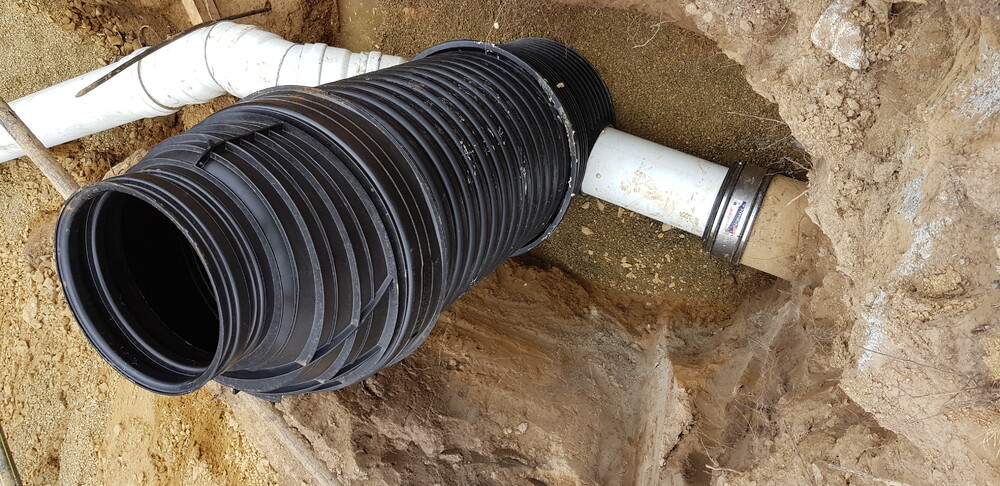

4d- PHOTO DU RACCORD EXCENTRÉ POSÉ

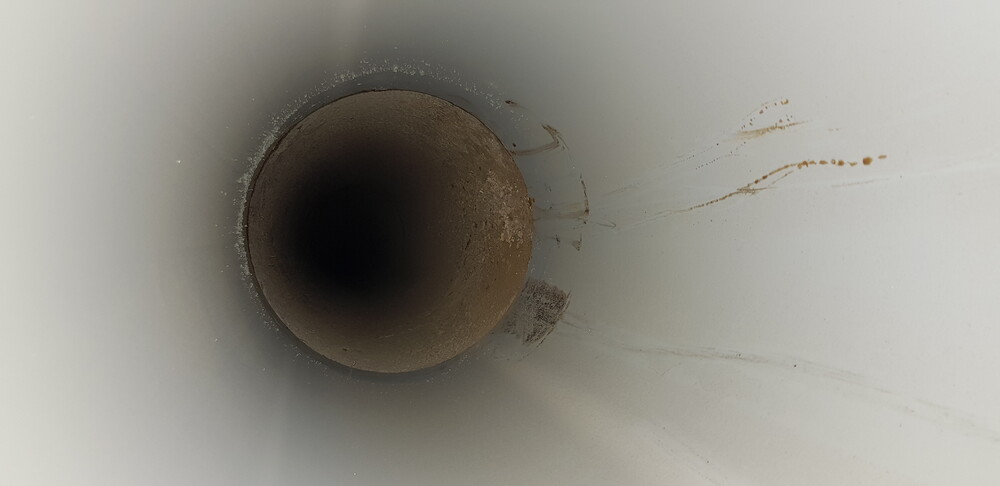

5- PHOTO DE L'INTERIEUR DES CANALISATIONS Nous pouvons voir qu'il n'y a aucune rupture du fil d'eau, la jonction entre la canalisation Béton et celle en PP est parfaite.
