Raccords FLEX-SEAL PLUS® Excentrés SC-EX


Définissez vos raccordements en quelques clics grâce à la nouvelle application d’aide aux calculs de raccordement.

Retrouver également les tutoriels d'utilisation et de téléchargement sur notre chaîne Youtube :

https://www.youtube.com/channel/UCqdJYqj3sEYpmVJjbDoI5WA

Caractéristiques

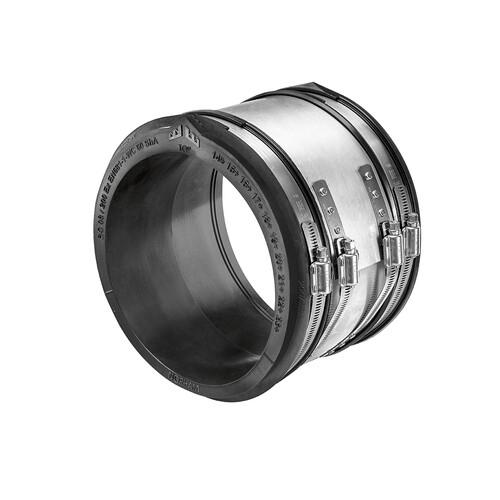

Les raccords FLEX-SEAL Plus® Excentrés sont des raccords qui permettent de connecter et de réparer des conduites de matériaux et de diamètres différents avec conservation du fil d'eau sur le PVC.

Les raccords sont composés :

  • d'un manchon et d'une bague de réduction excentrée BC-EX en élastomère EPDM conforme à la norme NF EN 681-1 type WC, d'une dureté de 60Sh.
  • d'une bande centrale inox AISI 304 qui leur permet de résister aux cisaillements de terrain.
  • de deux colliers de serrage Medium-Torque ou Hi-Torque en inox AISI 304.

Ils résistent :

  • à une pression max. de 1bar - pression d'essai 1.5bar
  • à des températures comprises entre -40° et +140°

Multimatériaux :

  • ils permettent de raccorder en standard du PVC, PP à de la fonte ou du ciment avec conservation du fil d'eau.

Avec bagues de compensation :

Lorsque les diamètres intérieurs ne sont pas identiques, il y a nécessité d'utiliser une bague de compensation excentrée BC-EX pour conserver la continuité du fil d'eau.

Les raccords disposent de l'Agrément Technique Européen ETA n°09/0248 délivré par l'EOTA et du Document Technique d'Application DTA n°17.2/10-225_V1 délivré par le CSTB.

documentations à télécharger

Raccords excentrés FLEX-SEAL Plus® [pdf] - 781.18 KoRaccords FLEX-SEAL Plus® solutions complètes [pdf] - 1.83 Mo

certifications et agréments à télécharger

NomExtensionPoids
ATE RACCORDS FLEX SEALpdf1.68 Mo  Télécharger
DTA RACCORDS FLEX SEALpdf196.06 Ko  Télécharger
Certificat CSTB FLEX SEAL Plus 0301225pdf312.13 Ko  Télécharger
Certificat CSTB FLEX SEAL Plus 0401225pdf308.1 Ko  Télécharger

COMPOSITION : SC + BC EXCENTREE

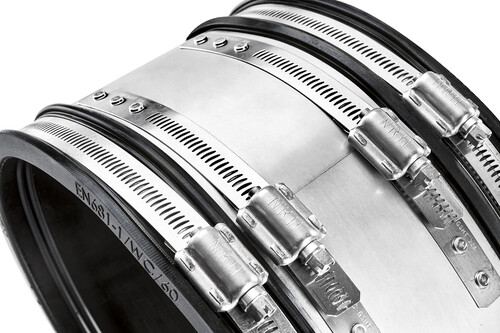

Résistance au cisaillement


Les bandes centrales de renfort anti-cisaillement sont fabriquées à partir :

  • d'acier inox écoui AISI 304 correspondant à la classe + C850.


L'inox écroui :

  • par un effet de laminage, augmente la limite d'élasticité et la dureté de l'inox.
  • confère un effet mémoire au raccord qui lui permet une plus forte résistance à la charge de cisaillement : soit 25 fois son DN.

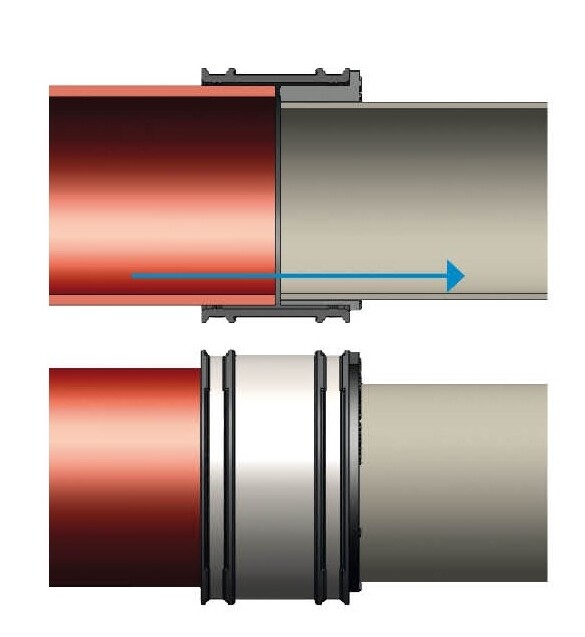

Continuité du fil d'eau

Lorsque des diamètres intérieurs des canalisations à raccorder ne sont pas identiques :

  • il y a une rupture de fil d'eau.


C'est notamment le cas,

  • sur les raccordements entre PVC à autres matériaux,
  • en DN125, 200, 250 et 400.


Pour permettre la continuité du fil d'eau, une bague de compensation d'épaisseur excentrée est ajoutée.

La bague est moins épaisse sur sa partie inférieure.

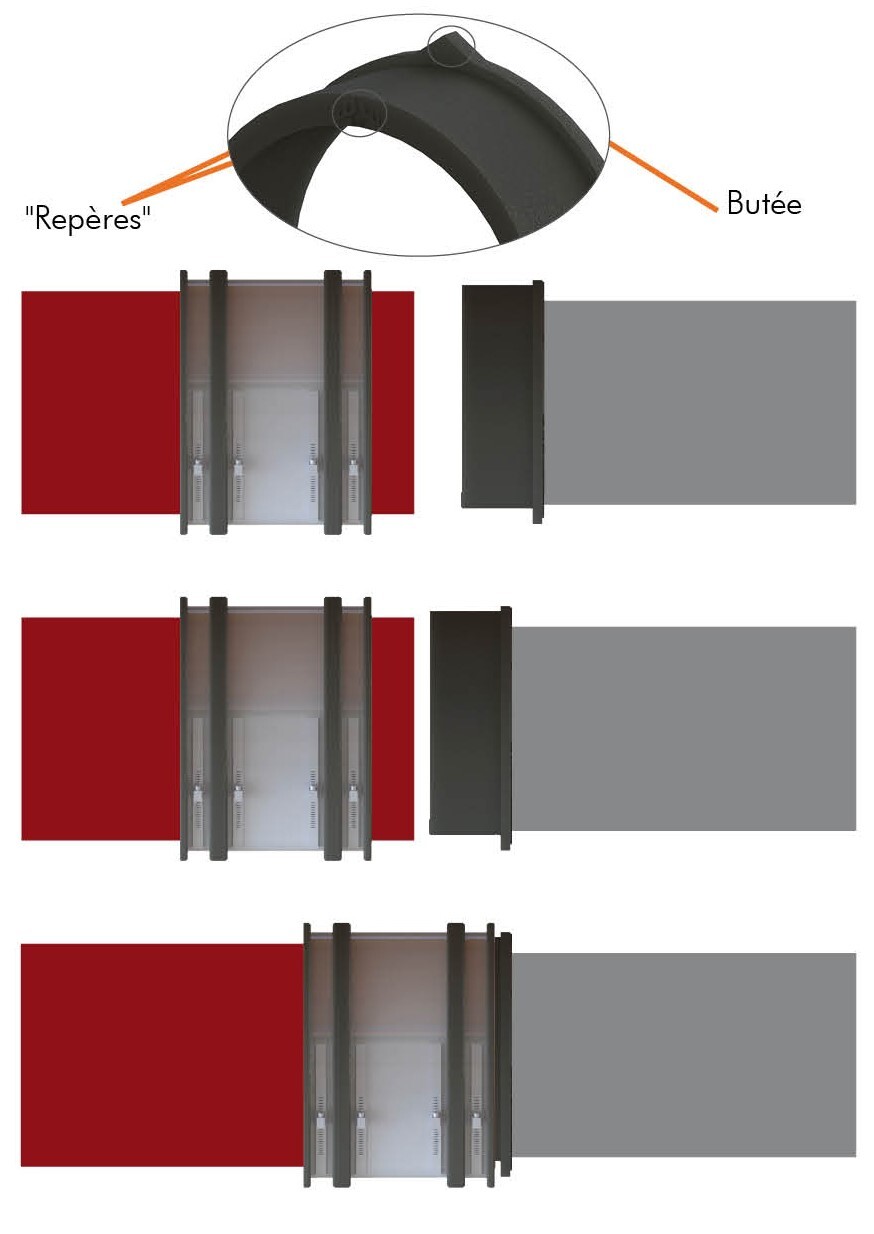

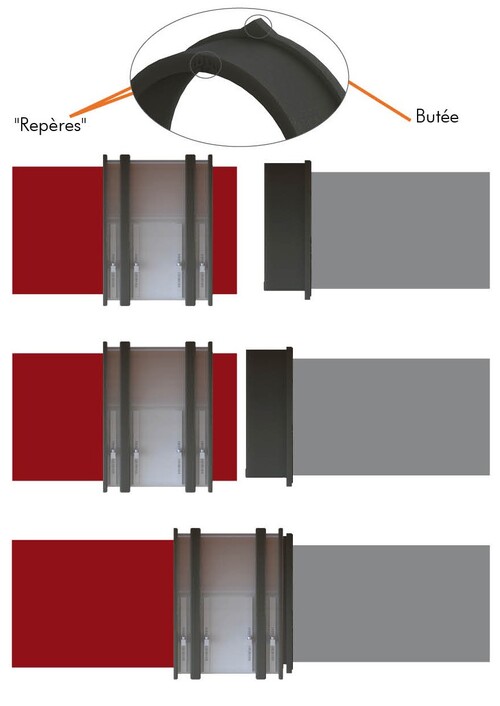

Installation / Application

L'installation des raccords est simple. Un seul tournevis est nécessaire.

Ils peuvent être posés en aérien ou enterrés, à l'intérieur ou à l'extérieur des bâtiments.


  • Emboîter la bague sur la canalisation PVC et s'assurer que le "repère" est sur la partie haute de la canalisation. La bague doit venir affleurer le bord du tuyau.
  • Desserrer la fixation du raccord FLEX-SEAL Plus® Excentrés et le glisser sur la canalisation en fonte/fibro-ciment/PRV/acier
  • Aligner les 2 canalistaions et les faire venir le plus proche possible l'une de l'autre
  • Faire glisser le raccord sur la bague jusqu'à sa butée et serrer toutes les fixations jusqu'au blocage. Le couple de serrage recommandé est indiqué sur l'étiquette du raccord.

Dimensions

Réf.DNPlage côté A PVCPlage côté B Fonte ou FC

∆ max*

Utilisation
SC150EX-PFF125125130-15010PVC à Fonte ou FC
SC175**150160150*17510PVC à FONTE ou FC
SC225EX-PFF200200200-22512PVC à Fonte ou FC
SC290EX-PFF250250265-29015PVC à Fonte ou FC
SC335**300315310-33515PVC à Fonte ou FC
SC430EX-PFTE400400400-43015PVC à Fonte
SC445EX-PFC400400415-44515PVC à FC
