Centreurs de canalisation du DN 400 au DN 1200

Caractéristiques

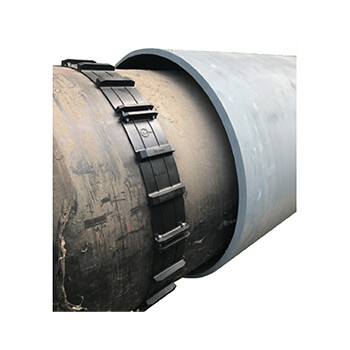

Les centreurs de canalisation du DN 400 au DN 1200 sont conçus pour éviter tout contact entre une conduite et la gaine qu’elle traverse, afin de faciliter sa mise en place.

Afin d’assurer son maintien et sa stabilité sur toute la longueur, ils doivent être installés à intervalles réguliers autour de la conduite.

Ils sont composés d'éléments qui sont assemblés à l'aide de vis en acier inox, positionnées à l'extérieur des patins pour faciliter le montage.

Ils sont en PP et inox AISI 304 pour une haute résistance et tiennent aux températures de -10 °C à + 90 °C

Documentation à télécharger

Centreurs de canalisation.pdf [pdf] - 377.78 Ko

Dimensions des centreurs

DN de la conduite	DE de la conduite		Nombre d'éléments		Vis	distance maxi. recommandée (m)	Réf. centreurs
	Mini.	Maxi.	Elément court EL-CT-C	Elément long EL-CT-L	Nbre./taille
400	400	430	4		8 M8x70	2	CENT-400-430-Hxxx*
450	450	480	3	1	8 M8x70	2	CENT-450-480-Hxxx*
500	500	538	5		10 M8x70	2	CENT-500-538-Hxxx*
550	550	585	4	1	10 M8x70	2	CENT-550-585-Hxxx*
600	600	628		4	8 M8x70	2	CENT-600-628-Hxxx*
	629	649	6		12 M8x70	2	CENT-629-649-Hxxx*
650	650	680	2	3	10 M8x70	2	CENT-650-680-Hxxx*
	680	699	5	1	12 M8x70	2	CENT-680-699-Hxxx*
700	700	732	1	4	10 M8x70	2	CENT-700-732-Hxxx*
	732	750	7		14 M8x70	2	CENT-732-750-Hxxx*
750	751	780		5	10 M8x70	2	CENT-751-780-Hxxx*
	780	799	6	1	14 M8x70	2	CENT-780-799-Hxxx*
800	800	835	2	4	12 M8x70	2	CENT-800-835-Hxxx*
	835	850	8		16 M8x70	1.8	CENT-835-850-Hxxx*
850	851	880	1	5	12 M8x70	1.8	CENT-851-880-Hxxx*
	880	900	7	1	16 M8x70	1.8	CENT-880-900-Hxxx*
900	901	951		6	12 M8x70	1.8	CENT-901-951-Hxxx*
950	952	1000	2	5	14 M8x70	1.8	CENT-952-1000-Hxxx*
1000	1001	1050	1	6	14 M8x70	1.5	CENT-1001-1050-Hxxx*
1050	1051	1100		7	14 M8x70	1.5	CENT-1051-1100-Hxxx*
1100	1101	1150	2	6	16 M8x70	1.5	CENT-1101-1150-Hxxx*
1150	1151	1200	1	7	16 M8x70	1.5	CENT-1151-1200-Hxxx*
1200	1201	1249		8	16 M8x70	1.5	CENT-1201-1249-Hxxx*

*Remarque : xxx correspond à la taille des patins.

Données nécessaires :

Afin de déterminer la référence du centreur ainsi que les accessoires, il est nécessaire de connaître :

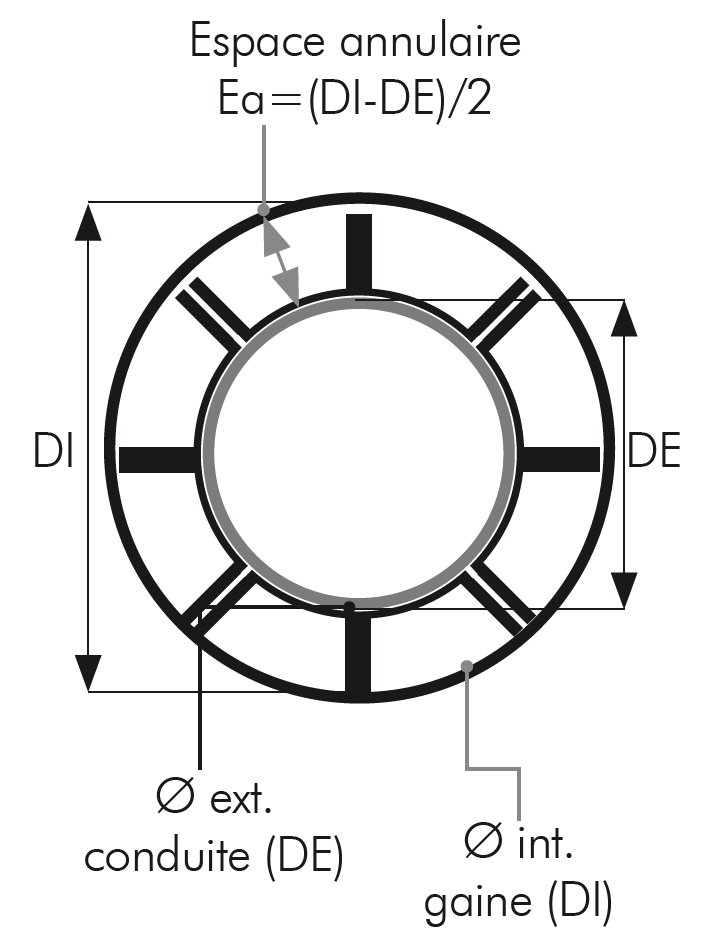

le diamètre extérieur de la conduite (DE) ;
le diamètre intérieur de la gaine (DI) ;
l’espace annulaire (Ea) disponible entre le DE et le DI, pour la définition de la hauteur des patins ;
la longueur totale de la conduite, pour la définition du nombre de centreurs ;
le matériau de la conduite, pour l’utilisation éventuelle de bande anti-glissement.

La détermination du nombre de centreur se fait en fonction de la distance max. mais aussi en fonction du poids de la canalisation en charge (nous consulter). Il est aussi préconisé l’installation de deux supports en extrémité de canalisation, en raison des contraintes exercées lors de la pose.

Installation / Montage

Pour les conduites à surfaces lisses, il est nécessaire d’utiliser une bande anti-glissement.

0. Joindre les éléments à l’aide des vis fournis sans serrer au maximum. Laisser les écrous aux extrémités des boulons.

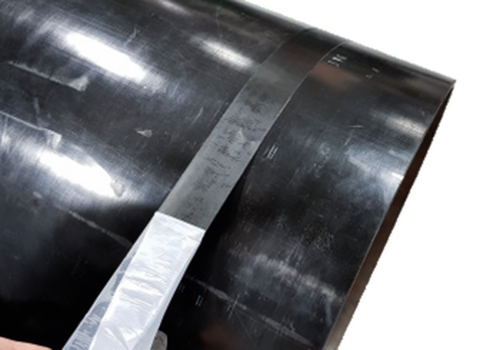

1. Apposer le ruban anti-glissement pour assurer la bonne tenue du centreur sur des tuyaux à surface lisse.

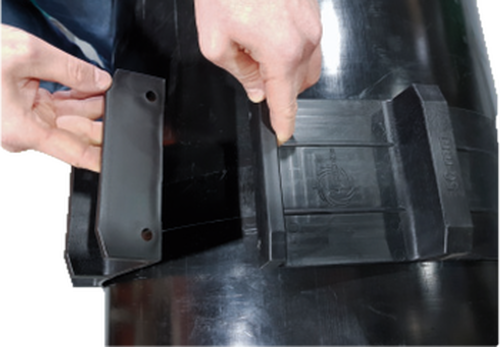

2. Installer le centreur sur le contour de la conduite, sur le ruban anti-glissement.
3. Connecter les derniers vis-écrous.

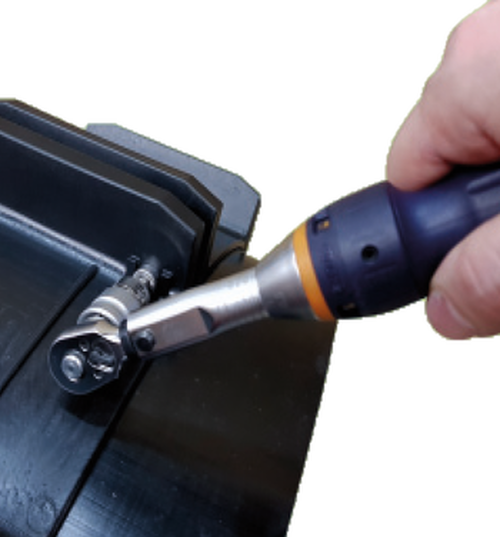

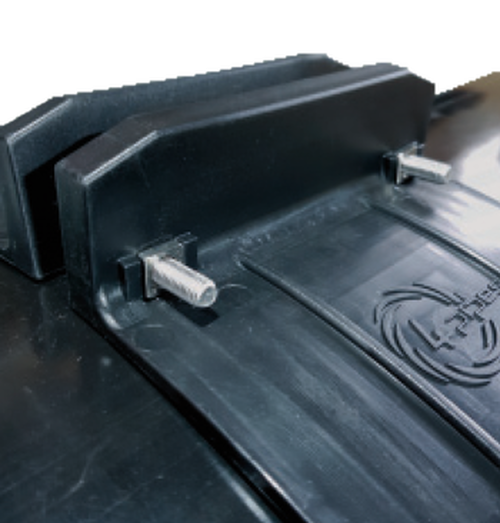

4. Lors du serrage, les écrous carrés (max. 8 Nm) doivent se positionner dans leurs logements. Visser uniformément tous les écrous.

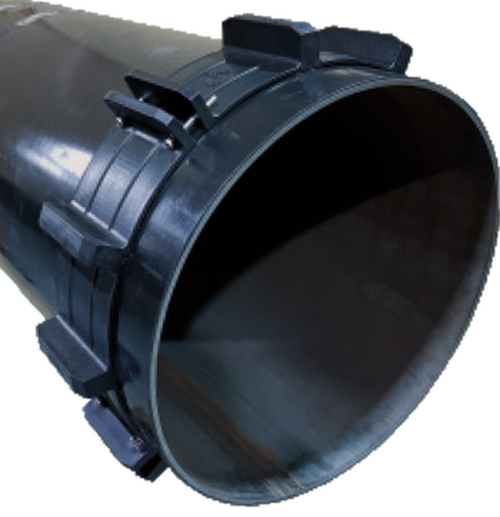

5. Assemblage en place.
