Centreurs de canalisation du DN 100 au DN 300
Caractéristiques

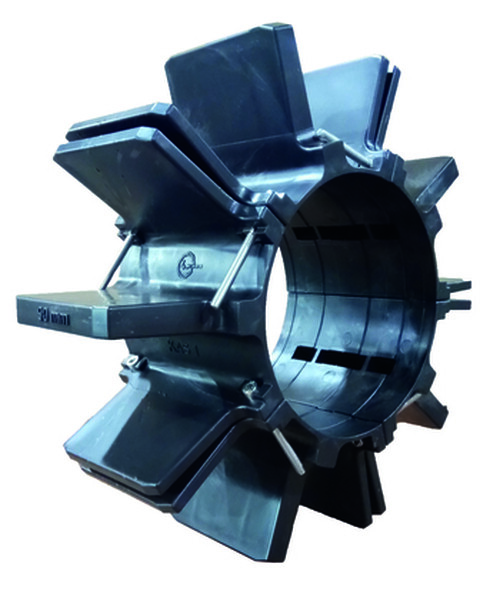

Les centreurs de canalisation du DN 100 au DN 300 sont conçus pour éviter tout contact entre une conduite et la gaine qu’elle traverse et faciliter sa mise en place.
Ils doivent être installés à intervalles réguliers autour de la conduite afin d’assurer son maintien et sa stabilité sur toute la longueur.
Ils sont composés d'éléments qui sont assemblés à l’aide de vis en acier inox :
- les vis sont positionnées à l’extérieur des patins, pour une facilité de montage ;
- matériaux : PP et inox AISI 304, pour une haute résistance ;
- tenue à la température : de -10 °C à + 90 °C ;
Documentation à télécharger
CENTREURS DE CANALISATION.pdf [pdf] - 523.96 KoDimensions des centreurs
DE de la conduite | Nombre d'éléments | Vis | distance maxi. recommandée (m) | Réf. centreurs | ||
|---|---|---|---|---|---|---|
| Mini. | Maxi. | Elément court EL-CT-C | Elément long EL-CT-L | Nbre./taille | ||
| 98 | 130 | 3 | 6 M6x70 | 2 | CENT-098-130-Hxxx* | |
| 130 | 172 | 4 | 8 M6x70 | 2 | CENT-130-172-Hxxx* | |
| 173 | 210 | 5 | 10 M6x70 | 2 | CENT-173-210-Hxxx* | |
| 211 | 228 | 3 | 6 M6x70 | 2 | CENT-211-228-Hxxx* | |
| 229 | 260 | 1 | 3 | 8 M6x70 | 2 | CENT-229-260-Hxxx* |
| 261 | 300 | 4 | 8 M6x70 | 1.5 | CENT-261-300-Hxxx* | |
| 301 | 345 | 1 | 4 | 10 M6x70 | 1.5 | CENT-301-345-Hxxx* |
| 346 | 380 | 5 | 10 M6x70 | 1.5 | CENT-346-380-Hxxx* |
*Remarque : xxx correspond à la taille des patins.
Données nécessaires :
Pour déterminer la référence du centreur ainsi que les accessoires, il est nécessaire de connaître :
- le diamètre extérieur de la conduite (DE) ;
- le diamètre intérieur de la gaine (DI) ;
- l’espace annulaire (Ea) disponible entre le DE et le DI, pour la définition de la hauteur des patins ;
- la longueur totale de la conduite, pour la définition du nombre de centreurs ;
- le matériau de la conduite, pour l’utilisation éventuelle de bande anti-glissement.
La détermination du nombre de centreurs se fait en fonction de la distance max. mais aussi en fonction du poids de la canalisation en charge (nous consulter). Il est aussi préconisé l’installation de deux supports en extrémité de canalisation, en raison des contraintes exercées lors de la pose.
Installation / Montage
Pour les conduites à surfaces lisses, il est nécessaire d’utiliser une bande anti-glissement.

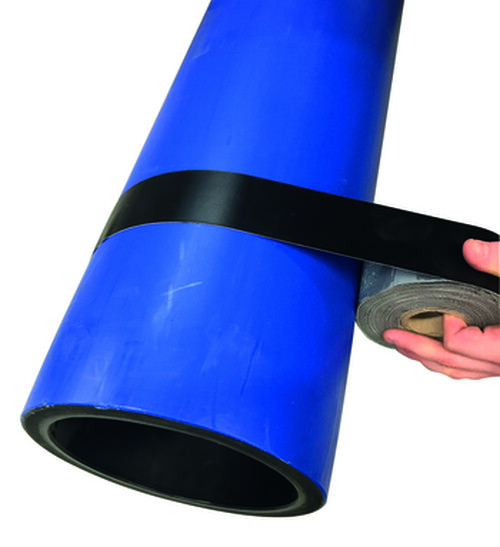

1. Apposer le ruban anti-glissement pour assurer la bonne tenue du centreur sur des tuyaux à surface lisse.

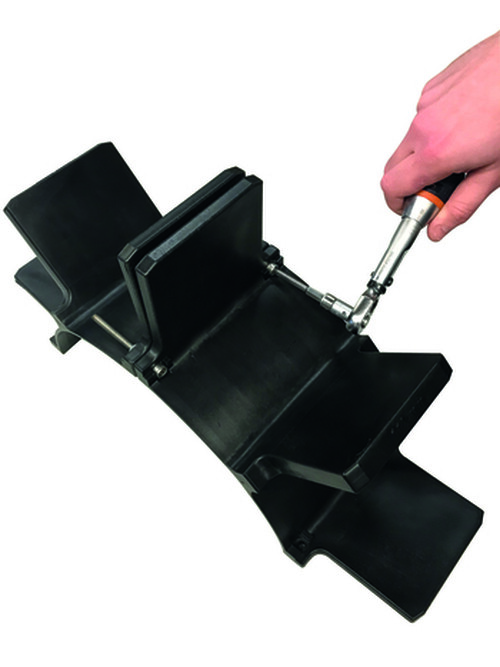

2. Joindre les éléments à l’aide des vis fournis sans serrer au maximum. Laisser les écrous aux extrémités des boulons.

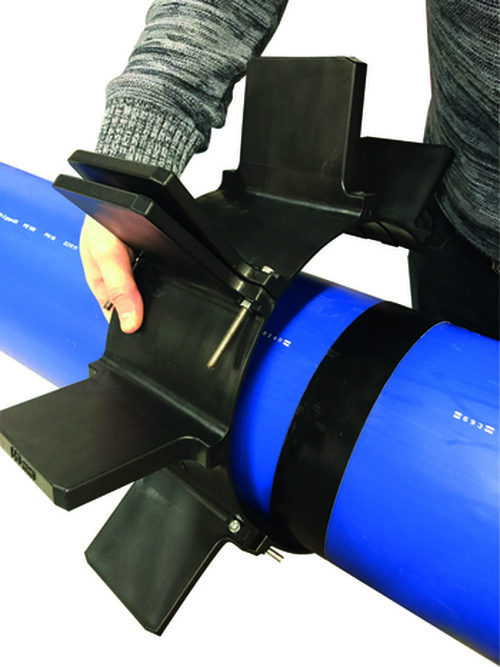

3. Installer le centreur sur le contour de la conduite, sur le ruban anti-glissement.

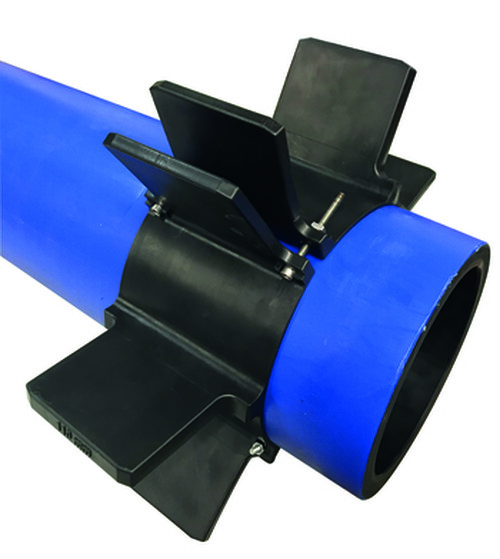

4. Assembler l’ensemble avec les deux derniers vis-écrous.

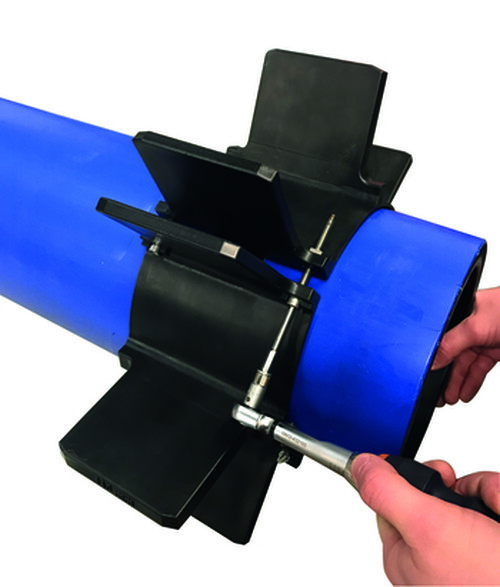

5. Lors du serrage, les écrous carrés (max. 8 Nm) doivent se positionner dans leurs logements. Visser uniformément tous les écrous.
