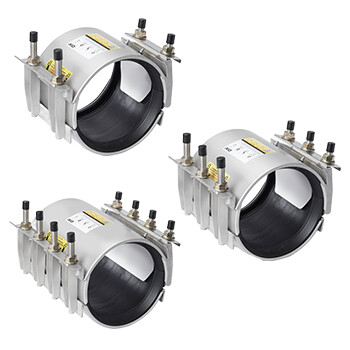

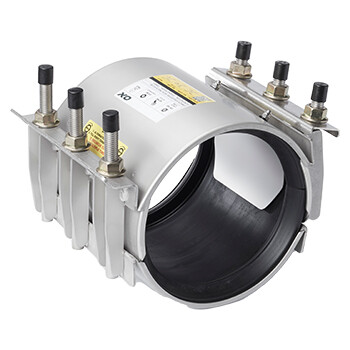

Manchons de réparation permanente - AQUAREP®

Caractéristiques


Les raccords AQUAREP®, sont conçus pour des applications sur réseaux pression, eau potable, irrigation et industrie.

Grâce au profil breveté de leur joint, les raccords AQUAREP® sont des solutions de réparation durables et définitives.

Ils permettent de réparer de façon permanente les conduites endommagées par tout type de casse :

  • cassure longitudinale, transversale,
  • due au cisaillement, à la déviation angulaire, à la corrosion, à la soudure, à la rupture

ou de permettre la connexion, l'emboîtement, le remplacement, la jointure de tronçons de canalisations.

De plus, ils s’installent sur tous types de canalisations :

  • PVC, fonte, acier, PRV, PP, PEHD, fibrociment.


Les raccords AQUAREP® disposent de l'Attestation de Conformité Sanitaire ACS N°16 MAT NY022 (qualité eau potable) délivrée par le ministère de la santé publique. (nous consulter).

Documentation à télécharger

RACCORDS AEP AQUAREP® [pdf] - 931.23 Ko

L'AQUAREP® est prévu pour réseaux pression, l'adduction d'eau potable et l'industrie mais peut aussi convenir pour l'assainissement.


Il existe en 3 largeurs du DN 40 au DN 600 mm pour couvrir un maximum de réparations :

  • Largeur 140mm du DN 40 à 200 ;
  • Largeur 210mm du DN 80 à 500 ;
  • Largeur 280mm du DN 40 à 600 ;

Il peut supporter jusqu'à 8° de déviation angulaire dynamique (4° de chaque côté) et jusqu'à 24 bars de pression.

De plus son profils de joint breveté lui permet de ne pas subir de déformation de sa partie centrale et évite la création de "bourrelets" à l'origine des problemes de cavitation, lors du serrage du raccord.


INSTALLATION / APPLICATION

L'installation de l'AQUAREP® est très rapide, il vous suffit de suivre les étapes suivantes :

  • etape-1-72dpi.jpg

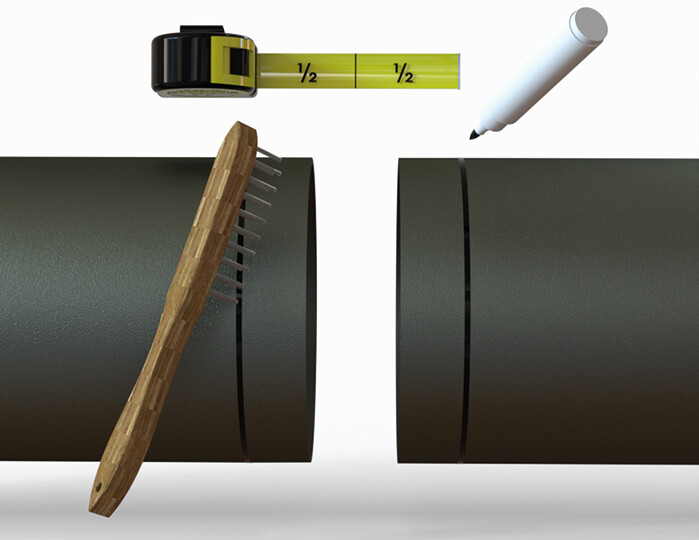

    ÉTAPE 1Nettoyez la surface et marquez la canalisation de chaque côté de la casse ou de la jonction à réaliser.
  • etape-2-72dpi.jpg

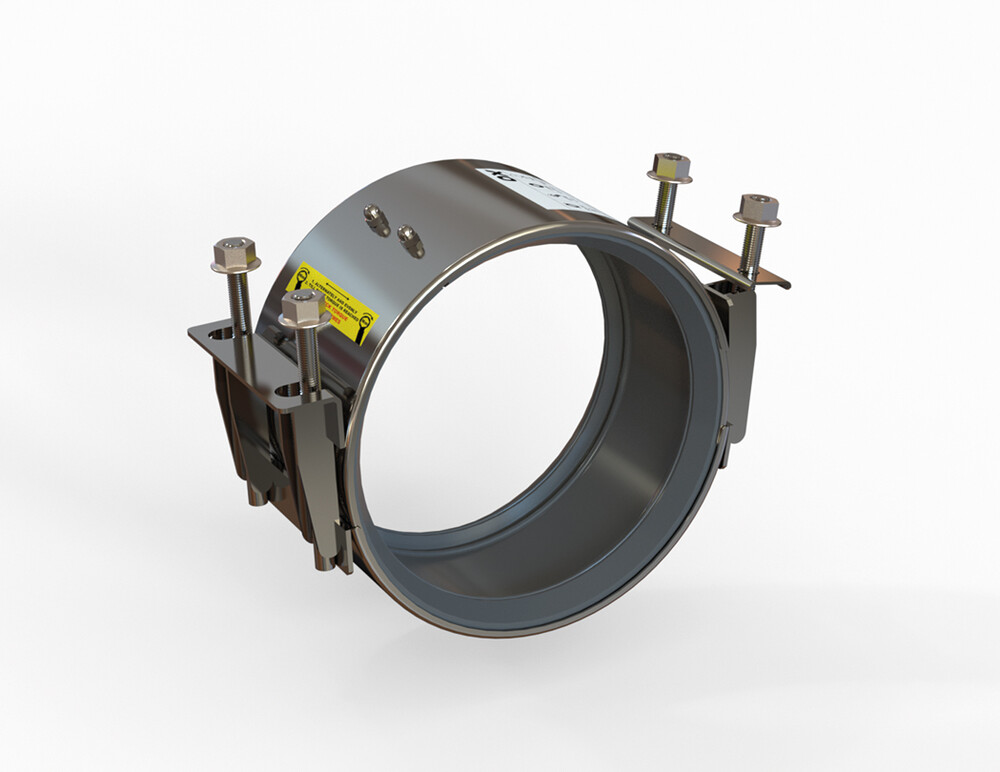

    ÉTAPE 2Dévissez les écrous jusqu’au bout des boulons, mais NE LES ENLEVEZ PAS.
  • etape-3-72dpi.jpg

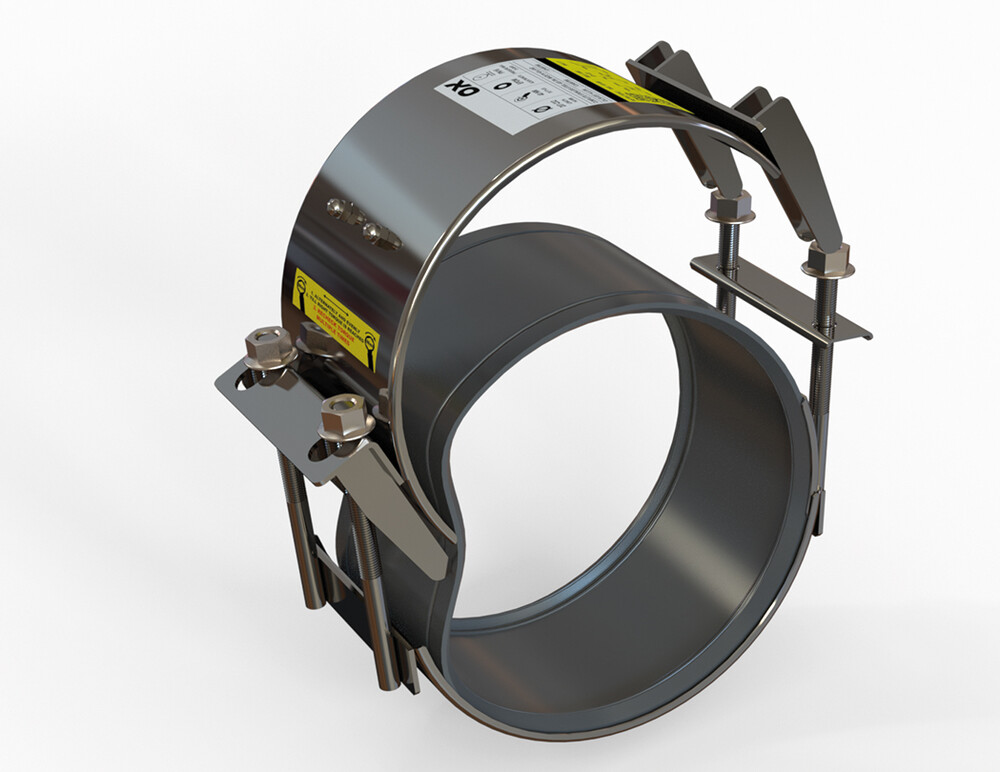

    ÉTAPE 3Ouvrez le raccord de réparation sur le côté en desserrant la charnière.
  • etape-4-72dpi.jpg

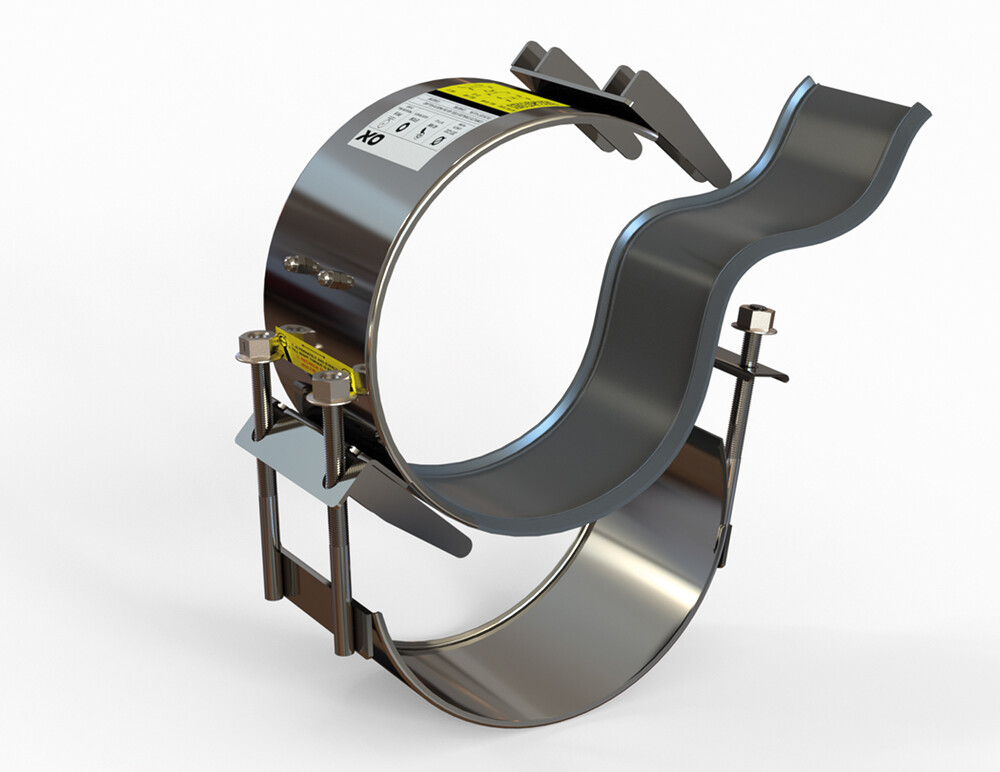

    ÉTAPE 4Enlevez le joint de la partie inférieure.

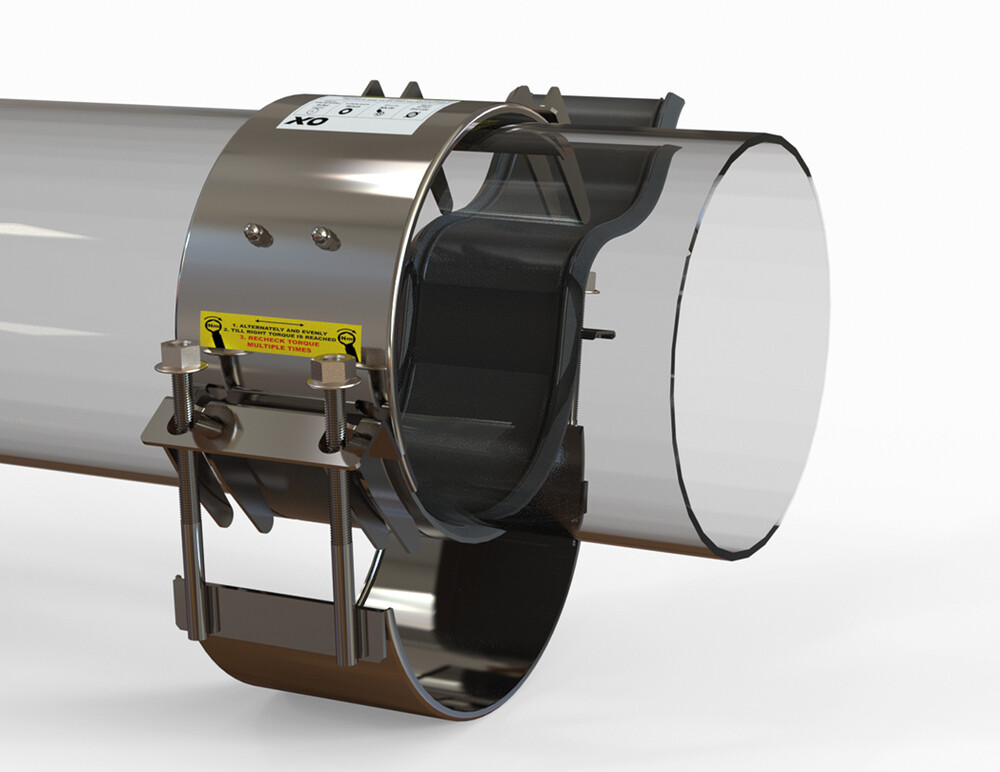

  • etape-5-72dpi.jpg
    ÉTAPE 5Enroulez la partie supérieure autour de la canalisation.
  • etape-6-72dpi.png

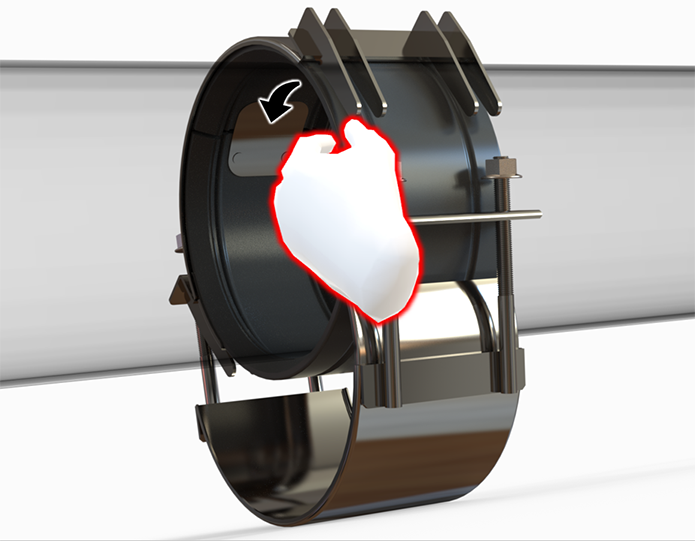

    ÉTAPE 6Plaquez le joint autour de la canalisation et placez l’extrémité du joint entre la demi-coque supérieure et la plaque de guidage. Pressez fortement le joint contre son extrémité.
  • etape-7-72dpi.jpg

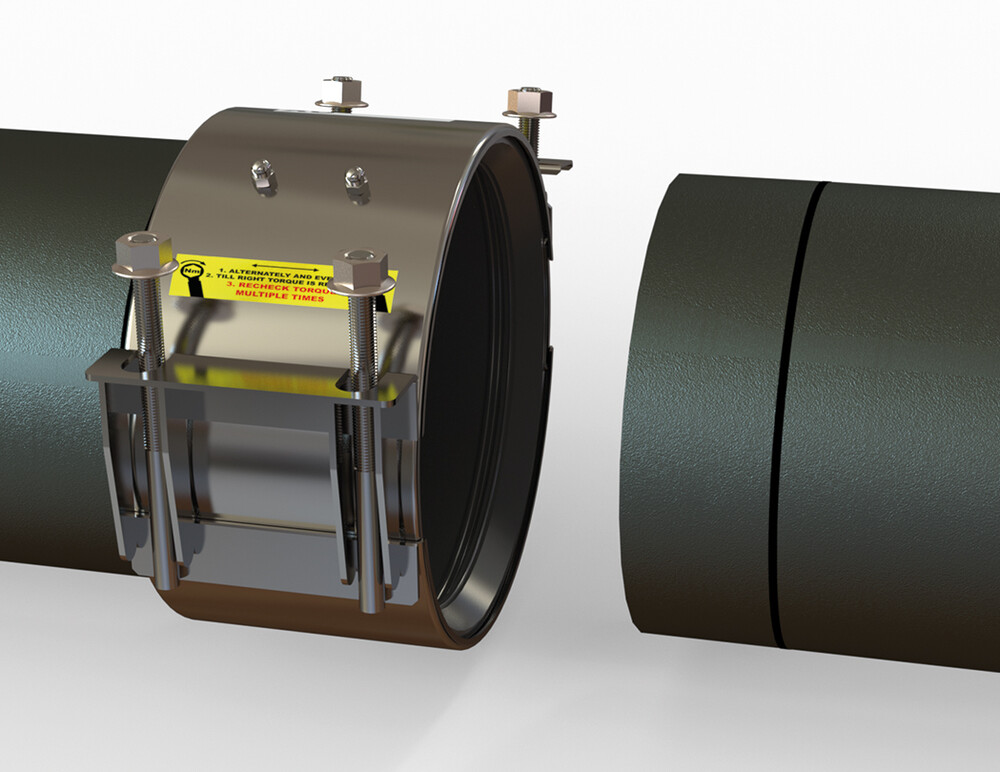

    ÉTAPE 7Faites glisser le raccord au-dessus de la casse ou de la jonction et vérifiez que les marques réalisées (étape 1) sont bien visibles de chaque côté du raccord.
  • etape-8-72dpi.jpg

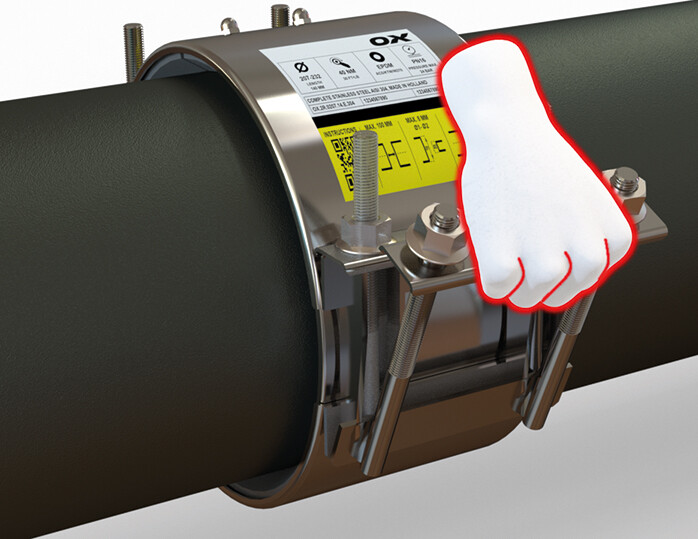

    ÉTAPE 8Ramenez la barre de compression sur les pattes de rigidité, ne forcez pas.

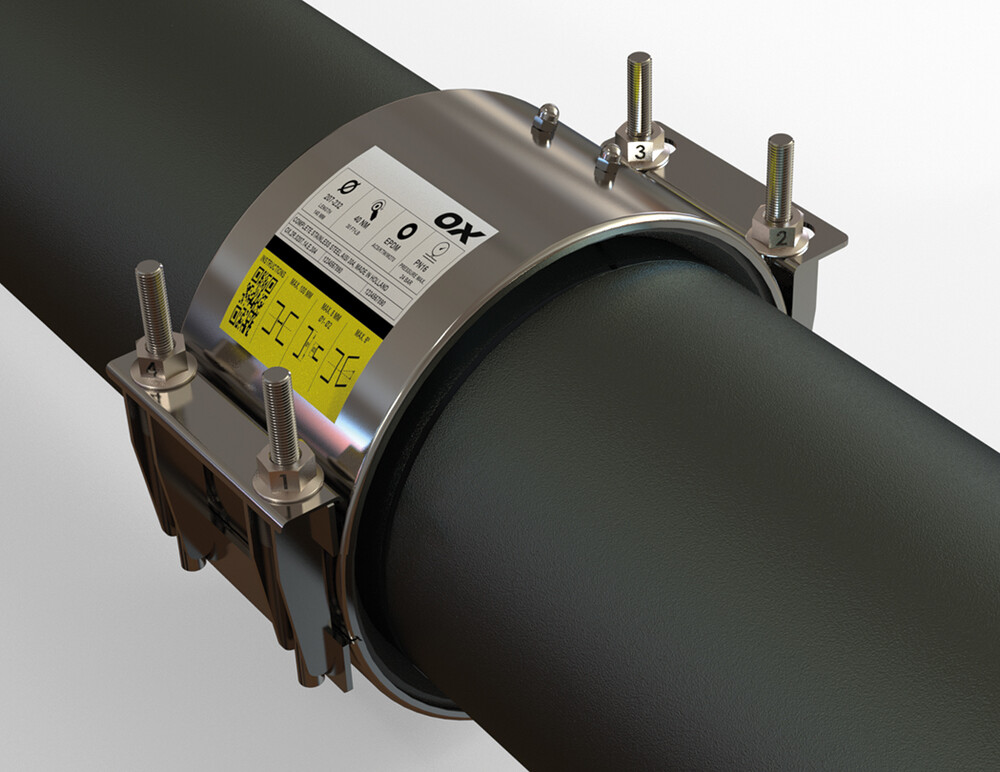

  • etape-9-72dpi.jpg
    ÉTAPE 9Serrez les écrous à la main uniformément et alternativement.

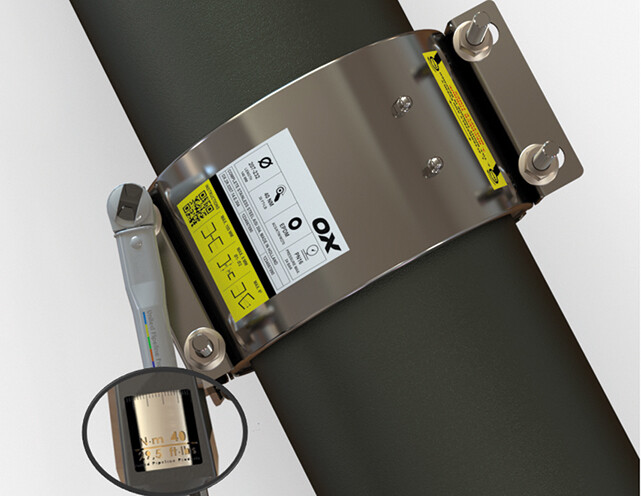

  • etape-10-72dpi.jpg
    ÉTAPE 10Serrez tous les écrous avec une clé dynamométrique uniformément et alternativement.

DIMENSIONS

AQUAREP® Largeur 140mm :

Réf.DNMini MaxiPs

AQ24L140E060

4043-6024

AQ24L140E064

5052-6424

AQ24L140E076

6559-7624

AQ24L140E084

8070-8424

AQ24L140E096

8080-9624

AQ24L140E109

8087-10924

AQ24L140E133

100108-13324

AQ24L140E144

100121-14424

AQ24L140E160

125138-16024

AQ24L140E169

125/150147-16924

AQ16L140E186

150164-18616

AQ16L140E213

200190-21316

AQ16L140E232

200207-23216

AQ16L140E252

200230-25216

Largeur maximale de la casse : 100mm.

AQUAREP® Largeur 210mm :

Réf.DNMini MaxiPs

AQ24L210E109

8087-10924

AQ24L210E133

100108-13324

AQ24L210E144

100121-14424

AQ24L210E160

125138-16024

AQ24L210E169

150147-16924

AQ16L210E174

125-150152-17416

AQ16L210E186

150164-18616

AQ16L210E202

150180-20216

AQ16L210E232

200207-23216

AQ16L210E259

200236-25916

AQ16L210E282

250260-28216

AQ16L210E318

300294-31816

AQ16L210E332

300310-33216

AQ16L210E358

300336-35816

AQ16L210E385

300/350363-38516

AQ16L210E435

400413-43516

AQ16L210E466

450434-46616

AQ16L210E498

450466-49816

AQ16L210E522

500490-52216

AQ16L210E560

500528-56016

Largeur maximale de la casse : 170mm.

AQUAREP® Largeur 280mm :

Réf.DNMini MaxiPs

AQ24L280E060

4043-6024

AQ24L280E064

5052-6424

AQ24L280E076

6559-7624

AQ24L280E084

8070-8424

AQ24L280E096

8080-9624

AQ24L280E109

8087-10924

AQ24L280E133

100108-13324

AQ24L280E144

100121-14424

AQ24L280E146

100/125124-14624

AQ24L280E160

125138-16024

AQ24L280E169

150147-16924

AQ16L280E174

150152-17416

AQ16L280E181

150159-18116

AQ16L280E186

150164-18616

AQ16L280E202

150180-20216

AQ16L280E232

200207-23216

AQ16L280E259

200236-25916

AQ16L280E282

250260-28216

AQ16L280E318

300294-31816

AQ16L280E332

300310-33216

AQ16L280E358

300336-35816

AQ16L280E385

300/350363-38516

AQ16L280E407

350/400385-40716

AQ16L280E435

400413-43516

AQ16L280E466

400434-46616

AQ16L280E522

450/500490-52216

AQ16L280E560

500528-56016

AQ16L280E638

600606-63816

Largeur maximale de la casse : 240mm.


Autres dimensions, nous consulter
