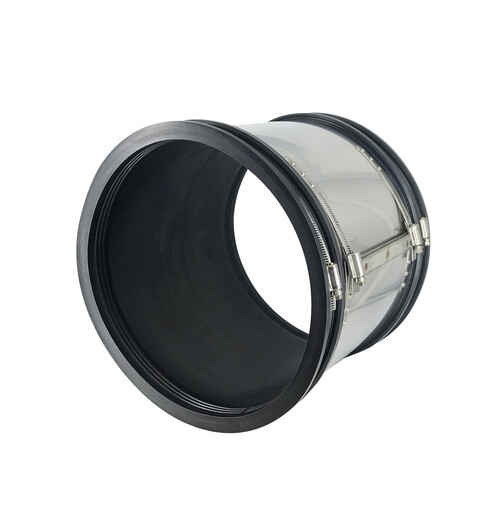

Raccords FLEX-SEAL® XL

Définissez vos raccordements en quelques clics grâce à la nouvelle application d’aide aux calculs de raccordement.
Retrouver également les tutoriels d'utilisation et de téléchargement sur notre chaîne Youtube :
Caractéristiques

Les raccords multi-matériaux Grande Largeur FLEX-SEAL Plus® XL existent du DN 300 au DN 600 mm.
Ils conviennent pour l'assainissement et les évacuations gravitaires.
Le raccord FLEX-SEAL® XL est le "grand frère" du raccord FLEX-SEAL Plus® SC en plus large (300 mm pour 190 mm), ce qui lui permet d'accepter des discontinuités de réseaux de tailles plus importantes.
Muni de fixations "HI-TORQUE", le raccord FLEX-SEAL® XL est hautement résistant.
Il peut supporter :
- jusquà 1,5 bar de pression ;
- des températures allant de -40°C à + 140°C ;
- de 1,5° a 5° déviation angulaire (selon les modèles) ;
- et jusqu'à 25 fois son DN en effort tranchant (nous consulter).
FLEX-SEAL® XL est fabriqué en EPDM et inox 304 ou peut être demandé en inox 316 (option).
Plus d'info : visiter notre "Usine Raccords" en ligne.
Documentation à télécharger
RACCORDS FLEX-SEAL XL.pdf [pdf] - 2.8 MoRACCORDS FLEX-SEAL Plus SOLUTIONS COMPLETES [pdf] - 16.67 MoCertifications et agréments à télécharger
Nom | Extension | Poids | |
---|---|---|---|
ATE RACCORDS FLEX SEAL | 1.68 Mo | Télécharger | |
DTA RACCORDS FLEX SEAL | 196.06 Ko | Télécharger | |
Certificat CSTB FLEX SEAL Plus 0301225 | 312.13 Ko | Télécharger | |
Certificat CSTB FLEX SEAL Plus 0401225 | 308.1 Ko | Télécharger |

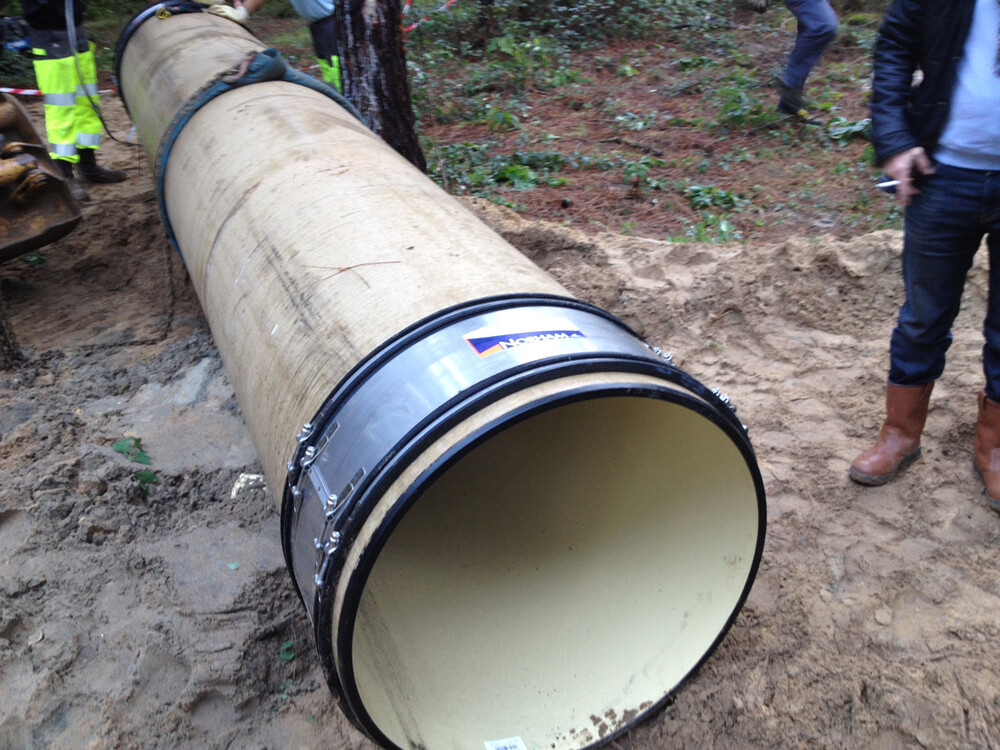

Installation / Application

Les raccords FLEX-SEAL® XL sont très faciles et rapides à installer. Munissez-vous simplement d'un tournevis.
- Prenez le plus grand des deux tuyaux à assembler et tracez un repère équivalent à la moitié de la largeur du raccord (soit à 150 mm du bout) ;
- glissez le raccord sur ce tuyau que vous venez de marquer ;
- rapprocher le deuxième tuyau le plus près possible, bout à bout avec le premier ;
- faites glisser le raccord pour qu'il chevauche les deux tuyaux et que son bord soit placé sur le repère ;
- visser les fixations jusqu'au blocage (le couple de serrage est préconisé sur l'étiquette du raccord et indiqué dans les instructions de pose toujours fournies avec le raccord).
Dimensions
Réf. | Largeur | Plages d'utilisation Ø Mini | Plages d'utilisation Ø Maxi |
---|---|---|---|
XL310 | 300 | 285 | 310 |
XL320 | 300 | 295 | 320 |
XL335 | 300 | 310 | 335 |
XL350 | 300 | 325 | 350 |
XL365 | 300 | 340 | 365 |
XL385 | 300 | 355 | 385 |
XL410 | 300 | 385 | 410 |
XL430 | 300 | 400 | 430 |
XL445 | 300 | 415 | 445 |
XL465 | 300 | 435 | 465 |
XL495 | 300 | 465 | 495 |
XL510 | 300 | 480 | 510 |
XL525 | 300 | 495 | 525 |
XL545 | 300 | 515 | 545 |
XL550 | 300 | 520 | 550 |
XL560 | 300 | 530 | 560 |
XL570 | 300 | 545 | 570 |
XL585 | 300 | 550 | 585 |
XL600 | 300 | 570 | 600 |
XL620 | 300 | 590 | 620 |
XL635 | 300 | 605 | 635 |
XL645 | 300 | 615 | 645 |
Dimensions en mm.
