Raccords FLEX-SEAL Plus® DC


Définissez vos raccordements en quelques clics grâce à la nouvelle application d’aide aux calculs de raccordement.

Retrouver également les tutoriels d'utilisation et de téléchargement sur notre chaîne Youtube :

https://www.youtube.com/channel/UCqdJYqj3sEYpmVJjbDoI5WA

Caractéristiques

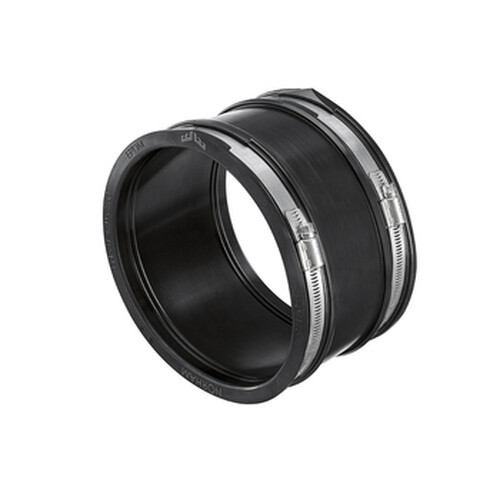

Le raccord multimatériaux FLEX-SEAL Plus® DC est un manchon souple en EPDM permettant d'assembler des tuyaux de diamètres voisins lorsque les risques de cisaillement sont faibles.

  • Il est muni du "Clip-In", un système breveté profilé dans l'EPDM, qui permet de maintenir les bandes de serrage en inox sur le raccord pendant le transport et pendant la pose.
  • Disponible du DN 32 au 275 mm il convient pour les évacuations du bâtiment et les travaux publics.
  • Il se destine à une utilisation sur des réseaux basse pression (maximum 0,6 bar) tels que :
    • les eaux pluviales,
    • les eaux usées,
    • les eaux chargées,
    • les évacuations gravitaires,
    • et l'assainissement.
  • Il peut être installé à l'intérieur des bâtiments comme à l'extérieur et peut être posé en aérien ou être enterré.
  • Il résiste à des températures comprises entre -40°C et + 140°C.

Les raccords de la gamme FLEX-SEAL Plus® DC disposent de l'Agrément Technique Européen n°09/0248 et du Document Technique d'Application n°17.2/10-225_V1 (nous consulter pour références concernées).

Pour en savoir plus : cliquez sur le lien pour visiter notre Usine Raccords

Documentation à télécharger

Raccords FLEX-SEAL Plus® solutions complètes [pdf] - 1.83 Mo

Certifications et agréments à télécharger

NomExtensionPoids
ATE RACCORDS FLEX SEALpdf1.68 Mo  Télécharger
DTA RACCORDS FLEX SEALpdf196.06 Ko  Télécharger
Certificat CSTB FLEX SEAL Plus 0301225pdf312.13 Ko  Télécharger
Certificat CSTB FLEX SEAL Plus 0401225pdf308.1 Ko  Télécharger

INSTALLATION / APPLICATION


Pour installer FLEX-SEAL Plus® DC, munissez vous d'un simple tournevis.

  • Faites un repère qui correspond à la moitié de la largeur du raccord sur le tuyau le plus grand.
  • Puis glisser le raccord sur ce tuyau,
  • Rapprocher le deuxième tuyau le plus près possible en veillant à bien l'aligner.
  • Faites glisser le raccord FLEX-SEAL Plus® DC jusqu'au repère.
  • Serrer les fixations sur les bandes de serrage jusqu'au blocage.

le couple de serrage recommandé est renseigné sur l'étiquette du raccord et dans les instructions de pose fournies avec le raccord.

Exemple d'application : Intégration du raccord FLEX-SEAL Plus® DC dans une "cheminée" de géomembrane.

Dimensions

Réf.LargeurPlages d'utilisation
Ø Mini
Plages d'utilisation
Ø Maxi
DC32642432
DC40643240
DC50644250
DC65885065
DC75906575
DC901027590
DC10010085100
DC115102100115
DC120120105120
DC137120120137
DC150120125150
DC162120137162
DC175120150175
DC180152160180
DC190120165190
DC200150175200
DC212150187212
DC225150200225
DC250150225250
DC275150250275

Dimensions en mm.

Documentation à télécharger

Raccords FLEX-SEAL Plus® solutions complètes [pdf] - 1.83 Mo
