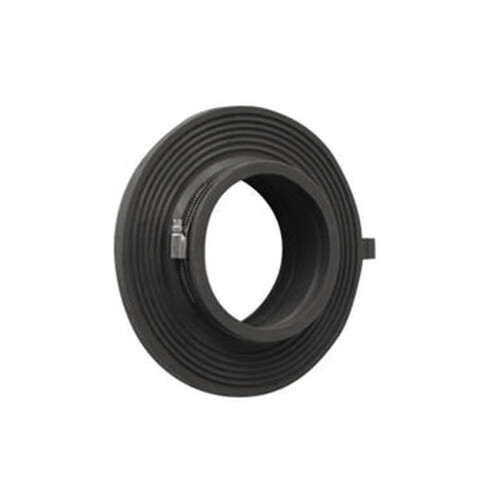

Joint de traversée de paroi WALL COLLAR®
Caractéristiques
Les joints WALL COLLAR® permettent de réaliser une étanchéité à l'eau d'une paroi traversée par un tuyau.
Domaines d'application :
- Fondations,
- Plafonds,
- Murs et sols.
Matériaux :
Corps : mélange NR/SBR
Collier de serrage : acier inox AISI 304
Vis : Acier galvanisé
Température d'utilisation : 75°C max. - Température Minimum : -40°C
Elongation : 500%
Résistance à la traction : 9.5N/mm2
Dimensions
| Ø ext. Canalisation mm | Plage d'utilisation Mini | Plage d'utilisation Maxi |
|---|---|---|
| 20/25 | 18 | 25 |
| 32 | 29 | 32 |
| 40 | 38 | 42 |
| 50 | 48 | 53 |
| 63 | 60 | 64 |
| 75 | 71 | 80 |
| 90 | 84 | 92 |
| 110 | 108 | 116 |
| 125 | 120 | 130 |
| 140 | 135 | 148 |
| 160 | 154 | 166 |
| 180 | 175 | 190 |
| 200 | 195 | 210 |
| 225 | 215 | 230 |
| 250 | 245 | 260 |
| 280 | 275 | 290 |
| 315 | 310 | 327 |
| 355 | 350 | 365 |
| 400 | 395 | 410 |
| 450 | 440 | 460 |
| 500 | 495 | 515 |
| 560 | 555 | 580 |
| 630 | 625 | 650 |
| 710 | 705 | 735 |
| 800 | 795 | 830 |
| 900 | 895 | 930 |
| 1000 | 995 | 1030 |
| 1200 | 1195 | 1240 |
| 1400 | 1395 | 1450 |
Dimensions en mm.
