Joints d'étancheité de paroi PRESSIO® STEEL

Caractéristiques


La gamme de joints d'étanchéité PRESSIO® STEEL procure une solution optimale aux risques d’infiltration entre une paroi pleine et les canalisations ou cables qui peuvent la traverser.

Domaines d'utilisation : pour canalisations rigides ou souples et câbles.

  • Du DN 20 au DN 200 en standard et jusqu'au DN 3000 sur mesure.


Les joints sont composés

  • d’élastomère (bague)
  • et d’Inox AISI 304 (bagues d’acier).


L’étancheité se fait par serrage de la visserie, qui entraine la compression de la bague d’élastomère entre les deux plaques d’inox.

La bague est positionnée entre la paroi et la canalisation ou les cables ; elle assure une étanchéité optimale jusqu’à 3 bars, (selon modèle, voir tableau des références) et peuvent supporter des températures allant de -30°C à 120°C.

Résistant à l'ozone et aux UV.

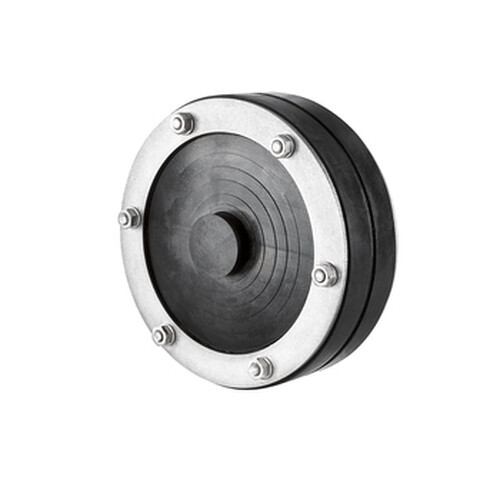

Version Universal

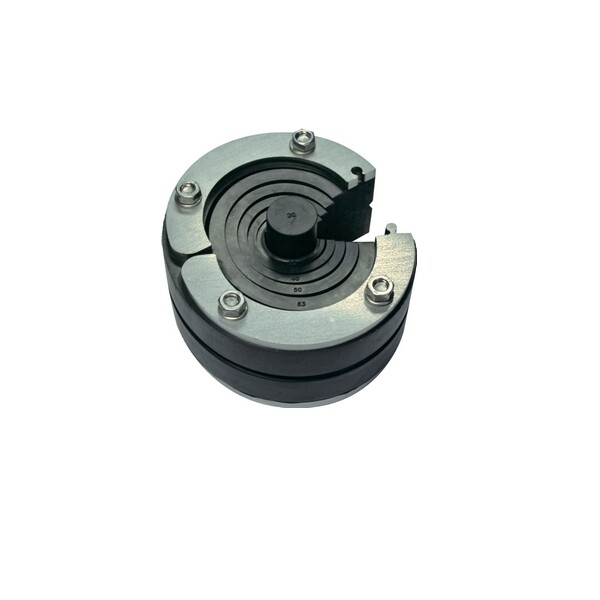

Modèle équipé de bagues concentriques retirables

Permet l'utilisation d'une référence pour 6 diamètres extérieurs possibles d'application :

  • DN 20 à 63 ;
  • DN 50 à 110 ;
  • DN 110 à 150.

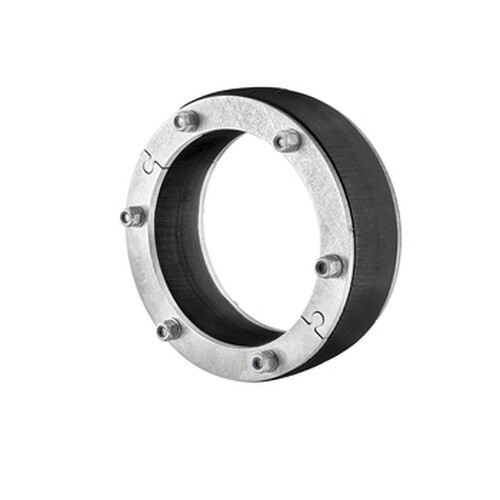

Version Split

Modèle avec bagues concentriques retirables, et ouvert pour permettre le montage sur des canalisations déjà en place (rénovations).

  • Du DN 20 à 63 mm
  • Etanchéité jusqu'à 1.5 bar.

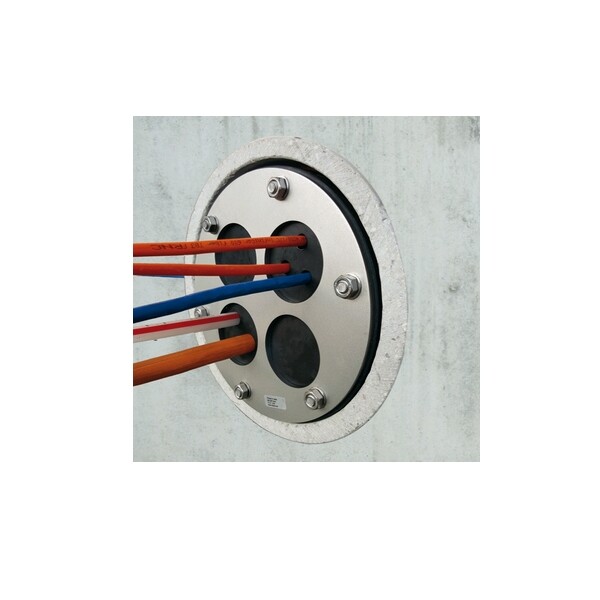

Version Spécial Câbles

Modèle avec bagues concentriques retirables pour permettre l'utilisation avec des câbles de différents diamètres :

  • Diamètre 6 à 30 mm
  • 4 orifices
  • Etanchéité jusqu'à 1 bar

Installation / Montage

PRESSIO® STEEL REGULAR ET SPLIT

PRESSIO® STEEL SPLIT : Après avoir ouvert le joint, venir découper la gomme en fonction du diamètre extérieur de la canalisation ou du câble.


Insérer complètement le joint dans la canalisation ; s'assurer que les écous font face à l'opérateur.

Insérer la canalisation dans le joint PRESSIO® STEEL ; la canalisation doit être maintenue centrée.

Serrer tour à tour tous les écrous au couple de serrage requis.


PRESSIO® STEEL UNIVERSAL ET SPECIAL CABLES

  • norham-photo-studio-joints-PRESSIO-STEEL-UNIVERSAL-SPLIT-4-cables-cut.png
    Etape 1 du montageAprès avoir ouvert le PRESSIO® STEEL UNIVERSAL, en fonction du diamètre extérieur de la canalisation ou du câble.
  • norham-photo-studio-joints-PRESSIO-STEEL-UNIVERSAL-CABLES-4.jpg

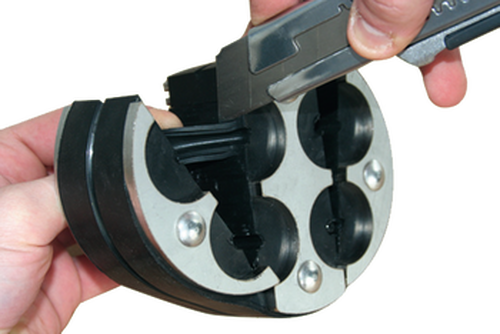

    Etape 2 du montageA l’aide d’un cutter venir découper la gomme.
  • norham-photo-chantier-joints-parois-cables-PRESSIO-STEEL-UNIVERSAL-CABLES.png

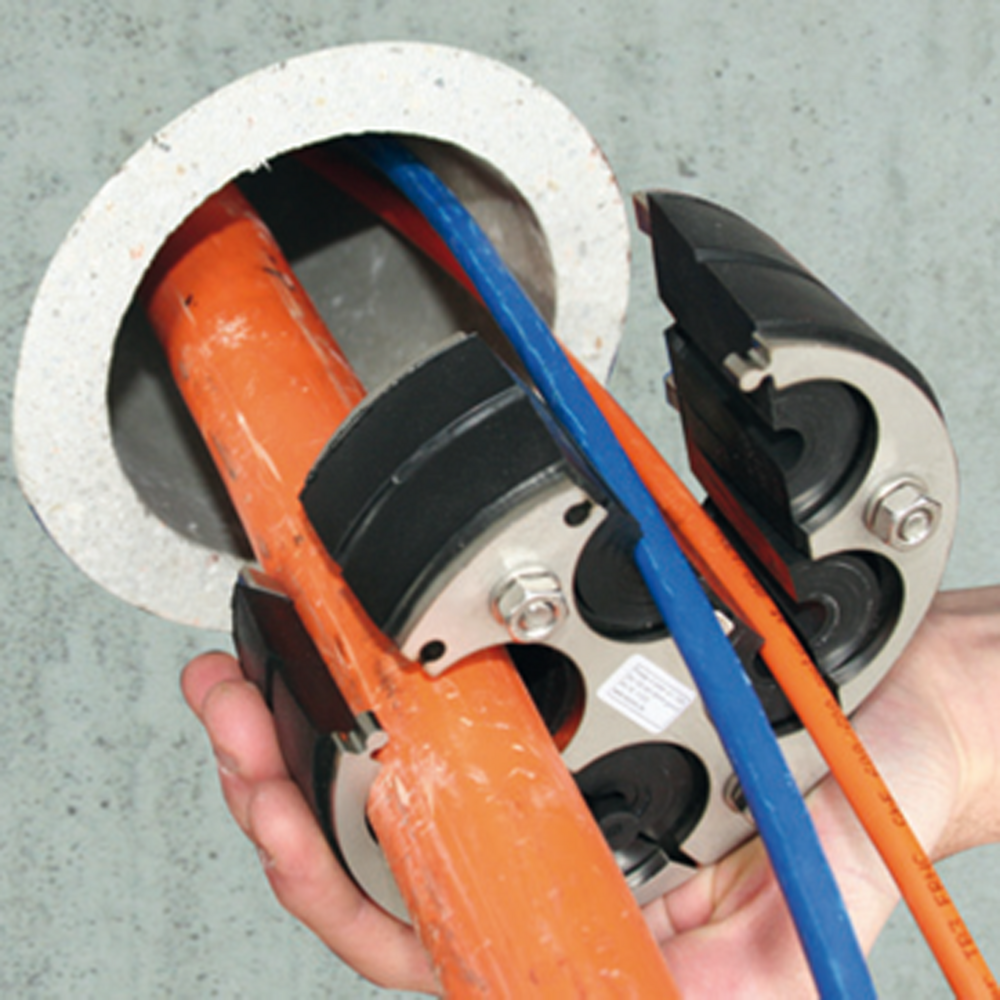

    Etape 3 du montageInsérer la canalisation ou le(s) câble(s) dans le PRESSIO® STEEL UNIVERSAL puis le fermer.
  • norham-photo-chantier-joints-parois-etancheite-PRESSIO-STEEL-UNIVERSAL-cables.png

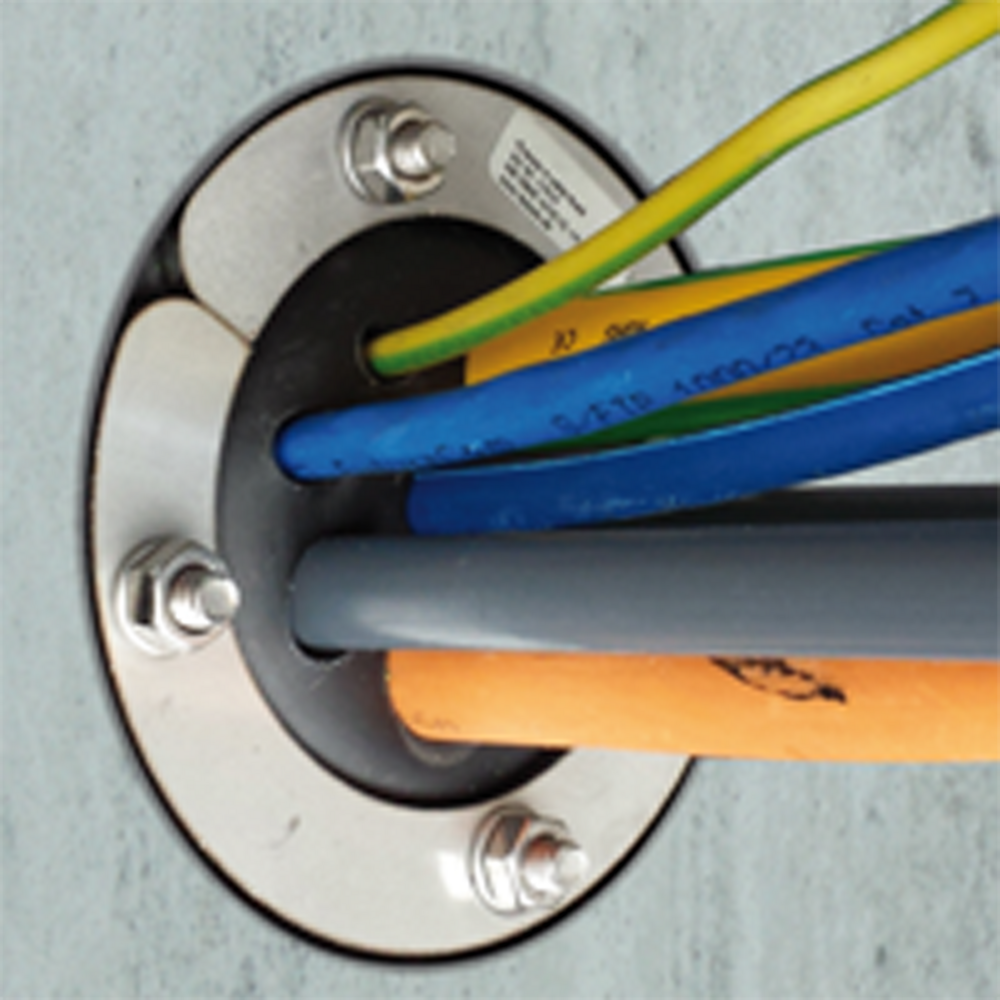

    Etape 4 du montageInsérer complètement le PRESSIO® STEEL UNIVERSAL dans la canalisation. S’assurer que les écrous font face à l’opérateur.
  • norham-photo-chantier-joints-parois-etancheite-cables-PRESSIO-STEEL.png

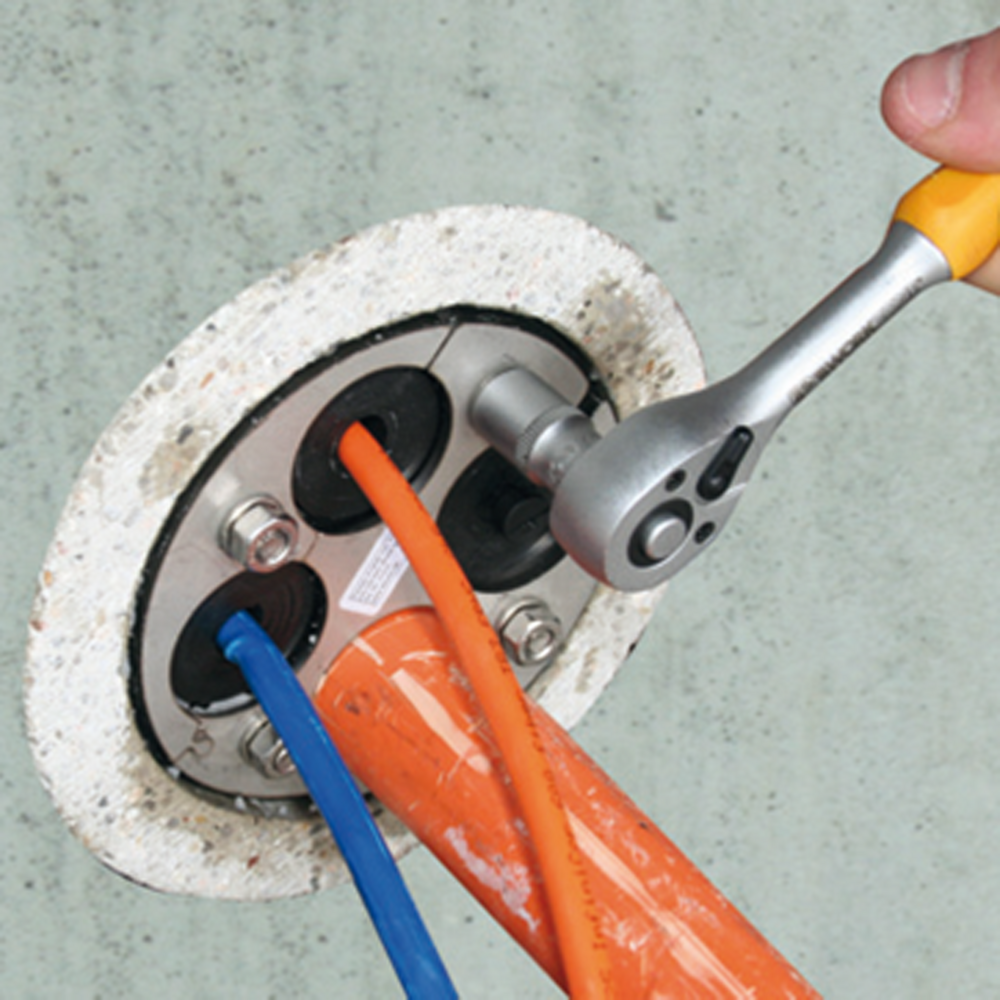

    Etape 5 du montageSerrer tour à tour, tous les écrous au couple de serrage requis.

Dimensions

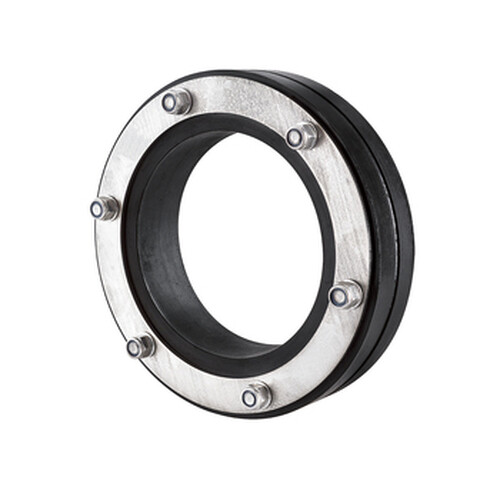

PRESSIO® STEEL Regular

Ref PS

PRESSIO® STEEL SPLIT

Ref PSS

Ø Orifice de paroi

mm

Øext canalisation

Mini

mm

Øext canalisation

Maxi

mm

050-012E

050-012E

50

6

12

070-022E

070-022E

70

10

22

070-032E

070-032E

70

24

32

070-041E

070-041E

70

32

41

080-028E

080-028E

80

20

28

080-040E

080-040E

80

32

40

080-050E*

080-050E*

80

40

50

100-022E

100-022E

100

15

22

100-028E

100-028E

100

20

28

100-032E

100-032E

100

25

32

100-040E

100-040E

100

32

40

100-044E

100-044E

100

36

44

100-051E*

100-051E*

100

41

51

100-056E

100-056E

100

46

56

100-065E

100-065E

100

55

65

125-040E

125-040E

125

35

40

125-050E

125-050E

125

45

50

125-064E

125-064E

125

55

64

125-070E

125-070E

125

61

70

125-078E

125-078E

125

70

78

150-040E

150-040E

150

35

40

150-054E

150-054E

150

46

54

150-066E

150-066E

150

56

66

150-078E

150-078E

150

69

78

150-091E

150-091E

150

79

91

150-094E

150-094E

150

85

94

150-097E*

150-097E*

150

90

97

150-110E

150-110E

150

98

110

200-103E

200-103E

200

88

103

200-115E

200-115E

200

108

115

200-126E

200-126E

200

116

126

200-128E

200-128E

200

119

128

200-141E

200-141E

200

132

141

200-144E

200-144E

200

135

144

200-160E

200-160E

200

150

160


Joint PRESSIO® STEEL [pdf] - 677 Ko
