Obturateurs gonflables avec by-pass multitailles
FLO-BLOC® - MTB et MTB-S2
Caractéristiques

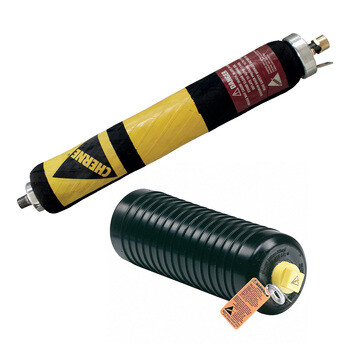

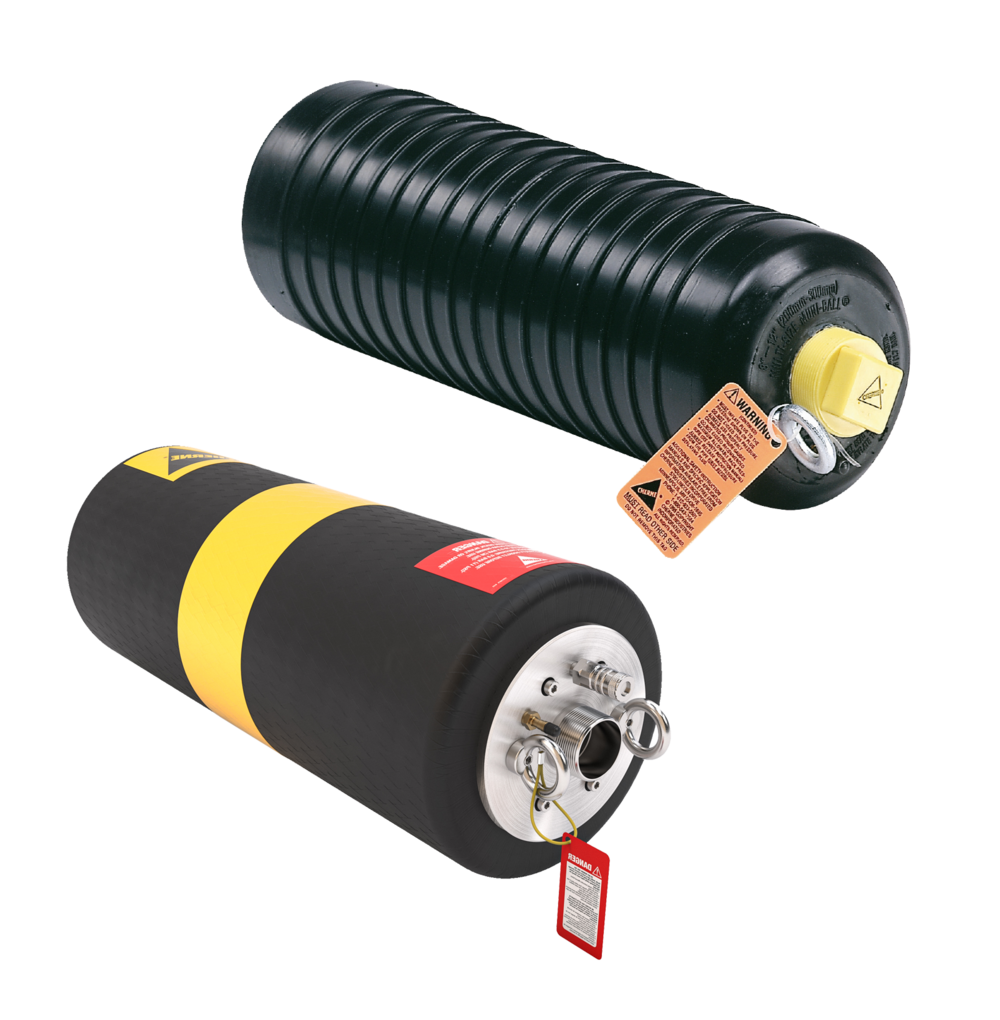

Les obturateurs gonflables FLO-BLOC® MTB et MTB-S2 peuvent être utlisés pour obturer tous types de canalisations d'assainissement de DN 100 à 1800.
Multitailles, une même référence peut couvrir plusieurs DN de canalisations. Economiques, les obturateurs MTB et MTB-S2 peuvent être réutilisés facilement pour d'autres conduites de DN différents.
Les obturateurs FLO-BLOC® MTB et MTB-S2 sont parfaits pour des obturations simples ou des déviations de flux amont. Temporaires, ils permettent d'effectuer une maintenance en aval de la section obturée ou sur un tronçon précis de canalisation dans le cas d'une déviation de flux.
- Ils sont conçus à partir de caoutchouc naturel (identique à celui utilisé dans la fabrication des pneumatiques) ;
- Ils sont équipés d'un by-pass 3/4", 1,5", 2", 3" ou 4". Ils sont également livrés avec un bouchon à visser sur le by-pass pour ainsi utiliser l'obturateur pour une obturation simple ;
- une valve de type Schrader (valve automobile) permet le gonflage ;
- un anneau de levage en alumimium combiné à une corde, chaîne ou canne d'extension assure un retrait à distance et en toute sécurité de l'obturateur.
La tenue à la pression des obturateurs FLO-BLOC® MTB et MTB-S2 varie de 0,4 à 1,2 bar (selon les références).

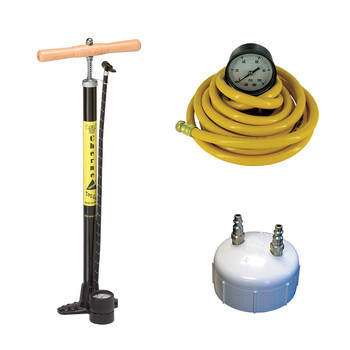

L'ensemble des accessoires de la gamme FLO-BLOC® fournis par NORHAM vous permettra une installation et un gonflage rapide des obturateurs FLO-BLOC® MTB et MTB-S2 (pression de gonflage : 0,83 à 2,40 bar selon les références).
Réaliser aussi des tests d'étanchéité à l'air ou à l'eau grâce à l'obturateur gonflable FLO-BLOC® MTB ou MTB-S2 couplé au modèle MT ou MT-S2.
Documentation à télécharger
Obturateur gonflable FLO-BLOC® [pdf] - 1.53 MoObturateurs gonflables FLO-BLOC® MTB et MTB-S2.pdf [pdf] - 873.85 KoInstallation / Application
Afin de vérifier que l'obturateur FLO-BLOC® MTB ou MTB-S2 et la canalisation soient bien compatibles :
- re-mesurer le diamètre intérieur de la canalisation à obturer. Celui-ci doit être compris dans la plage de tolérance de l'obturateur gonflable ;
- contrôler impérativement que l'obturateur MTB (ou MTB-S2) résiste à la contre-pression exercée. La tenue à la pression est indiquée dans la notice de pose fournie ;
- prendre soin de nettoyer l'intérieur du tuyau pour permettre une bonne adhérance à la canalisation et rendre le système étanche.
Il est également important de s'assurer que la surface intérieure de la conduite n'a pas d'aspérités pouvant percer ou couper l'obturateur.
- Brancher sur l'obturateur une rallonge de gonflage suffisamment longue pour que l'utilisateur soit dans une zone de sécurité. Une corde, une chaîne ou une canne d'extension attachée à l'anneau de levage vous permettra d'ôter l'obturateur à distance ;
- installer l'obturateur dans la canalisation à une distance du bord au moins égale au diamètre de la conduite (par exemple à 100 mm pour un DN 100) ;
- faire la connexion entre le système de gonflage et la rallonge ;
- gonfler l'obturateur FLO-BLOC® MTB (ou MTB-S2) en faisant attention de respecter la pression de gonflage indiquée sur la face avant de l'obturateur et sur la fiche d'instruction de pose fournie.
Pour dégonfler l'obturateur :
- il suffit de débrancher l'appareil de gonflage de la rallonge et d'exercer une pression sur la valve située à l'extrémité de la rallonge.
Kit d'utilisation standard pour une obturation simple :
Obturateur MTB + Rallonge de gonflage + Pompe manuelle.
Ou :
Obturateur MTB + Rallonge de gonflage + Soupape de sécurité + Compresseur (non vendu).
Options :
Kit-pompier 3/4" ou 1,5" ou 3" : pour déviation de flux amont ou tests d'étanchéité à l'eau.
Bouchon muni de 2 connexions rapides mâles + rallonge avec mano : pour tests d'étanchéité à l'air.
Dimensions
| Réf. | DN | Ø int. canalisation (mm) | Tenue à la pression air et eau (bar) | Pression de gonflage (bar | Poids (kg) | Longueur dégonflé (mm) | Ø by-pass (pouces) |
|---|---|---|---|---|---|---|---|
| *MT4-8B1/4-S2 | 100-200 | 100-200 | 0,8 | 2,5 | 3,5 | 425 | 1/4" M |
| *MT6-12B1/2-S2 | 150-300 | 150-300 | 0,8 | 2,5 | 5 | 540 | 1/2" M |
| MT8-10B2 | 200-250 | 178-260 | NC | NC | NC | 368 | 2" F |
| *MT8-16B2-S2 | 200-400 | 200-400 | 0,8 | 2,5 | 2,5 | 635 | 2" M |
| *MT12-24B2-S2 | 300-600 | 300-600 | 0,8 | 2,5 | 19 | 825 | 2" M |
| *MT16-32B3-S2 | 400-800 | 400-800 | 0,8 | 2,5 | 22 | 1135 | 3" M |
| *MT20-40B4-S2 | 500-1000 | 500-1000 | 0,8 | 2,5 | 26 | 1245 | 4" M |
| *MT24-48B4-S2 | 600-1200 | 600-1200 | 0,8 | 1,5 | 45 | 1525 | 4" M |
| MT24-48B4 | 600-1200 | 510-1270 | 0.7 | 1.5 | NC | 1730 | 4" M |
| MT48-72B4 | 1200-1800 | 1118-1835 | 0.4 | 0.8 | NC | 2635 | 4" M |
*Nouvelles références MTB-S2.
| Réf. | DN | Ø int. canalisation (mm) | Tenue à la pression air et eau (bar) | Pression de gonflage (bar | Poids (kg) | Longueur dégonflé (mm) | Ø by-pass (pouces) |
|---|---|---|---|---|---|---|---|
| *MT4-8B1/2-SI | 100-200 | 100-210 | 1,0 | 3,1 | 2,1 | 585 | 1/2" M |
| *MT6-12B1-SI | 150-300 | 140-311 | 1,0 | 3,1 | 4,3 | 635 | 1" M |
| *MT8-12B2-SI | 200-300 | 178-311 | 1,0 | 3,1 | NC | 470 | 2" M |
| *MT8-16B2-SI | 200-400 | 191-413 | 1,0 | 3,1 | 7,2 | 712 | 2" M |
| *MT12-18B3-SI | 300-450 | 273-464 | 1,0 | 3,1 | 12,7 | 635 | 3" M |
| *MT12-24B3-SI | 300-600 | 280-616 | 1,0 | 3,1 | 16 | 940 | 3" M |
*Flo-Bloc® MTB-SI - Jusqu'à épuisement des stocks.
