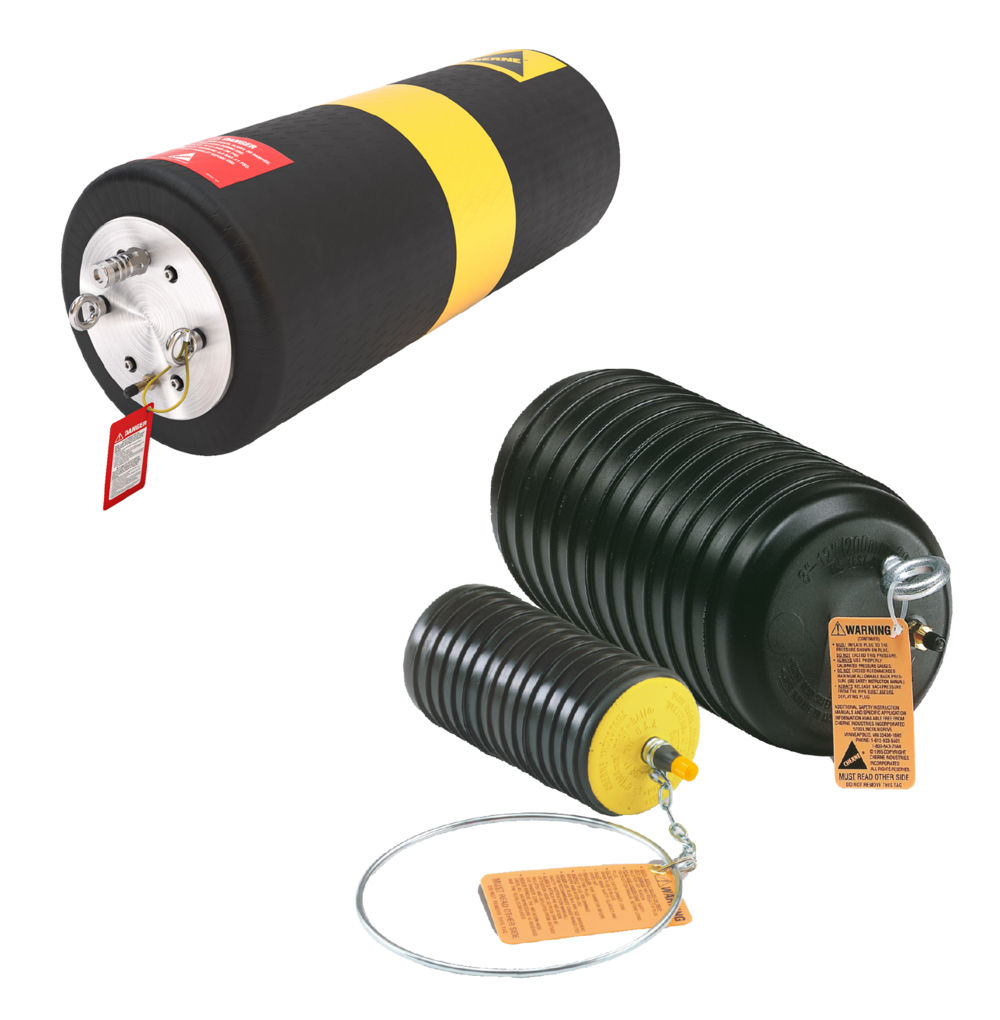

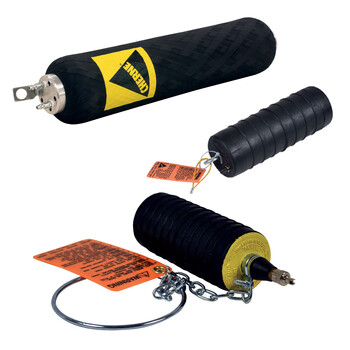

Obturateurs gonflables multitailles FLO-BLOC® - MT et MT-S2
Caractéristiques
Les obturateurs gonflables FLO-BLOC® MT et MT-S2 sont des obturateurs multitailles couvrant tous types de canalisations d'assainissement de DN 20 à 1800.
Les obturateurs FLO-BLOC® MT et MT-S2 sont parfaits pour des obturations simples et temporaires de flux amont afin d'effectuer la maintenance en aval de la section obturée.
- Les obturateurs FLO-BLOC® MT et MT-S2 sont conçus à partir de caoutchouc naturel (identique à celui utilisé dans la fabrication des pneumatiques) ;
- ils sont équipés en standard de valve de gonflage type Schrader (valve automobile) ;
- les références du DN 200 au DN 1800 possèdent en plus un anneau de levage en alumimium permettant d'y attacher une corde, chaîne ou canne d'extension pour retirer à distance et en toute sécurité l'obturateur.
Les obturateurs FLO-BLOC® MT résistent à une pression allant de 0,40 à 1,20 bar (selon les références).
L'installation et le gonflage (variant de 0,83 à 3,00 bar) se font grâce à l'ensemble des accessoires de la gamme FLO-BLOC® fournis par NORHAM.
Si nécessaire, les obturateurs gonflables FLO-BLOC® MT et MT-S2 couplés au modèle MTB ou MTB-S2, rendent possible la réalisation de tests d'étanchéité à l'air et à l'eau.
Documentation à télécharger
Obturateur gonflable FLO-BLOC® [pdf] - 1.53 MoObturateurs gonflables FLO-BLOC® MT et MT-S2.pdf [pdf] - 843.57 KoInstallation / Application
- Mesurer à nouveau le diamètre intérieur de la canalisation à obturer afin de s'assurer que la plage d'utlisation de l'obturateur FLO-BLOC® MT ou MT-S2 est compatible avec la conduite ;
- Vérifier obligatoirement que la contre-pression exercée sur l'obturateur est inférieure ou égale à tenue à la pression supportable par l'obturateur qui est indiquée dans la fiche d'instruction de pose fournie ;
- Nettoyer minutieusement l'intérieur de la conduite à l'endroit où va être installé l'obturateur FLO-BLOC® MT ou MT-S2 afin d'assurer son adhérence à la canalisation et rendre étanche le système ;
- Contrôler que la surface interne de la conduite n'a pas d'irrégularités pouvant percer ou couper l'obturateur ;
- Connecter une rallonge de gonflage à l'obturateur.
Elle doit être suffisamment longue pour que l'utilisateur soit hors de la zone dangereuse. Si le modèle vous le permet, vous pouvez accrocher à l'anneau de levage une corde, une chaîne ou canne d'extension pour retirer à distance l'obturateur.
- Insérer l'obturateur dans la canalisation à une distance du bord au moins égale au diamètre de la conduite (par exemple à 100 mm pour un DN 100) ;
- Connecter le système de gonflage à la rallonge ;
- Gonfler l'obturateur sans dépasser la pression de gonflage maximum (indiquée sur la face avant de l'obturateur et sur la fiche d'instruction de pose fournie) ;
- Débrancher la rallonge du système de gonflage.
L'obturateur se dégonfle par pression sur la valve située à l'extrémité de la rallonge.
Kit d'utilisation pour une obturation simple :
Obturateur MT + Rallonge de gonflage + Pompe manuelle.
Ou :
Obturateur MT + Rallonge de gonflage + Soupape de sécurité + Compresseur (non vendu).
Dimensions
| Réf. | DN | Ø int. canalisation (mm) | Tenue à la pression air et eau (bar) | Pression gonflage (bar) | Poids (kg) | Longueur dégonflé (mm) | ||
|---|---|---|---|---|---|---|---|---|
| MT0,75-1,25 | 20-30 | 20-33 | 1,2 | 3,1 | 0,10 | 67 | ||
| MT1-2 | 32-50 | 32-53 | 1,2 | 2,8 | 0,11 | 141 | ||
| MT2-3 | 50-75 | 48-80 | 1,2 | 2,4 | 0,13 | 141 | ||
| MT3-4 | 75-100 | 70-108 | 1,2 | 2,8 | 0,22 | 132 | ||
| *MT4-8-S2 | 100-200 | 100-200 | 0,8 | 2,5 | 2,5 | 425 | ||
| *MT6-12-S2 | 150-300 | 150-300 | 0,8 | 2,5 | 3,3 | 540 | ||
| *MT8-16-S2 | 200-400 | 200-400 | 0,8 | 2,5 | 5,5 | 635 | ||
| *MT8-20-S2 | 200-500 | 200-500 | 0,8 | 2,5 | 8 | 800 | ||
| *MT12-24-S2 | 300-600 | 300-600 | 0,8 | 2,5 | 12 | 825 | ||
| *MT16-32-S2 | 400-800 | 400-800 | 0,8 | 2,5 | 22 | 1135 | ||
| *MT20-40-S2 | 500-1000 | 500-1000 | 0,8 | 2,5 | 26 | 1245 | ||
| *MT24-48-S2 | 600-1200 | 600-1200 | 0,8 | 1,5 | 45 | 1525 | ||
| MT48-72 | 1200-1800 | 1118-1835 | 0,4 | 0,8 | 132,0 | 2540 |
* Nouvelle références MT-S2.
| Réf. | DN | Ø int. canalisation (mm) | Tenue à la pression air et eau (bar) | Pression gonflage (bar) | Poids (kg) | Longueur dégonflé (mm) | ||
|---|---|---|---|---|---|---|---|---|
| *MT4-8-SI | 100-200 | 92-210 | 1,0 | 3,1 | 1,70 | 585 | ||
| *MT6-12-SI | 150-300 | 140-310 | 1,0 | 3,1 | 3,2 | 635 | ||
| *MT8-16-SI | 200-400 | 186-413 | 1,0 | 3,1 | 5,2 | 712 | ||
| *MT12-18-SI | 300-450 | 279-464 | 1,0 | 3,1 | 9,4 | 635 | ||
| *MT12-24-SI | 300-600 | 279-616 | 1,0 | 3,1 | 12,7 | 940 | ||
| *MT24-48-SI | 600-1200 | 521-1270 | 0,7 | 2,5 | 57,0 | 2147 |
* Flo-Bloc® MT-SI - Jusqu'à épuisement des stocks.
