Obturateurs gonflables avec by-pass unitaille

FLO-BLOC® - UTB

Caractéristiques

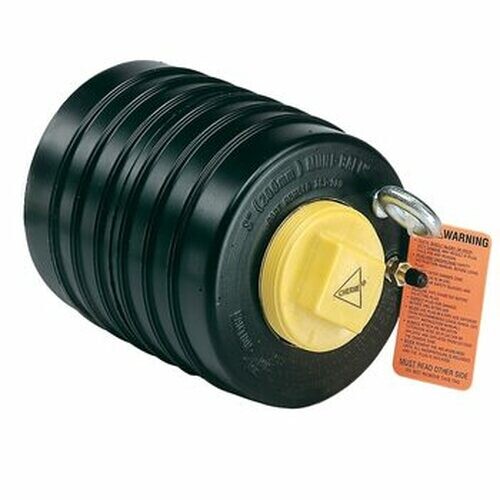

Les obturateurs gonflables FLO-BLOC® UTB sont utilisés temporairement lors d'obturation de canalisations d'assainissement et de toutes sortes de matériaux.

Les obturateurs FLO-BLOC® UTB sont unitaille, c'est à dire qu'ils ne couvrent qu'un seul DN de canalisation entre le DN 40 et 400.

Les FLO-BLOC® UTB sont parfaits pour des déviations d'effluent grâce au by-pass 3/4" ou 1,5" ou 3" (selon les références).

Il est également possible de réaliser de simples obturations de flux amont (pour une maintenance en aval de la section obturée, par exemple) à l'aide du bouchon à visser sur le by-pass fournis avec l'obturateur.

  • Ils sont conçus en caoutchouc naturel (identique à celui utilisé dans la fabrication des pneumatiques) ;
  • ils sont équipés d'une valve de gonflage type Schrader (valve automobile) ;
  • un anneau de levage en aluminium permet d'attacher une corde, chaîne ou canne d'extension pour retirer à distance l'obturateur et ainsi garantir une meilleure sécurité de l'opérateur.

Les obturateurs FLO-BLOC® UTB résistent à une pression de 0,90 à 1,50 bar.

Les accessoires de la gamme FLO-BLOC® proposés par NORHAM vous permettront l'installation et le gonflage de l'obturateur (pression de gonflage : 2,40 à 2,80 bar selon les références).

Si besoin, les obturateurs gonflables FLO-BLOC® UTB couplés aux modèles UT, rendront possible la réalisation de tests d'étanchéité à l'air et à l'eau.

Documentation à télécharger

Obturateurs gonflables FLO-BLOC® [pdf] - 1.27 Mo

Installation / Application

Il est important de vérifier que la plage d'utilisation de l'obturateur FLO-BLOC® UTB est adéquat avec le diamètre intérieur du tuyau. Pour cela, mesurer à nouveau le diamètre intérieur.

Contrôler que l'obturateur peut supporter la pression exercée. La tenue à la pression est indiquée dans la notice de pose fournie avec le produit.

Pour une bonne adhérence de l'obturateur à la canalisation et rendre ainsi étanche le système, l'endroit où va être posé le FLO-BLOC® UTB doit être bien propre et ne comporter aucune aspérité pouvant percer ou couper l'obturateur.

Pour cela :

  • procéder à une vérification et à un nettoyage de la surface interne de la conduite où va être installé le produit ;
  • connecter la rallonge de gonflage à l'obturateur. Elle doit être assez longue pour que l'utilisateur soit hors de la zone dangereuse ;
  • accrocher l'écrou de levage à une corde, une chaîne ou canne d'extension pour enlever à distance l'obturateur et garantir encore une meilleure sécurité de l'opérateur ;
  • installer l'obturateur dans la conduite à une distance du bord au moins égale au diamètre de la conduite (par exemple à 100 mm pour un DN 100) ;
  • relier la rallonge et l'appareil de gonflage.

Vous pouvez gonfler l'obturateur en faisant bien attention de ne pas aller au delà de la pression de gonflage maximum indiquée sur la face avant de l'obturateur et sur la notice de pose fournie par Norham.

L'application finie, ôter le système de gonflage et appuyer sur la valve située en bout de rallonge afin de dégonfler l'obturateur UTB.


Kit d'utilisation pour une obturation simple :

Obturateur UTB + Rallonge de gonflage + Pompe manuelle.

Ou :

Obturateur UTB + Rallonge de gonflage + Soupape de sécurité + Compresseur (non vendu).

Options :

Kit-pompier 3/4" ou 1,5" ou 3" : pour déviation de flux amont ou tests d'étanchéité à l'eau.

Bouchon muni de 2 connexions rapides mâles + rallonge avec mano : pour tests d'étanchéité à l'air.

Dimensions

RefDNØ int. Canalisation Mini (mm)Ø int. Canalisation Maxi (mm)Pression gonflage (bar)Tenue à la pression air (bar)Tenue à la pression eau (bar)Ø By-pass (")Poids (kg)Longueur (mm)
UT1,5B1/44038482,81,51,51/4" M0,297
UT2B1/85048572,81,51,51/8“ F0,3152
UT3B3/47567832,81,51,5¾ “ F0,5203
UT4B3/4100831082,81,51,5¾ “ F0,7203
UT5B3/41251001502,41,21,2¾ “ F1,1273
UT6B1.51501441592,40,90,91 ½ “ F1178
UT8B32001782102,40,90,93 “ F2,3254
UT10B32502292602,40,90,93 “ F4298
UT12B33002673112,40,90,93 “ F6350
UT16B34003564132,40,90,93 “ F15502

Documentation à télécharger

Obturateurs gonflables FLO-BLOC® [pdf] - 1.27 Mo
Certifications Iso 9001-2008
