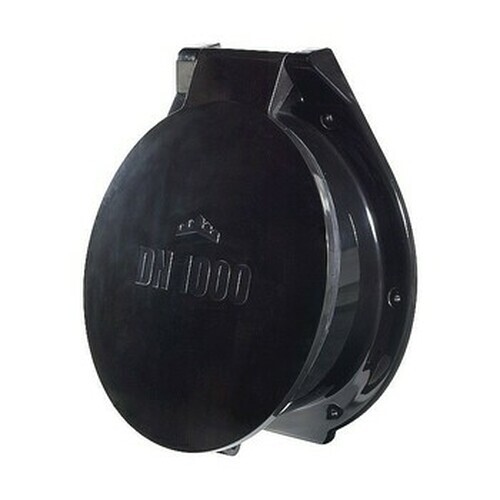

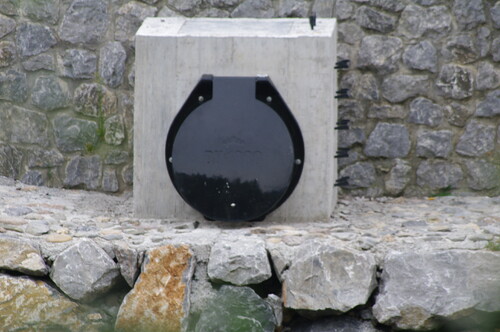

Clapets de nez muraux MULTI NB 700 à 1500

Caractéristiques


Les MULTI NB 700 à 1500 sont des clapets de nez à battant incliné avec bride ISO PN 10 pour fixation :

  • sur paroi verticale (chevilles à frapper en inox 316 fournies) ;
  • ou sur bride normalisée (visserie spéciale à prévoir).

Comme les clapets de nez à battant incliné, les MULTI NB 200 à 600, ils sont conçus pour protéger contre tout refoulement d'eau venant de l'aval.

Ils s'adaptent à des canalisations de plus grands diamètres soit du DN 700 au DN 1500.

Les clapets MULTI NB présentent également de très bons critères d'étanchéité grâce à leur mécanisme simple sans contrepoids.

Hautement résistants à la corrosion, aux intempéries, aux ultraviolets, aux chocs thermiques et aux sollicitations mécaniques, ls peuvent aussi supporter jusqu'à 1 bar de pression.

De plus, ils sont beaucoup plus légers que les clapets classiques, leur pose est donc plus facile et plus rapide.

  • Les clapets anti-retour MULTI NB sont fabriqués en résine polyester isophtalique renforcée de fibres de verre, avec Gel Coat isophtalique appliqué sur toutes les surfaces ;
  • les axes et visserie sont en acier inox AISI 316 et le joint standard en EPDM.

Document à télécharger

Clapets anti-retour MULTITUBE [pdf] - 2.5 Mo

Option

A savoir :

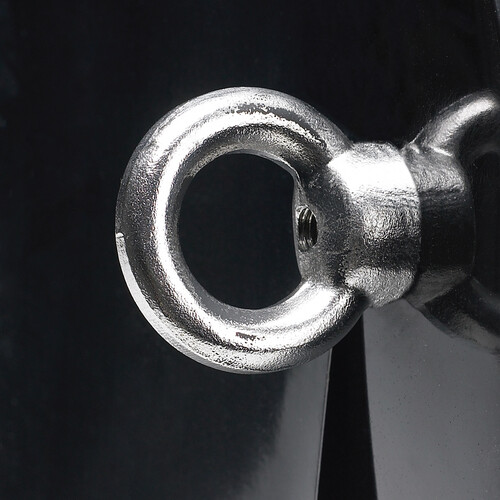

Tous les clapets NORHAM peuvent être fournis avec un écrou-anneau de levage en inox pour permettre une manipulation à distance facile et rapide.

NORHAM peut également vous proposer des réalisations sur-mesure (en polyester ou PEHD) selon vos applications particulières (voir quelques exemples de solutions sur-mesure).

Notre atelier polyester est ouverte à la visite virtuelle.


Installation / Application


Avant de commencer l'installation, préparer les outils nécessaires :

  • perceuse et mèche Ø 8 (DN 700 et 800) ou Ø 12 (autres DN) ;
  • clé de serrage 13 (DN 700 et 800) ou 19 (autres DN) ;
  • marteau ;
  • goujons d'ancrage livrés avec le clapet (8/30 pour DN 700 et 800 ou FBN 12/45 pour autres DN) ;
  • et préparer la surface de fixation (elle doit être lisse et verticale autour de l’orifice débouchant).

Pour des raisons de facilité de pose, il peut être utile d’ôter le battant.

Commencer l'installation en plaçant le corps du clapet sur la paroi :

  • le centrer et tracer des repères à l'endroit des points de fixation situés sur la bride ;
  • percer à l'endroit de ces repères (pour les DN 700 et 800 au Ø 8 mm et 65 mm de profondeur et pour les autres DN au Ø 12 mm et 75 mm de profondeur) et placer les fixations en position ;
  • re-positionner le corps du clapet sur les fixations en place et serrer uniformément tous les boulons avec un couple de serrage de 18 (DN 700 et 800) ou 50 (autres DN) N.m.

Terminer en re-fixant le battant et son système axial sur le clapet et en serrant toutes les vis.

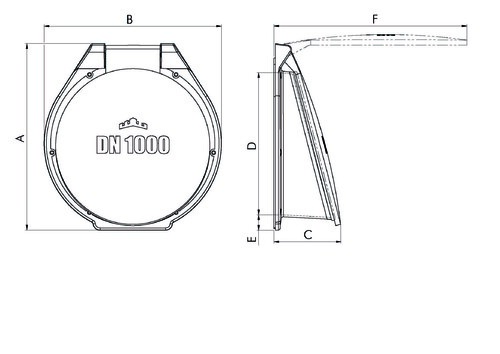

Dimensions

Réf.DNA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)Poids (kg)
MULTI700NB7001000935465695110105046,0
MULTI800NB80010901035525800110111272,0
MULTI1000NB10001330126553510201101390107,0
MULTI1200NB12001521144069512001001620150,0
MULTI1400NB14001760164080014001001820160,0
MULTI1500NB15001855174087015001001965180,0

Document à télécharger

Clapets anti-retour MULTITUBE [pdf] - 2.5 Mo
