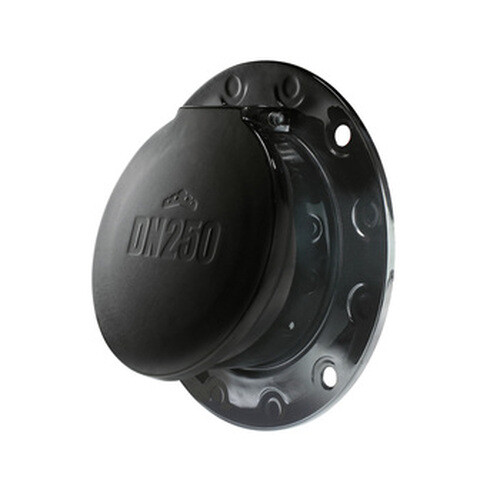

Clapets de nez muraux MULTI NB 200 à 600

Caractéristiques


Les MULTI NB 200 à 600 sont un modèle de clapets de nez à battant incliné avec bride ISO PN 10 pour fixation sur paroi verticale (chevilles à frapper en inox 316 fournies) ou sur bride normalisée (visserie spéciale à prévoir).

Son nouveau design améliore encore la résistance mécanique et les rend encore plus légers.

  • Ils sont disponibles du DN 200 au 600 (et jusqu'à 1500, voir Multi NB 700 à 1500), les clapets de nez MULTI NB sont prévus pour empêcher les eaux de remonter à travers les canalisations d'assainissement lors de crues ou d'inondations ;
  • les clapets à bride Multi NB résistent à 1 bar de pression.

Ils conviennent parfaitement pour les eaux pluviales, eaux de surface et les eaux de mer.

Grâce à ces matériaux, les clapets MULTI NB offrent une très bonne résistance à la corrosion, aux intempéries, aux ultraviolets, aux chocs thermiques et aux sollicitations mécaniques.

  • Les clapets anti-retour Multi NB sont fabriqués en résine polyester isophtalique renforcée de fibres de verre, avec Gel Coat isophtalique appliqué sur toutes les surfaces ;
  • les axes et visserie qui les composent sont en acier inox AISI 316 pour une très bonne tenue dans le temps ;
  • le joint est en EPDM et garantit une parfaite étanchéité des clapets même pour des contre pressions très faibles.

Documentation à télécharger

Clapets anti-retour MULTITUBE [pdf] - 2.5 Mo

Options

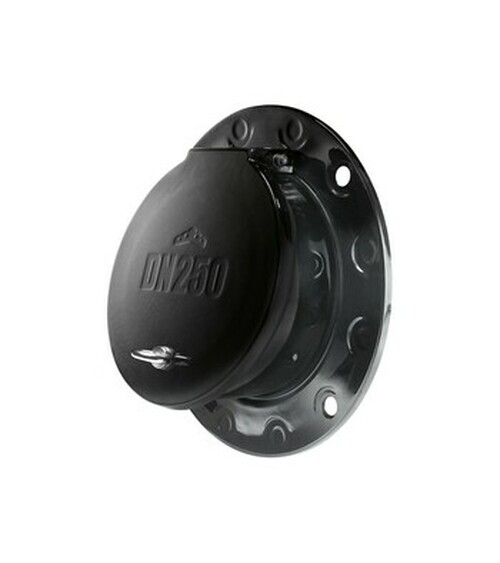

Tous les clapets muraux MULTI NB peuvent être munis d'un écrou-anneau de levage inox en option, afin de permettre une manipulation à distance, facile et rapide.

Pour voir comment sont fabriqués les clapets MULTI NB en détail, visiter notre "Usine Polyester" en ligne.

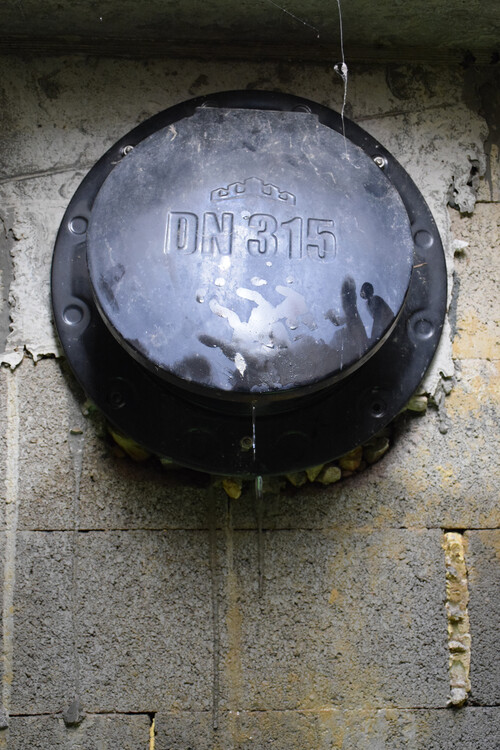

Installation / Application



Préparation de la mise en place du clapet MULTI NB :

La fixation du clapet se fait à l’aide de goujons d’ancrage 8/30 en acier inox A4.

Prévoir :

  • une perceuse et une mèche Ø 8 ;
  • une clé de serrage 13 ;
  • un marteau ;
  • les goujons d'ancrage 8/30 livrés avec le clapet.

La surface sur laquelle le clapet va être posé doit être lisse et verticale autour de l’orifice débouchant.


Mise en place du clapet MULTI NB :

 Pour des raisons de facilité de pose, il peut être utile d’ôter le battant. Utiliser dans ce cas une clé 6 pans.

  • ‚Placer le corps du clapet anti-retour sur la paroi, le centrer et tracer les points de fixation situés sur la bride ;
  • ƒpercer au Ø 8 mm et 65 mm de profondeur et placer les fixations en position ;
  • „re-positionner le corps du clapet de nez sur les fixations en place et serrer uniformément tous les boulons (couple de serrage : 18 N.m) ;
  • re-positionner le battant et son système axial ;
  • serrer toutes les vis.

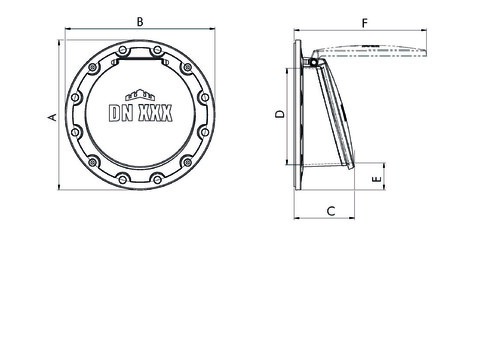

Dimensions

Réf.DNA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)Poids (kg)
MULTI200NB200343343150183732761,60
MULTI250NB250395395160245673322,00
MULTI315NB300448448189290683903,70
MULTI400NB400570570206375864826,50
MULTI500NB500680680240470895829,70
MULTI600NB6007917912805997871214,30

Documentation à télécharger

Clapets anti-retour MULTITUBE [pdf] - 2.5 Mo
Certifications Iso 9001-2015
