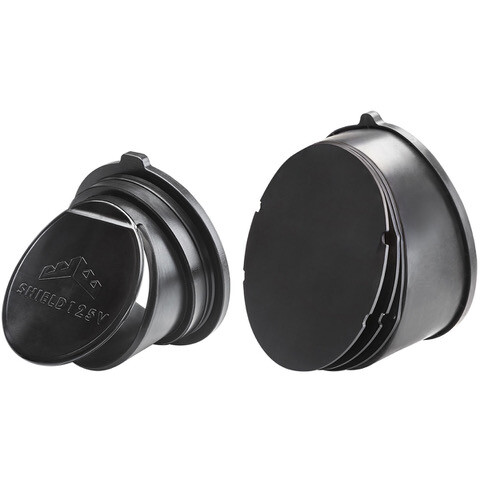

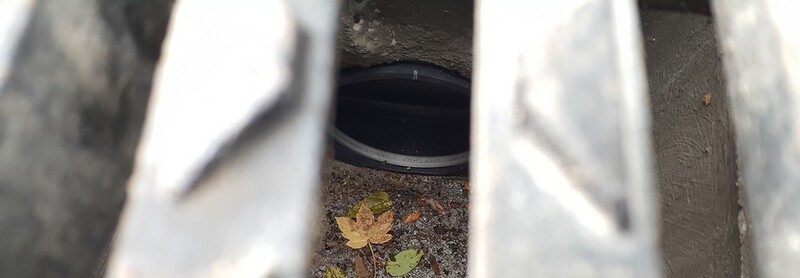

Clapets anti-odeurs STINK-SHIELD® Vertical

Caractéristiques


Les clapets STINK-SHIELD® Vertical sont des dispositifs conçus pour stopper les remontées d'odeurs des avaloirs d'eaux pluviales.

Ils s'installent dans les regards d'eaux pluviales, sur réseaux neufs ou déjà existants, sur tous types de canalisations et configurations d'avaloirs.

Il sont composés :

  • d'un corps en élastomère* type SEBS ou EPDM ;
  • d'un collier d'expansion en inox AISI 316 pour les DN 150 et supérieur ;
  • les membranes sont en EPDM 60 Sh.

Ils se posent manuellement sans outil.

Disponible :

  • du DN 100 au DN 400 en version standard ;
  • en version sur-mesure.

Breveté et testé par le CSTB, le STINK-SHIELD® Vertical est une nouvelle version du STINK-SHIELD® qui équipe déjà les avaloirs avec coudes plongeurs.

*SEBS recyclable pour les DN 150 à 250, EPDM pour les DN 100, 125, 300 et 400.

Documentation à télécharger

CLAPETS ANTI-ODEURS STINK-SHIELD® [pdf] - 1.6 MoCOMPARATIF ESSAI CSTB SSH-SSV [pdf] - 509.5 Ko

FONCTIONNEMENT DU CLAPET

  • schema-clapets-STINK-SHIELD-evacuation-faible.jpg
    1 - Par temps de pluie.Un faible flux permet l'évacuation des eaux vers le collecteur.
  • schema-clapets-STINK-SHIELD-evacuation-pleine.jpg
    2 - Montée en charge du regard avec les précipitations.Ouverture totale des 3 membranes.
  • schema-clapets-STINK-SHIELD-evacuation-ferme.jpg
    3 - En période sèche.Les membranes restent fermées et confinent les odeurs à l'intérieur du collecteur.

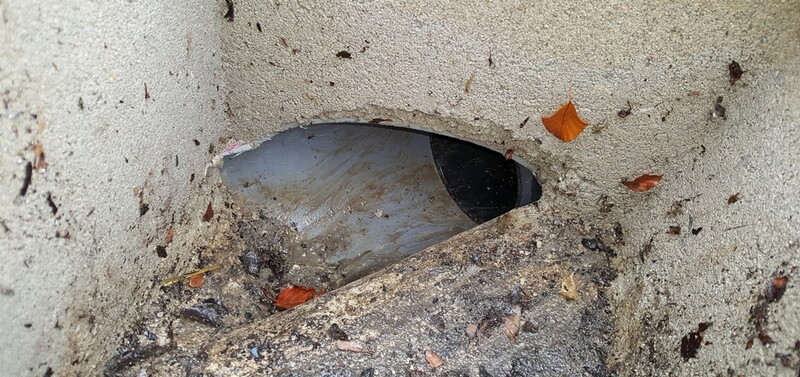

Installation / Application

Les clapets STINK-SHIELD® Vertical s'adaptent à tous types de configurations de regards :

  • sorties d'évacuation non perpendiculaires ;
  • en cunette.

Ils sont adaptables à tous types de canalisations, PVC, fonte, grès, béton, F-ciment, etc., en version standard ou sur mesure.

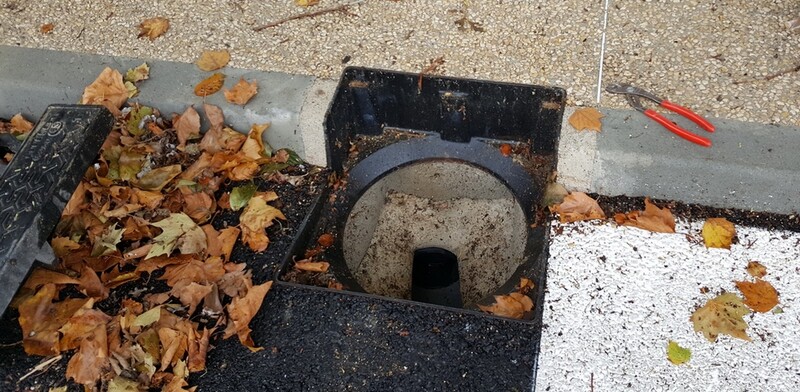

  • CLAPET_ANTI_ODEUR_STINK_SHIELD_REGARD_TROTTOIR.jpg
    1 - Le clapet s'installe à l'entrée du réseau d'évacuation EP.
  • CLAPET_ANTI_ODEUR_SUR_MESURE_DECOUPE_STINK_SHIELD.jpg
    2 - Découper le pourtour de la butée au format de l'entrée du collecteur.Utiliser un cutter.
  • POSE_CLAPET_ANTI_ODEUR_STINK_SHIELD.jpg
    3 - Installer le clapet en butée.
  • CLAPET_ANTI_ODEUR_UNIVERSEL_STINK_SHIELD.jpg
    4 - Le collier à expansion permet le maintien en place.Il peut être retiré à tout moment pour inspection ou maintenance.

Dimensions

Réf.DNPlages d' utilisation ∅ int.
multimatériaux**
Plages d' utilisation ∅ int.
PVC**
Largeur
SHIELD100V10099,0-104,093,0-97,080
SHIELD125V125122,0-127,0115,0-120,090
SHIELD150V150148,5-151,0148,5-151,597
SHIELD200V200199,5-202,5185,5-188,5107
SHIELD250V250250,0-253,0232,0-235,0119
SHIELD300V300297,0-301,0295,0-303,5130
SHIELD400V400396,0-402,0373,0-377,0103

* Pour ces références et les autres DN, nous consulter.

** Configuration pour canalisations en PVC : enlever la bague. Pour les autres matériaux : garder la bague.

Toutes les dimensions sont en mm.

Documentation à télécharger

CLAPETS ANTI-ODEURS STINK-SHIELD® [pdf] - 1.6 Mo
