Clapets anti-odeurs STINK-SHIELD®

Caractéristiques


Les STINK-SHIELD® sont des clapes anti-odeurs conçus pour stopper les remontées d'odeurs en provenance des canalisations d'eaux usées et d'assainissement.

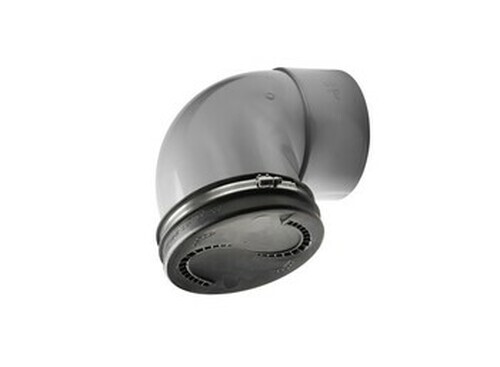

Disponible en DN 200, les STINK-SHIELD® s'installent dans les regards d'eaux pluviales, sur les réseaux neufs ou déjà existants, en bout de canalisation sur un coude, en position horizontale.

Ils sont composés :

  • d'un corps en élastomère type SEBS ;
  • et un collier de serrage en inox AISI 304.

Ils sont très faciles à poser, sans colle, avec un simple tournevis.

Brevetés et testés par le CSTB, les STINK-SHIELD® sont des produits uniques et innovants, apportant des solutions contre les mauvaises odeurs dans nos quartiers et villes.

Documentation à télécharger

Clapet anti-odeurs STINK-SHIELD® [pdf] - 803.5 Ko

Installation / Application

Le clapet-bouclier STINK-SHIELD® s'installe :

  • dans les regards d'eaux pluviales ;
  • sur réseaux neufs ou déjà existants ;
  • en bout de canalisation sur un coude ;
  • en position horizontale.

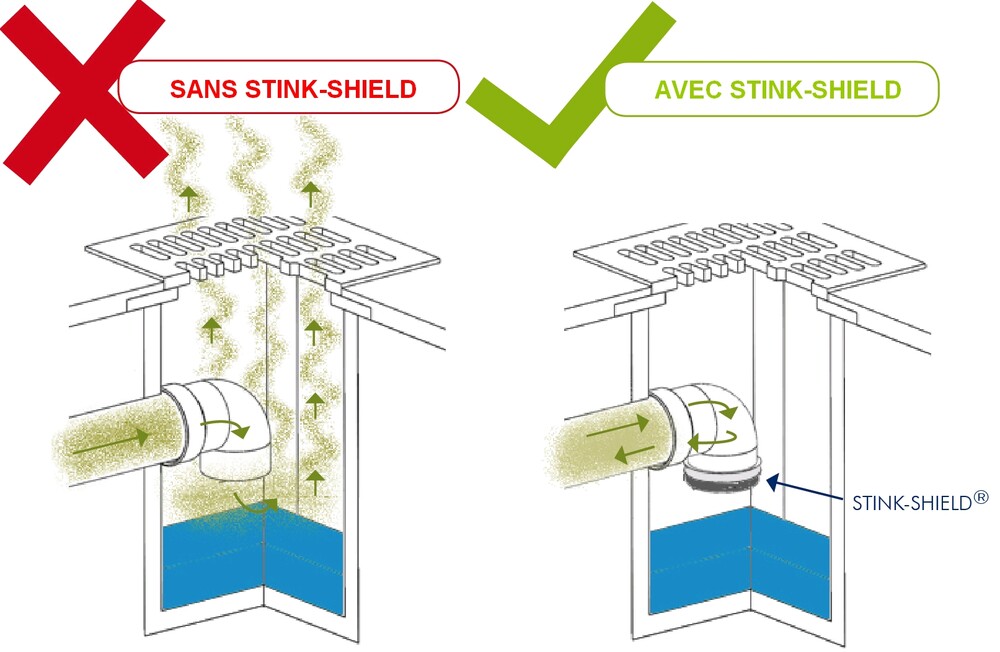

  • schema-situation-avec-sans-STINK-SHIELD.jpg
    Avaloirs d'eau pluviale.Avec et sans le clapet STINK-SHIELD®.

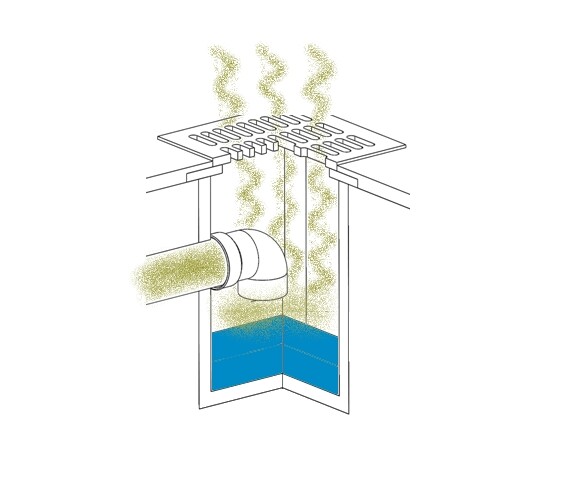

  • schema-remontee-odeur-sans-STINK-SHIELD.jpg
    Niveau d'eau en dessous du coude.Remontée d'odeurs sans STINK-SHIELD®.

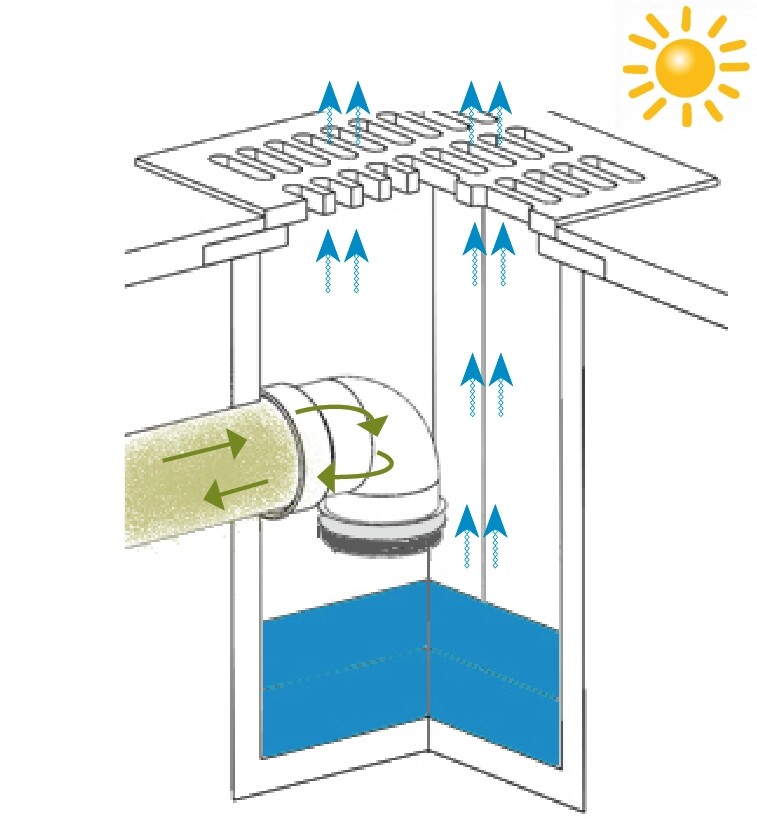

  • schema-clapet-STINK-SHIELD-periode-seche.jpg
    Niveau d'eau en dessous du coude.STINK-SHIELD® stoppe les remontée d'odeurs.

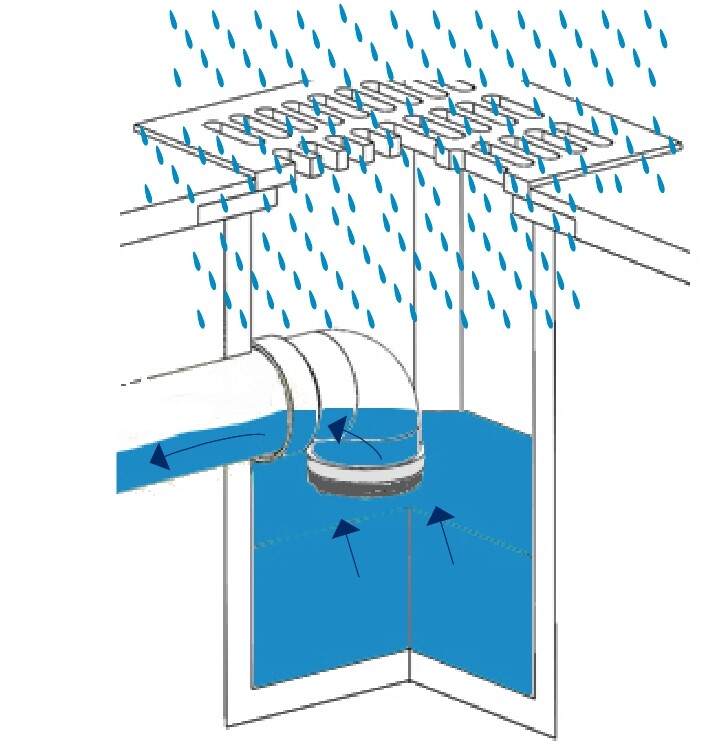

  • schema-clapet-STINK-SHIELD-temps-pluie.jpg
    Niveau d'eau montée en charge.STINK-SHIELD® laisse s'évacuer l'eau vers le collecteur.

Fonctionnement par temps de pluie

Par temps de pluie : évacuation normale de l'eau de pluie du regard vers le collecteur.

  • le niveau d'eau monte dans le regard jusqu'à atteindre le STINK-SHIELD®,

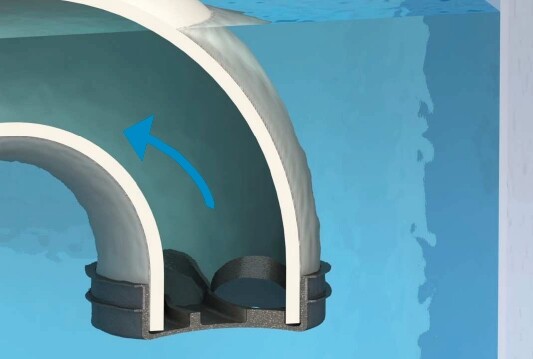

  • sous l'effet de la poussée de l'eau sur le STINK-SHIELD®, les deux ouies principales s'ouvrent et permettent ainsi l'évacuation de l'eau de pluie vers le collecteur.

OUIES PRINCIPALES OUVERTES = EVACUATION DE L'EAU DE PLUIE


Fonctionnement en situation de période sèche

Par période sèche : évaporation de l'eau.

  • Dès que l'extrémité du coude est immergé, les mauvaises odeurs ne peuvent pas passer. Le coude fait office de siphon ;

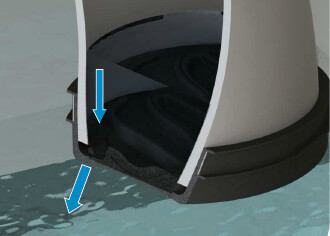

  • au rythme de l'évaporation, le niveau d'eau dans le regard diminue, les ouies secondaires s'ouvrent et permettent aux eaux résiduelles de la conduite de s'évacuer.

OUVERTURE DES OUIES SECONDAIRES

  • Lorsque le niveau d'eau de pluie descend sous le STINK-SHIELD® (ou que le regard est complètement asséché), les ouies principales se referment et bloquent les mauvaises odeurs en provenance de la canalisation. Les odeurs restent confinées dans le collecteur.

Documentation à télécharger

Clapet anti-odeurs STINK-SHIELD® [pdf] - 1.6 Mo
