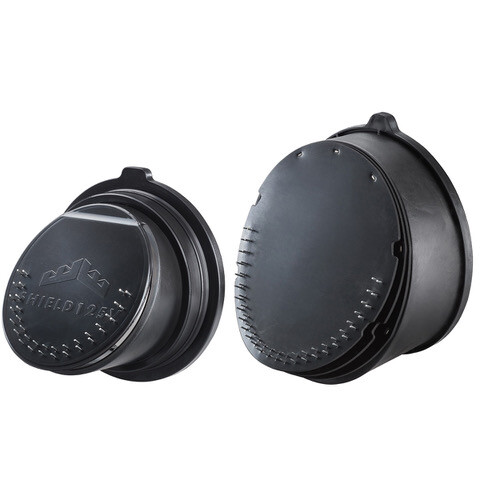

Clapets anti-odeur STINK-SHIELD® Vertical ANTI-RONGEUR
Caractéristiques
Les clapets STINK-SHIELD® Vertical version ANTI-RONGEUR sont équipés de pointes en acier zingué afin d'éviter la dégradation de la membrane par les rongeurs.
Ils sont conçus pour stopper les remontées d'odeurs des avaloirs d'eaux pluviales, et s'installent sur les réseaux neufs ou déjà existants, et sur tous types de canalisations et configurations d'avaloirs.
Il sont composés :
- d'un corps en élastomère* type SEBS ou EPDM ;
- d'un collier d'expansion en inox AISI 316 pour les DN 150 et supérieur ;
- de pointes en acier zingué ;
- les membranes sont en EPDM 60 Sh.
Ils se posent manuellement sans outil.
Disponible :
- du DN 100 au DN 400 en version standard ;
- en version sur-mesure.
Le STINK-SHIELD® Vertical ANTI-RONGEUR est une nouvelle version du STINK-SHIELD® Vertical qui équipe déjà les avaloirs d'eaux pluviales.
*SEBS recyclable pour les DN 150 à 250, EPDM pour les DN 100, 125, 300 et 400.
Documentation à télécharger
CLAPETS ANTI-ODEURS STINK-SHIELD® [pdf] - 3.41 MoFONCTIONNEMENT DU CLAPET

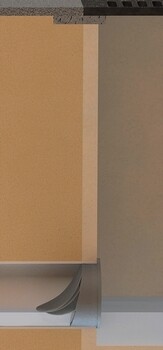

1 - Par temps de pluie.Un faible flux permet l'évacuation des eaux vers le collecteur.

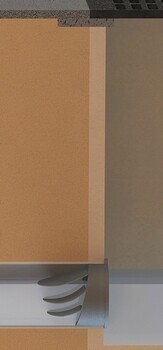

2 - Montée en charge du regard avec les précipitations.Ouverture totale des 3 membranes.

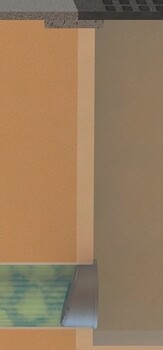

3 - En période sèche.Les membranes restent fermées et confinent les odeurs à l'intérieur du collecteur.

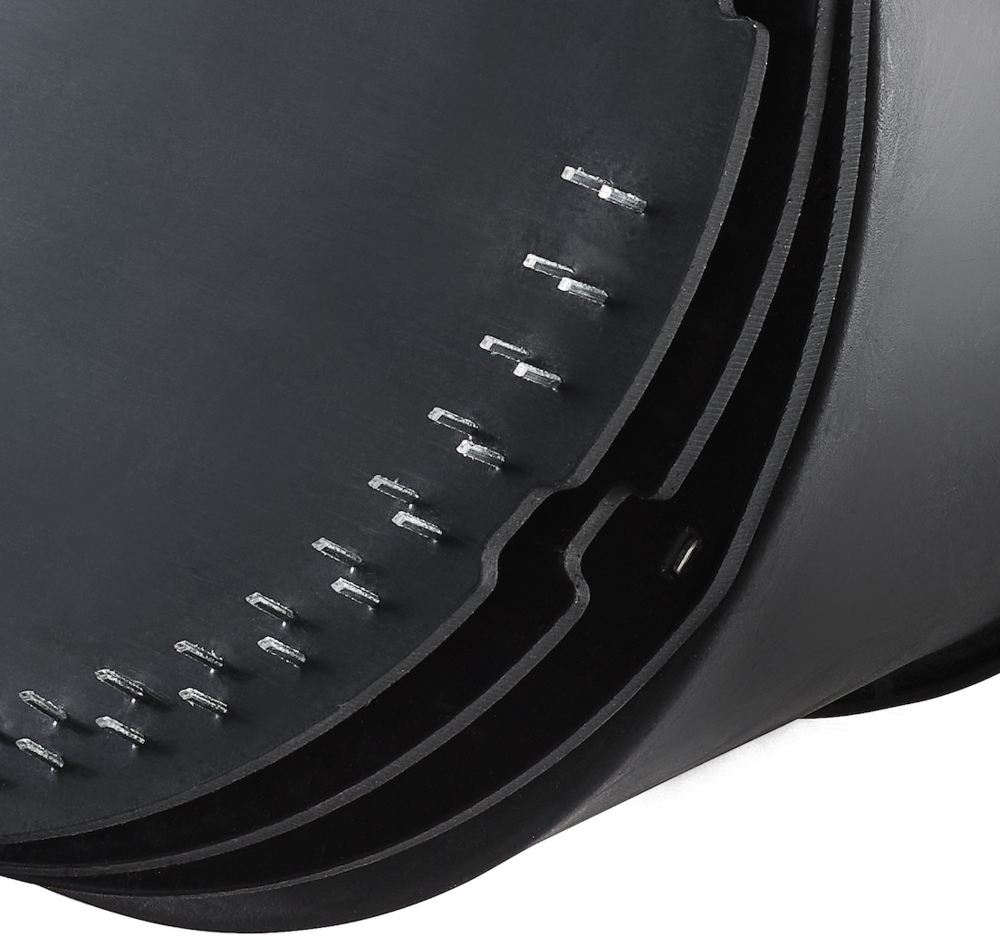

4 - Longévité du produit.Les pointes en acier empêchent les rongeurs de détériorer le produit.
Dimensions
| Réf. | DN | Plages d' utilisation ∅ int. multimatériaux** | Plages d' utilisation ∅ int. PVC** | Largeur |
|---|---|---|---|---|
| SHIELD100VAR | 100 | 99,0-104,0 | 93,0-97,0 | 80 |
| SHIELD125VAR | 125 | 122,0-127,0 | 115,0-120,0 | 90 |
| SHIELD150VAR | 150 | 148,5-151,0 | 148,5-151,5 | 97 |
| SHIELD200VAR | 200 | 199,5-202,5 | 185,5-188,5 | 107 |
| SHIELD250VAR | 250 | 250,0-253,0 | 232,0-235,0 | 119 |
| SHIELD300VAR | 300 | 297,0-301,0 | 295,0-303,5 | 130 |
| SHIELD400VAR-MULTI | 400 | 396,0-402,0 | 373,0-377,0 | 103 |
** Configuration pour canalisations en PVC : enlever la bague. Pour les autres matériaux : garder la bague.
Toutes les dimensions sont en mm.
