Tulipe de piquage T-FLEX®
Caractéristiques

La tulipe de piquage multimatériaux T-FLEX® sert à connecter en T tout type de tuyau lisse sur tout collecteur, avec carottage préalable.
Elle convient pour les écoulements gravitaires et l'assainissement.

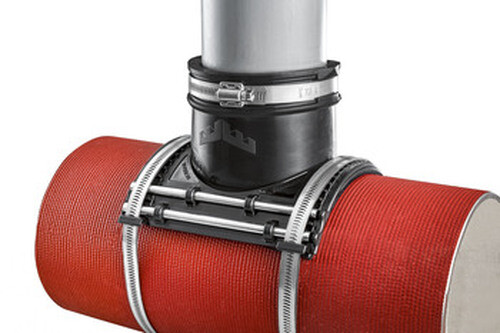

Le raccord de piquage T-FLEX® est composé d'un joint de connexion en EPDM à gomme "quadrillée" pour un meilleur contact avec la conduite et une tenue à la pression optimisée, d'une plaque en PPH et de systèmes de fixation en inox 304 pour une excellente tenue dans le temps.
Elle est également équipée de renforts de section ronde en acier inox AISI 304 pour une meilleure rigidité et un meilleur plaquage de la gomme quadrillée.
Les colliers de serrage à zip coulissant (DN 100 à 160) ou à fixation Hi-TORQUE (DN 200) sont réglables en fonction du diamètre extérieur du collecteur : un collier couvre plusieurs DN.
Il existe quatre tailles standards de piquage T-FLEX® :
- 100, 125, 160 et 200 mm pour réaliser un embranchement sur des collecteurs pouvant mesurer de 160 à 630 mm de diamètre extérieur
- Pour des collecteurs de diamètre supérieur, nous pouvons fabriquer des colliers de serrage sur mesure jusqu'à 2000 mm (nous consulter).
T-FLEX® peut supporter une pression de service maximale de 0,6 bar.
La tulipe de piquage T-FLEX® peut être réalisée sur-mesure : Nous consulter.
Documentation à télécharger
TULIPES DE PIQUAGE T-FLEX [pdf] - 1.02 MoSOLUTION DE PERCAGE TULIPES DE PIQUAGE NORHAM [pdf] - 1.19 MoPhotos de l'ancienne gamme T-FLEX®

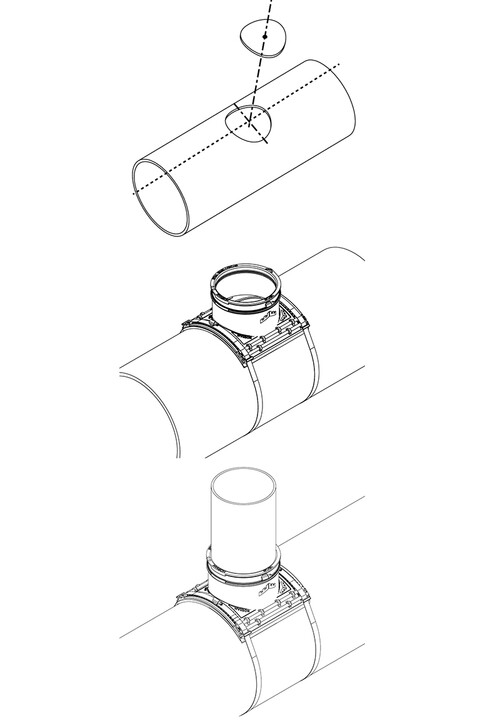

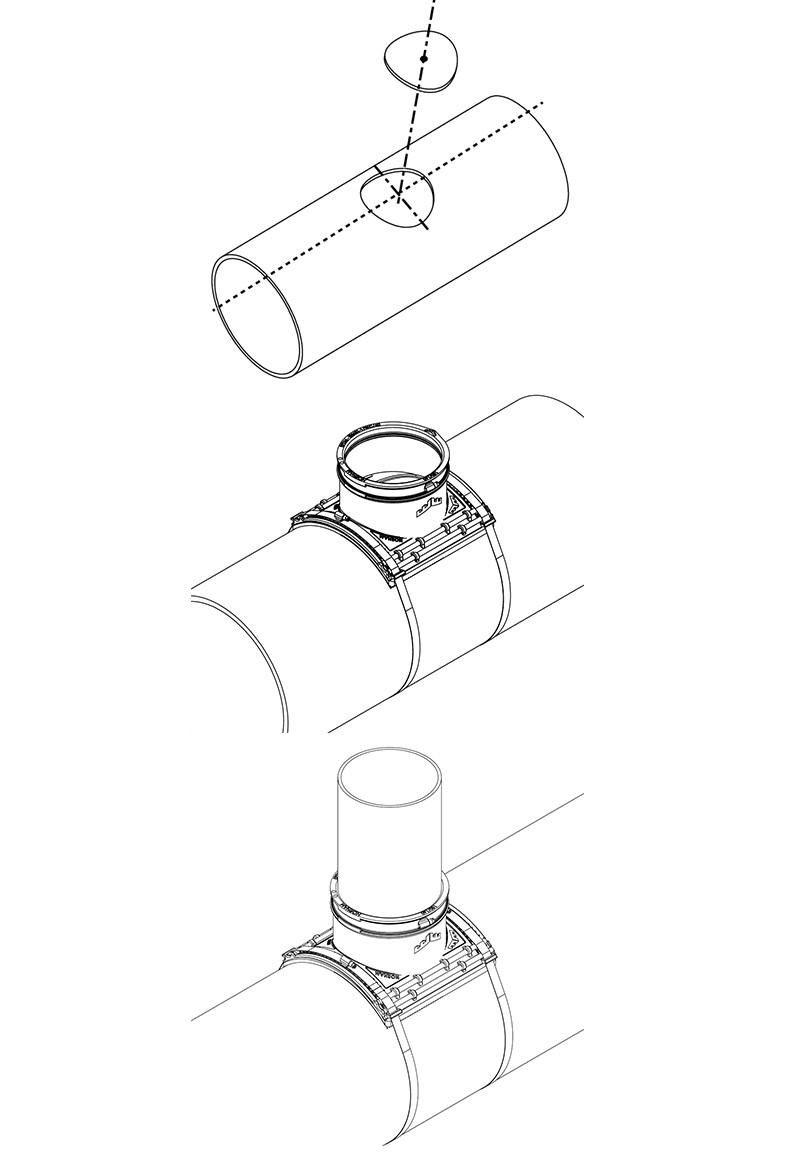

Installation / Application

L'installation de la tulipe de piquage T-FLEX® est très rapide. Aucune préparation particulière n'est nécessaire avant la mise en place du piquage T-FLEX®.
Un simple nettoyage de la conduite est suffisant.
- Commencer par réaliser votre carottage ou perçage à l'aide d'une carotteuse ou d'une scie cloche selon les instructions de pose fournies avec l'outillage.
- Contrôler le perçage grâce à la lèvre de centrage située à l'arrière du T-FLEX® : elle doit venir s'emmancher parfaitement dans l'orifice. Cette lèvre est conçue pour faciliter le positionnement du T-FLEX® sur le collecteur.
- Mettre ensuite en position le corps du T-FLEX® et placer les bandes de tension ou colliers de serrage en les faisant passer sur la plaque en PPH et à travers les orifices situés sur les extrémités de la coque.
- Serrer l’ensemble à l'aide d'un tournevis ou d'une clé à cliquet avec un couple de serrage de 6 N.m
Les bandes de tension se montent et se démontent facilement. Par une action sur la vis de la tête de serrage, il est possible de faire coulisser la bande de tension.
Positionner les bandes de tension afin que les têtes de serrage soient accessibles.
La simplicité du montage de la tulipe de piquage T-FLEX® permet d’avoir une tranchée d’un encombrement minimum.

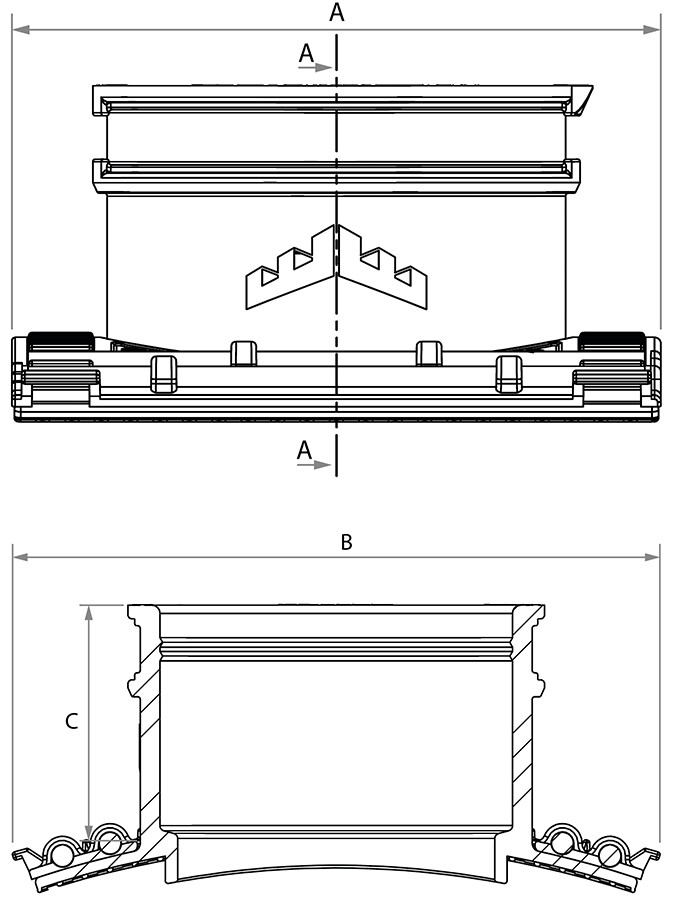

Dimensions
Ref | Plage Sortie Piquage (mm) | Ø Ext Collecteur (mm) | Angle de Sortie | Ø de Percage (mm) | A | B | C |
---|---|---|---|---|---|---|---|
T-FLEX 100L | 100-110 | 160-540 | 90±15° | 112-118 | 190 | 280 | 90 |
T-FLEX 125L | 115-125 | 200-540 | 90±15° | 127-133 | 210 | 300 | 90 |
T-FLEX 160L | 150-160 | 250-540 | 90±15° | 165-173 | 240 | 350 | 90 |
T-FLEX 200X | 180-200 | 300-630 | 90±15° | 200-210 | 290 | 400 | 100 |
