Tulipe de piquage multicollecteurs T-FLEX® MULTI

Caractéristiques


La T-FLEX® MULTI est une tulipe de piquage multimatériaux qui permet de réaliser des branchements sur tous les réseaux d'écoulements gravitaires (assainissement et eau pluviale) et sur tous les types de collecteurs :

  • annelés ;
  • ou lisses : PVC - PP - PRV - Fonte - Grès - Béton.


Elle est composée :

  • d'une selle inférieure et d'une selle supérieure en polyester résine isophtalique renforcée de fibres de verre ;
  • de colliers, de bandes et de têtes de serrage en inox 304 ;
  • d'un joint mousse et d'un corps en EPDM compact 60 Sh.


La T-FLEX® MULTI répond aux exigences de la norme NF EN 476 :

  • Etanchéité à 0,5 bar* = Pression de service (Ps) ;
  • Déviation angulaire : ± 10°.

*Sous réserve du bon état de la surface de la paroi intérieure du collecteur et de son carottage.

Documentation à télécharger

TULIPES DE PIQUAGE T-FLEX MULTI.pdf [pdf] - 836.91 Ko

AVANTAGES

  • norham-photo-studio-T-FLEX-MULTI-Tuto-10.jpg

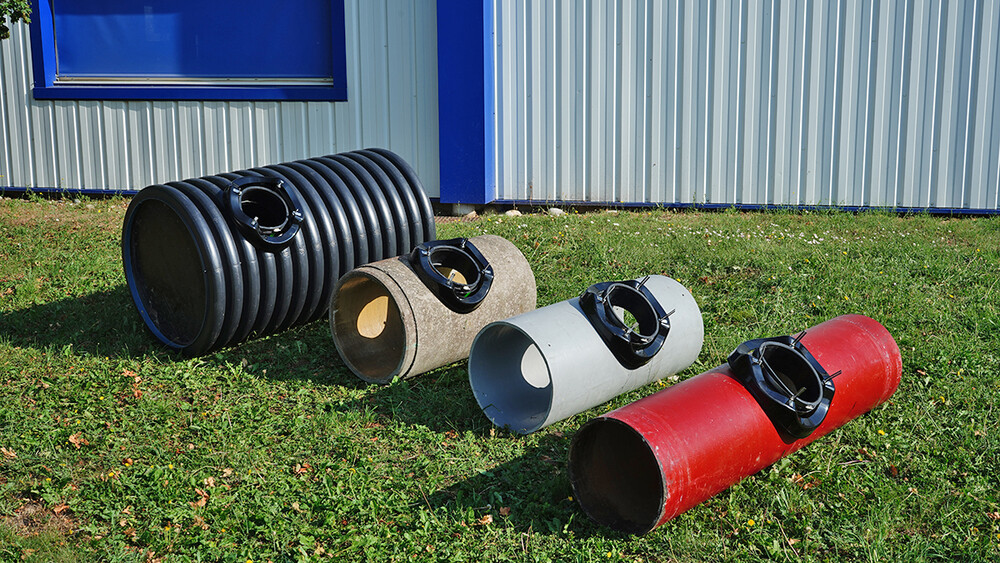

    Tout en un.Grâce à son système breveté, une référence pour plusieurs collecteurs (brevet européen N° 3324093).
  • norham-photo-studio-T-FLEX-MULTI-etancheite-interieure.jpg

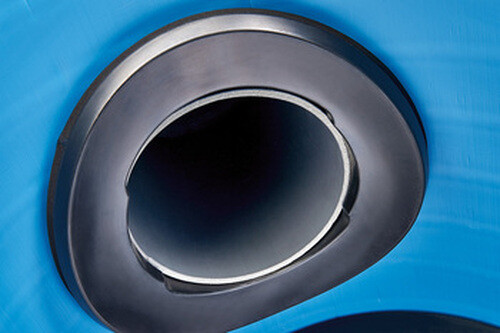

    Système non débouchant dans la canalisation.Faible encombrement. Tolérance de perçage de 0/+10 par rapport au diamètre de perçage nominal (320/330 pour la TFLEX250MULTI).

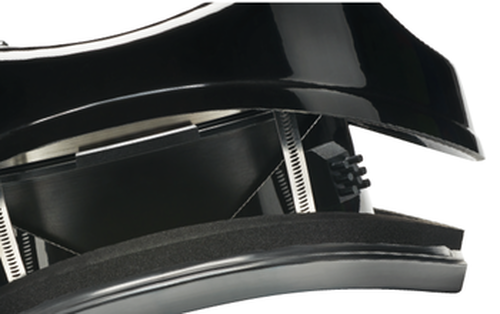

  • norham-photo-studio-T-FLEX-MULTI-systeme-etancheite.png
    Système d'étanchéité.Réalisé par un joint mousse EPDM sur la paroi intérieure du collecteur (principe de la « cocotte-minute »).
  • norham-photo-studio-T-FLEX-MULTI-ergot-maintien-1.jpg

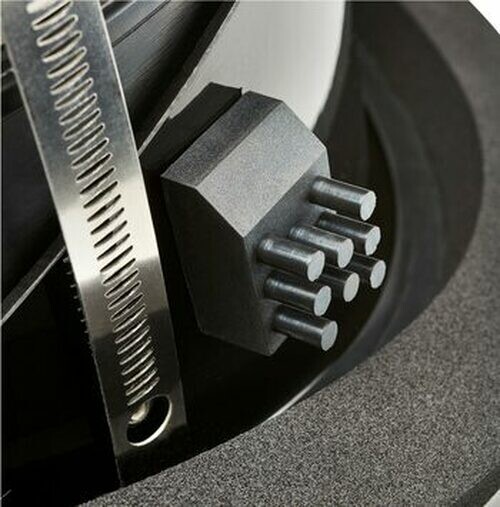

    Facile à installer.Ergots de centrage et de maintien lors du montage de la T-FLEX® MULTI dans le collecteur.
  • norham-photo-studio-T-FLEX-MULTI-collier-de-serrage-1.jpg

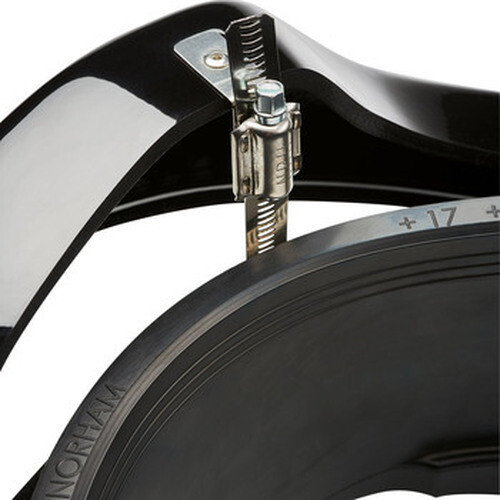

    Système de serrage par bandes perforées.S'adapte à toutes les épaisseurs de collecteurs jusqu’à 70 mm.

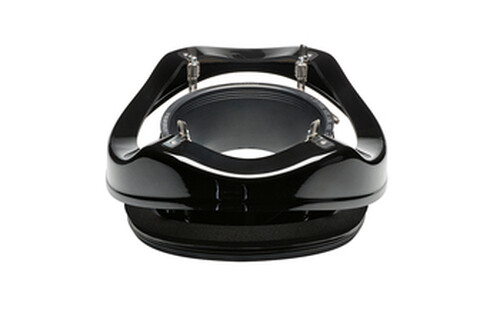

  • norham-photo-studio-T-FLEX-MULTI-face-1-zoom.jpg
    Sortie de piquage multimatériaux (avec butée).Grâce à la technologie FLEX-SEAL Plus® de raccordement flexible multimatériaux.

APPLICATION

  • norham-photo-chantier-T-FLEX-MULTI-luxembourg-1.jpg
  • norham-photo-chantier-T-FLEX-MULTI-luxembourg-3.jpg
  • norham-photo-chantier-T-FLEX-MULTI-luxembourg-2.jpg
  • norham-photo-chantier-T-FLEX-MULTI-luxembourg-4.jpg

INSTALLATION

Outillages nécessaires (non fournis) :

  • carotteuse et couronne Ø 320 ;
  • visseuse (conseillée avec douille de 8) ;
  • clé de serrage Ø 8 ;
  • tournevis ;
  • mètre ruban ;
  • pinceau et produit lubrifiant ;
  • outils de traçage (feutre...).
  • norham-photo-studio-T-FLEX-MULTI-montage-1.jpg

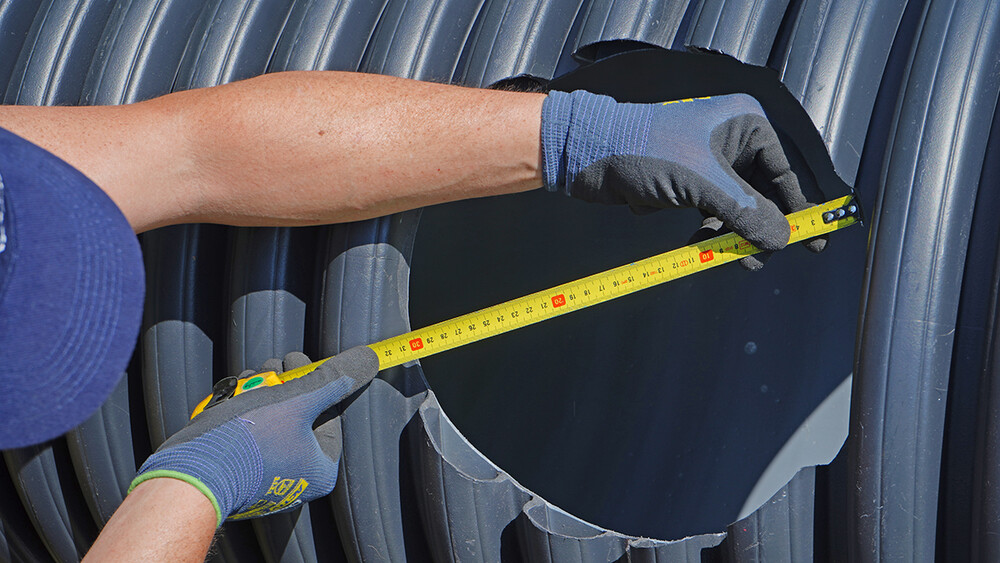

    1. Percer et contrôler le Ø du carottage et le bon état de la surface intérieure du collecteur.

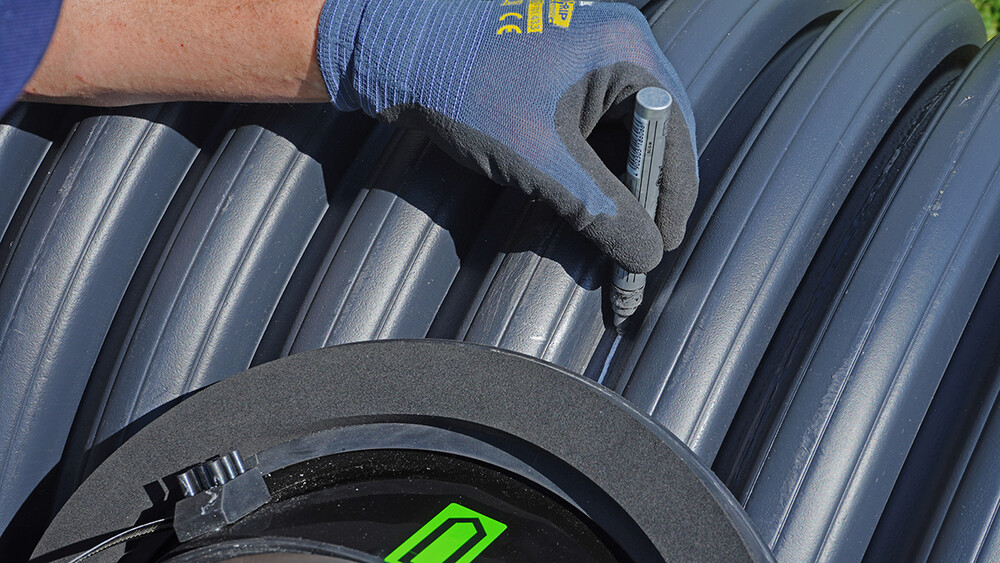

  • norham-photo-studio-T-FLEX-MULTI-montage-2.jpg
    2. Repérer l'axe de « centrage » du carottage.

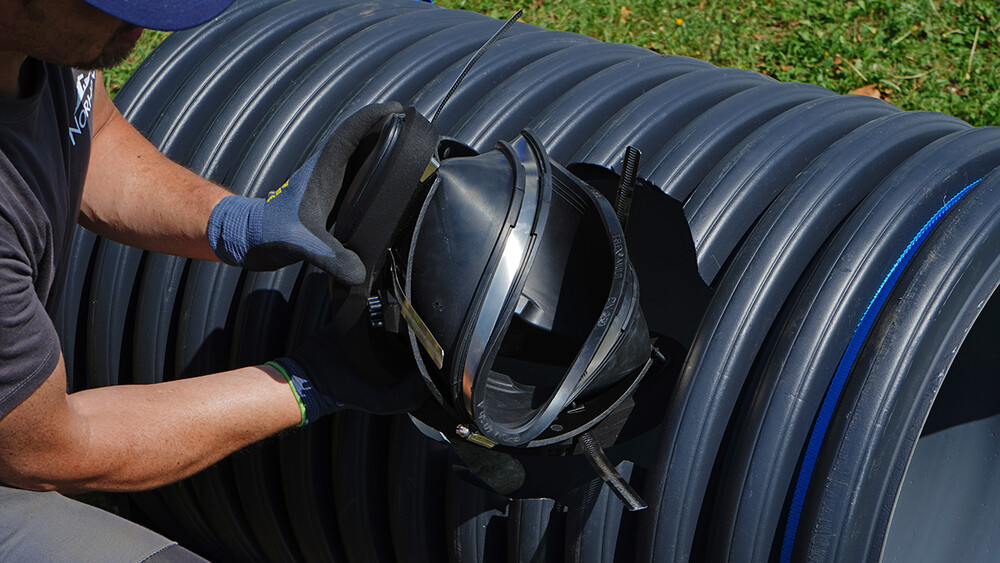

  • norham-photo-studio-T-FLEX-MULTI-montage-3.jpg
    3. Replier la selle inférieure en deux et l'insérer dans le collecteur.

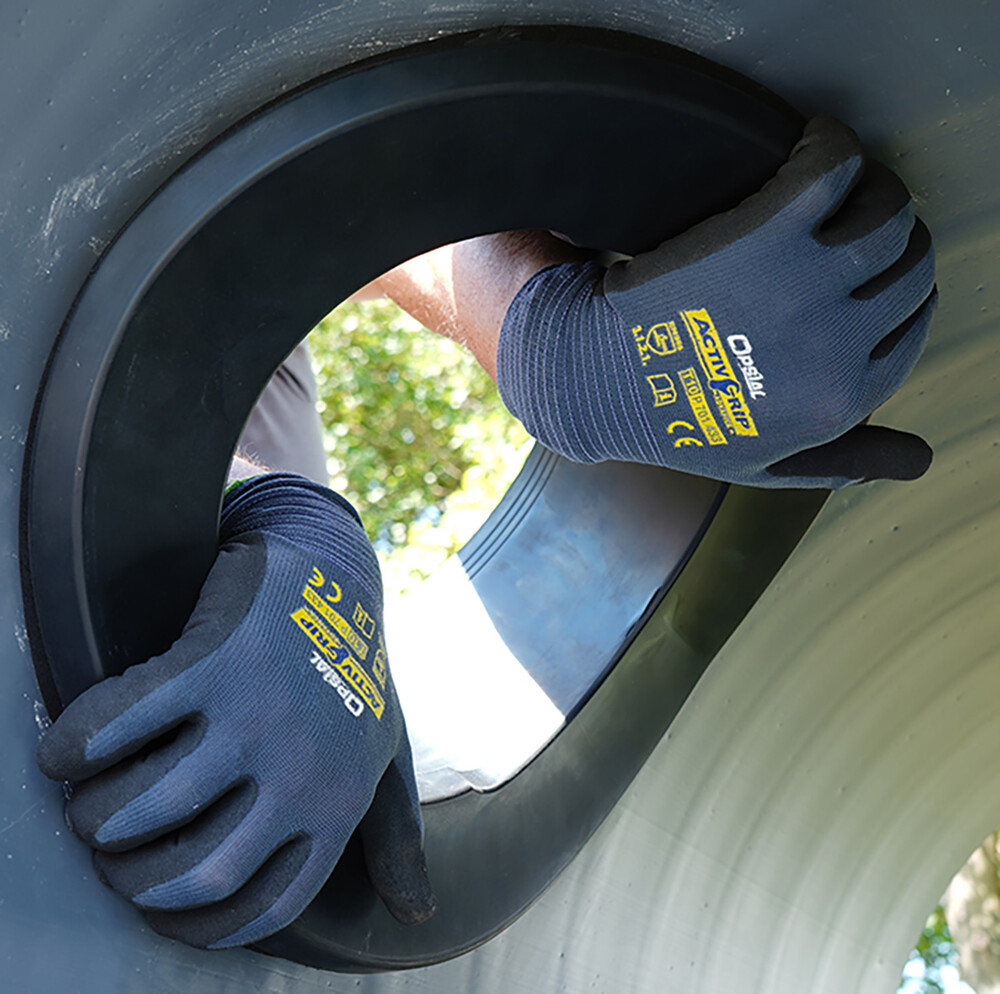

  • norham-photo-studio-T-FLEX-MULTI-montage-4.jpg
    4. Remonter le corps dans le carottage.
  • norham-photo-studio-T-FLEX-MULTI-montage-5.jpg

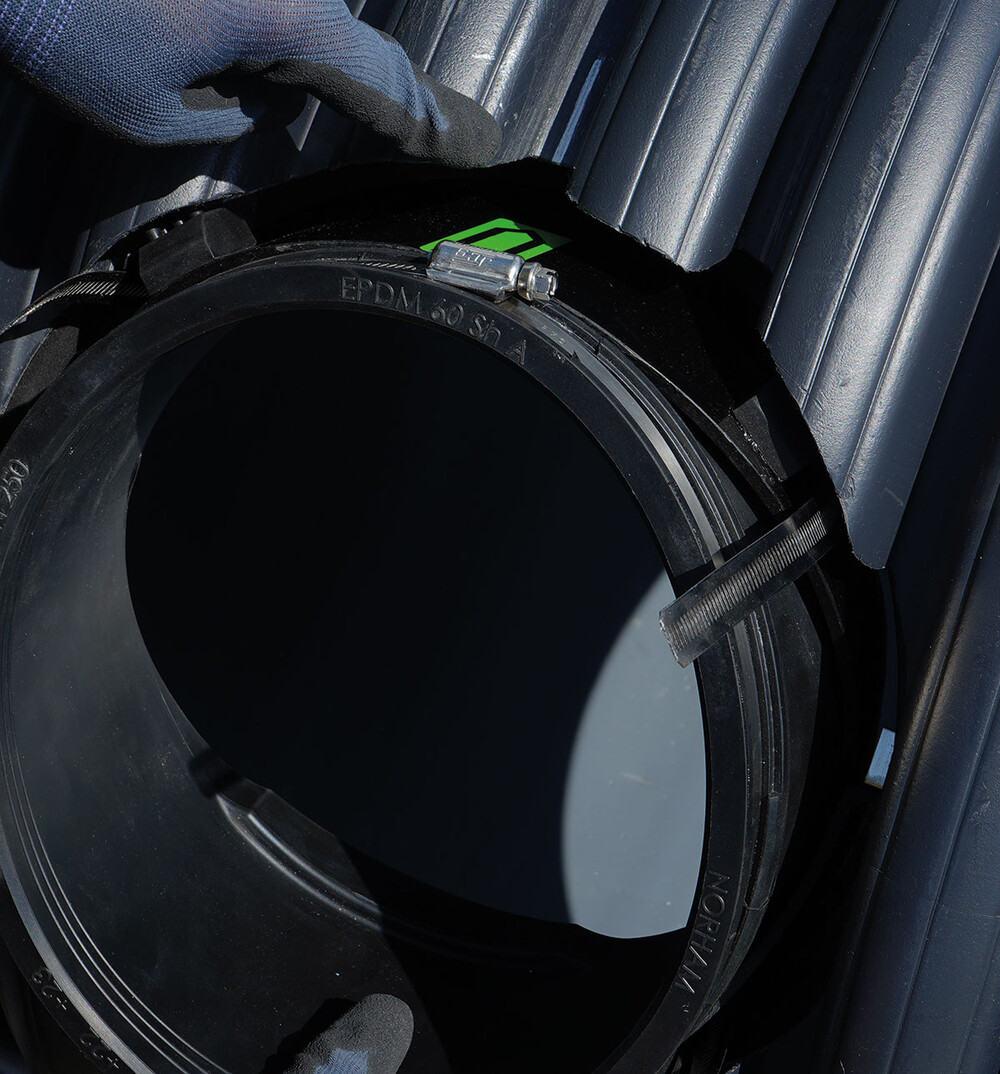

    5. Aligner les repères et centrer le corps de la tulipe.
  • norham-photo-studio-T-FLEX-MULTI-montage-6.jpg

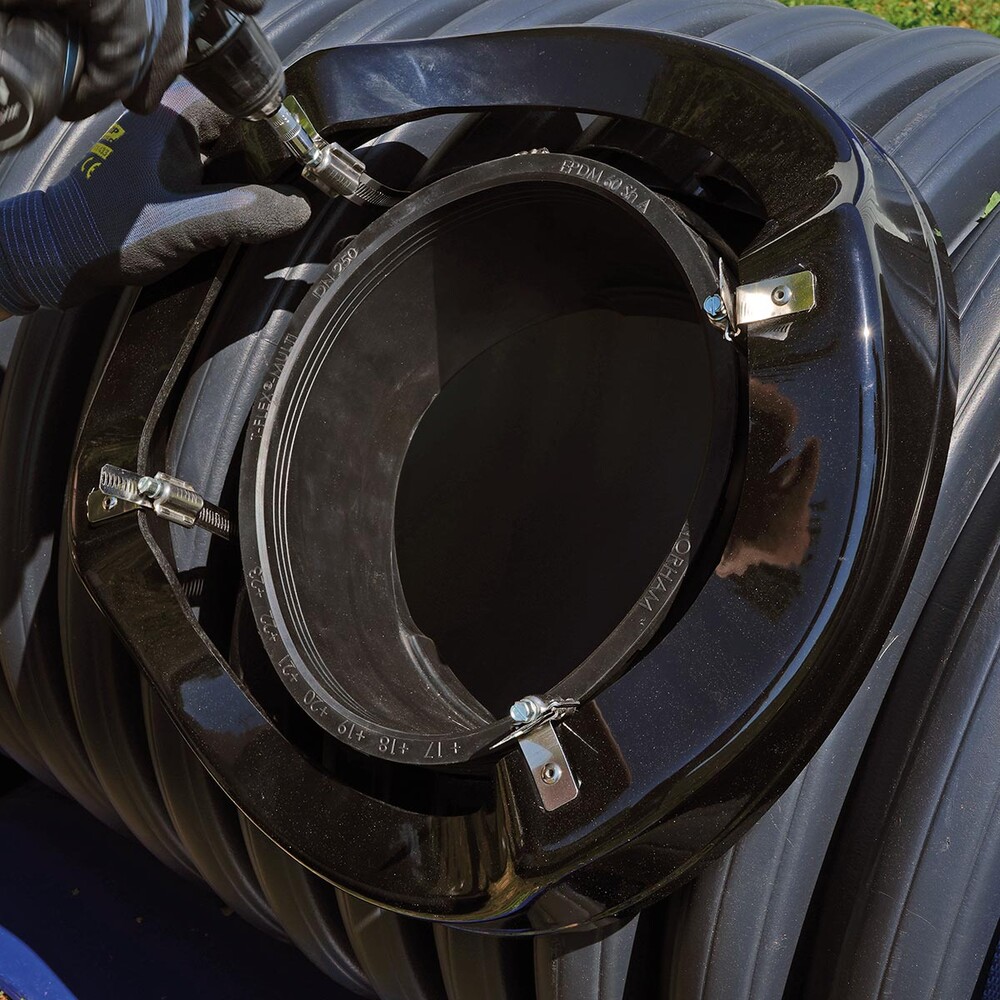

    6. Poser la selle supérieure sur la selle inférieure et insérer les bandes dans les têtes de serrage (tournevis ou visseuse).

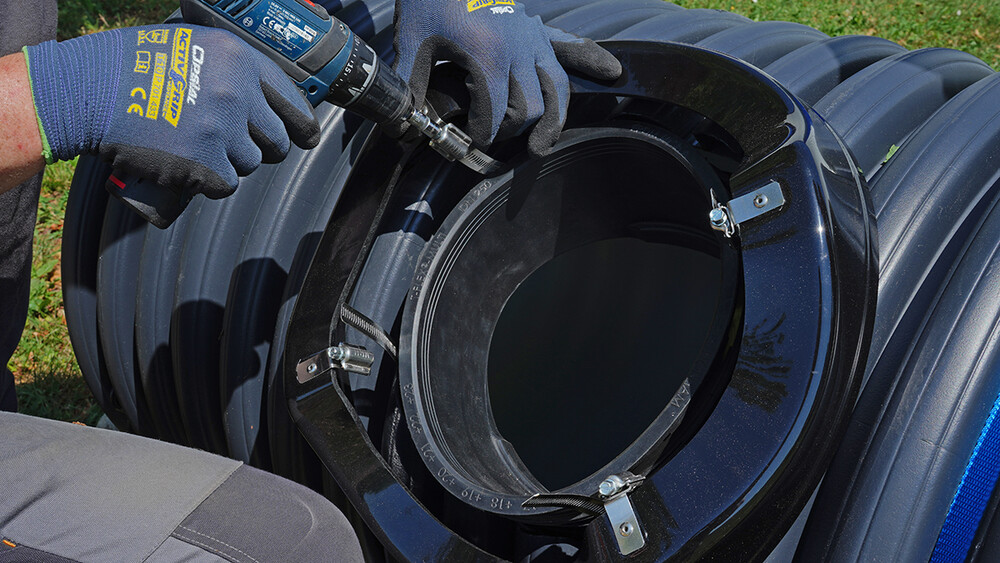

  • norham-photo-studio-T-FLEX-MULTI-montage-7.jpg
    7. Visser les bandes (couple préconisé 3 à 5 Nm, vissage en croix). Visser par « paliers » de 3 cm.
  • norham-photo-studio-T-FLEX-MULTI-montage-8.jpg

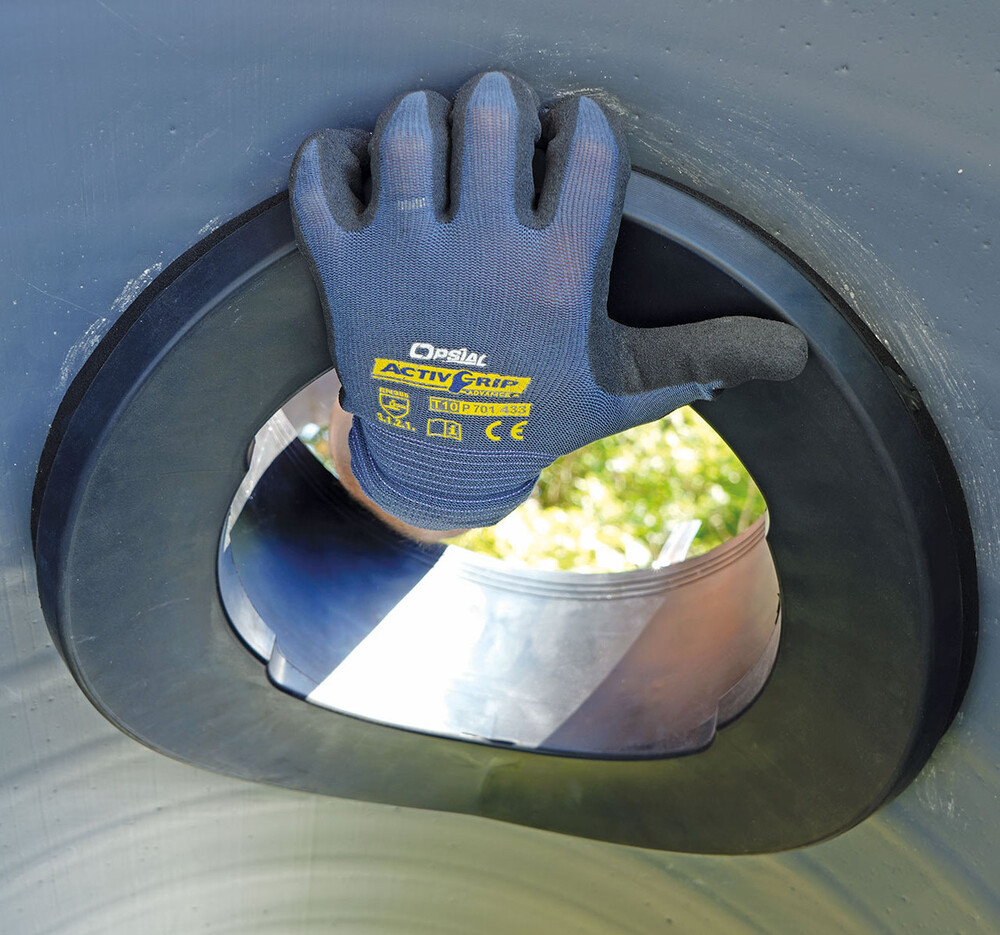

    8. S’assurer du bon plaquage du joint sur la paroi intérieure du collecteur.
  • norham-photo-studio-T-FLEX-MULTI-montage-9.jpg

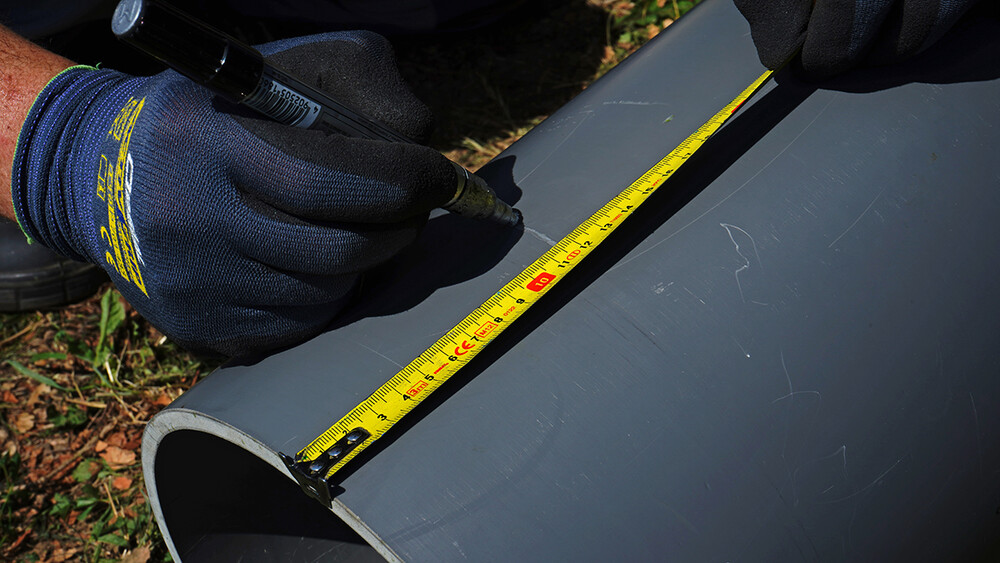

    9. Réaliser une marque à 120 mm de l’extrémité de la canalisation de piquage.
  • norham-photo-studio-T-FLEX-MULTI-montage-10.jpg

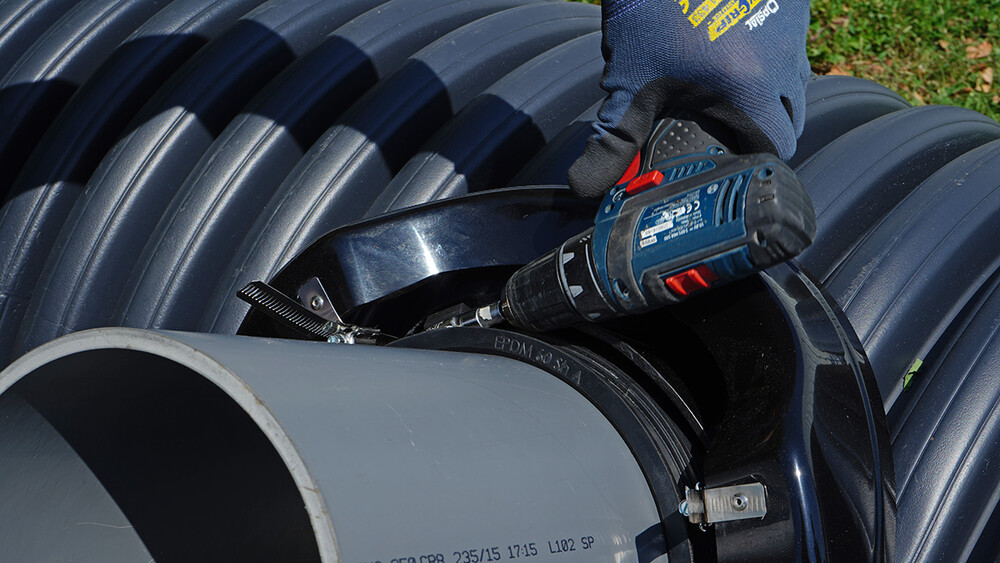

    10. Insérer la canalisation de piquage jusqu’au repère et serrer au couple indiqué (10 Nm).

Dimensions

Réf.

Plage Sortie

Piquage

DN Collecteur

Angle sortie

Angle

d'installation

Epaisseur collecteur max.

Ø de perçage ABC
TFLEX250MULTI225 à 250400 à 80090 ± 10°0° à 180°70320-330 452180120


Dimensions en mm.



Schémas

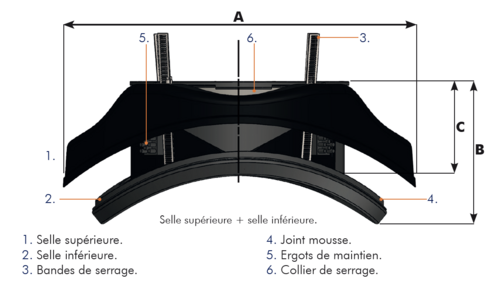

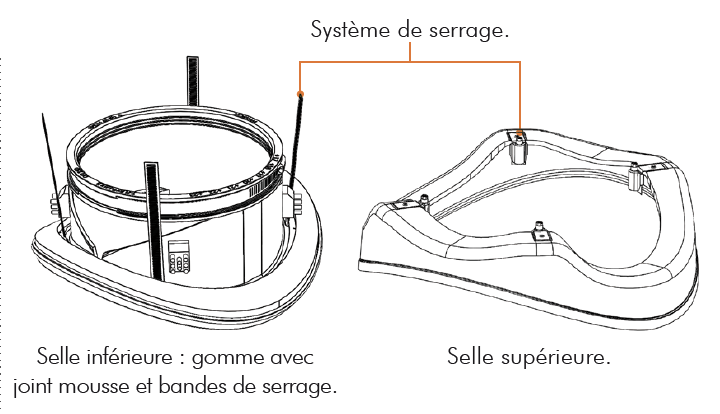

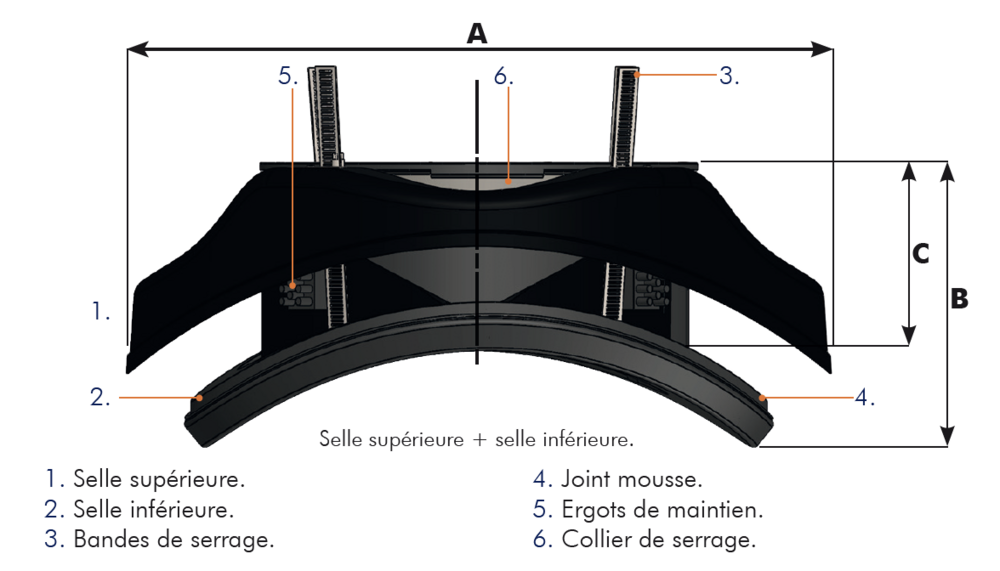

  • norham-schema-tulipe-de-piquage-T-FLEX-MULTI-2-1-1.png

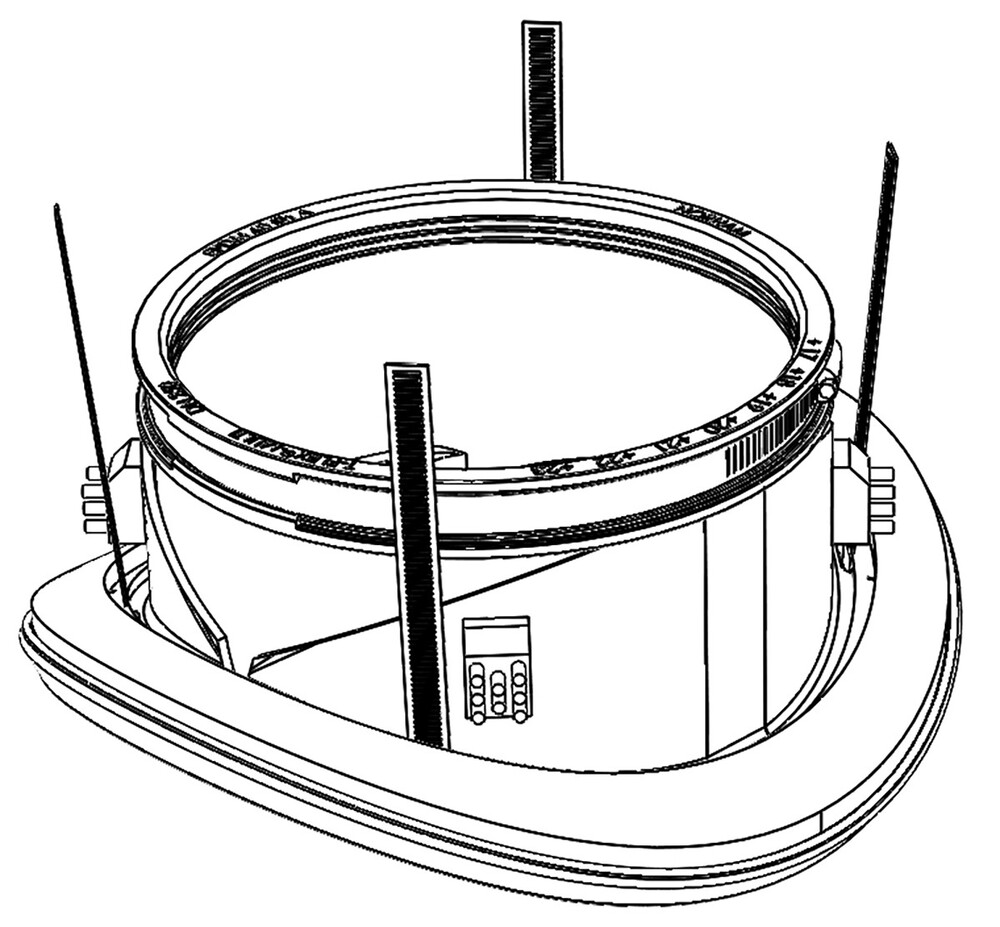

  • norham-schema-tulipe-de-piquage-T-FLEX-MULTI-2-4-1.jpg
    Selle inférieure
  • norham-schema-tulipe-de-piquage-T-FLEX-MULTI-2-5-1.jpg

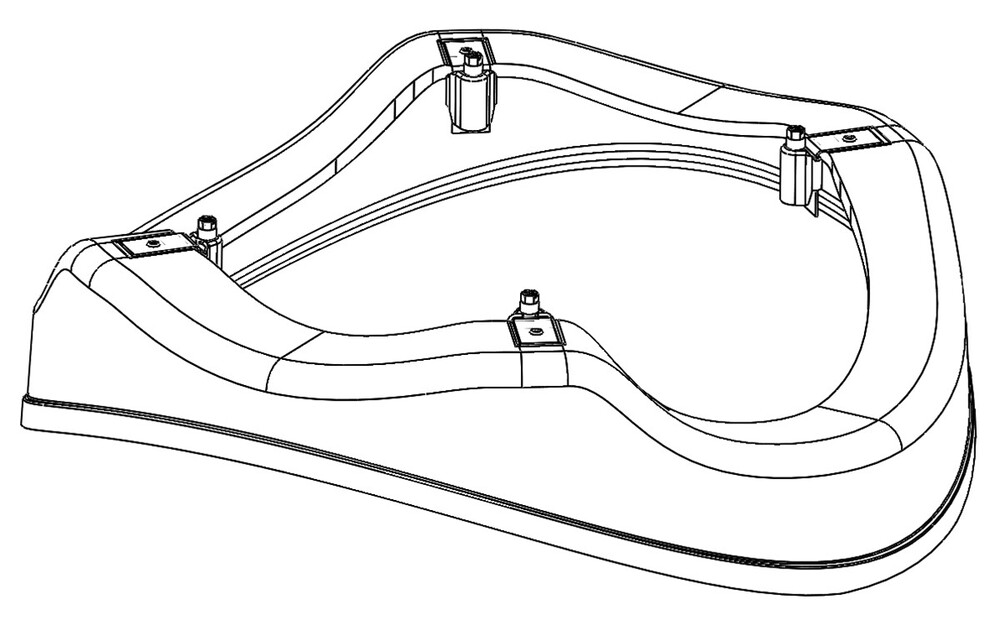

    Selle supérieure
  • norham-schema-tulipe-de-piquage-T-FLEX-MULTI-2-2-1.png

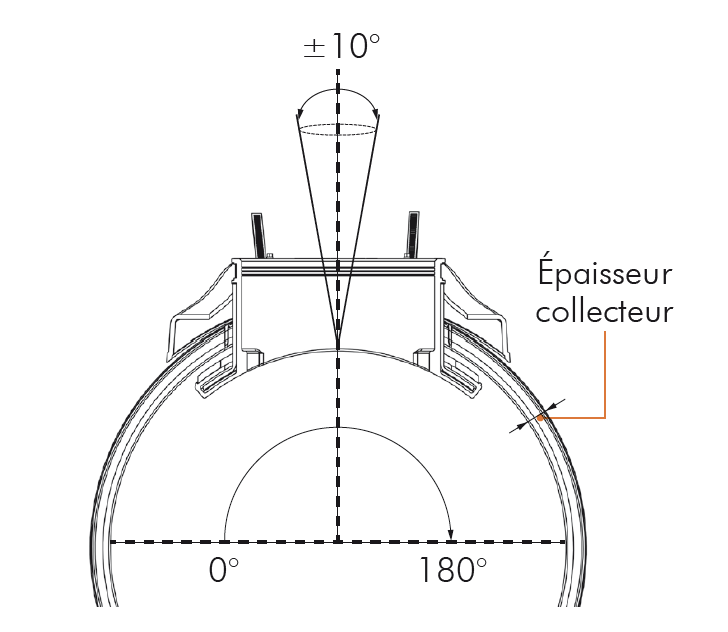

    Déviation angulaire et angle d'installation

Vidéos

Tutoriel de montage

L'iframe est désactivée. Autorisez le dépôt de cookies pour accéder au contenu.

Autoriser

Documentation à télécharger

TULIPES DE PIQUAGE T-FLEX MULTI.pdf [pdf] - 836.91 Ko
