Centreurs de canalisation à clipser - Du DN 50 au DN 2800
Caractéristiques

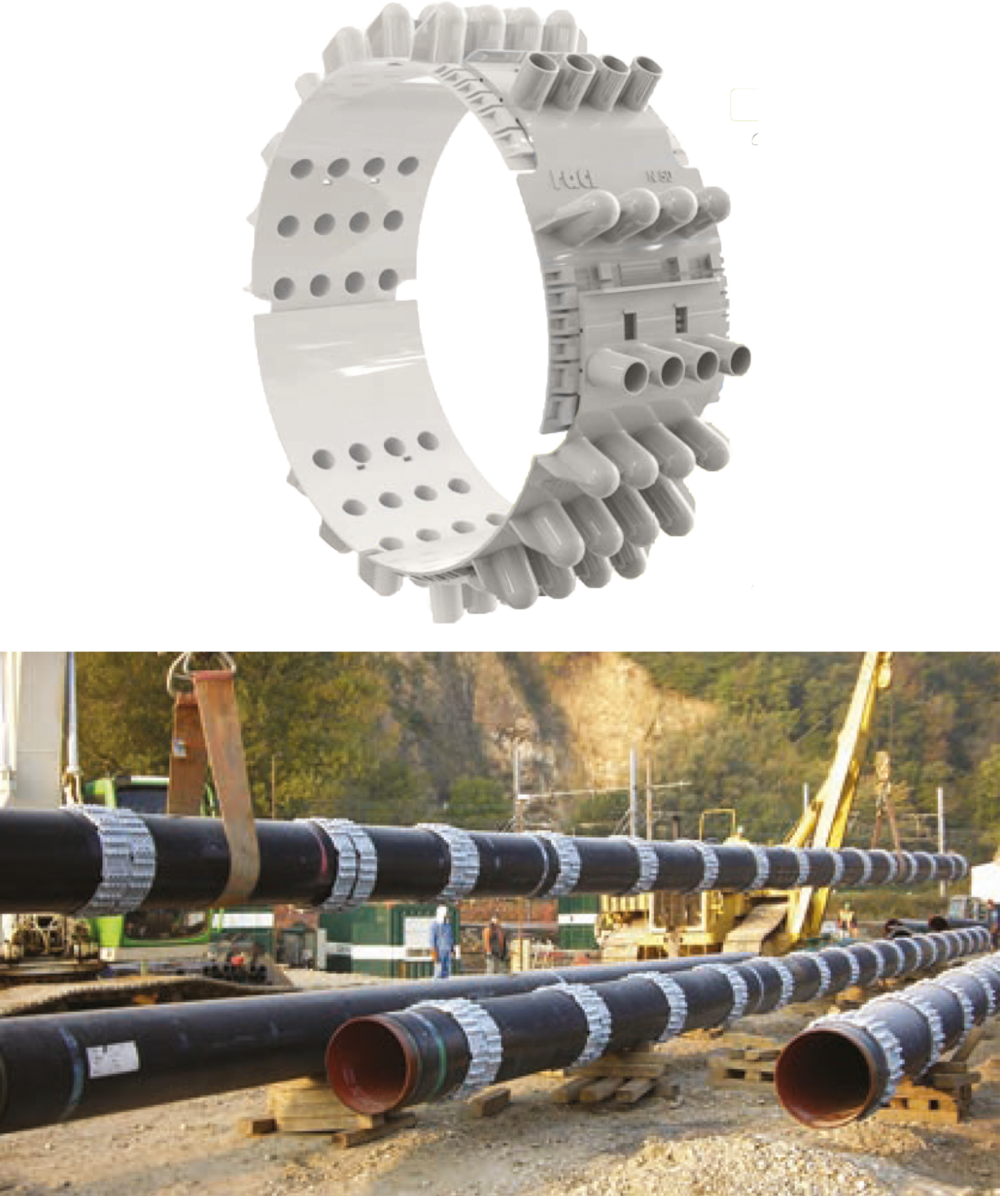

Les centreurs de canalisation à clipser RACI du DN 50 au DN 2800 sont conçus pour éviter tout contact entre une conduite et la gaine qu’elle traverse, afin de faciliter sa mise en place.
Afin d’assurer son maintien et sa stabilité sur toute la longueur, ils doivent être installés à intervalles réguliers autour de la conduite.
Les colliers/Centreurs sont en PEHD blanc et ont fait l’objet d’une conception et d’une modélisation approfondies dont le résultat est d’avoir le meilleur compromis entre poids et résistance mécanique.
Les colliers/Centreurs sont composés de plusieurs Eléments assemblés les uns aux autres.
Ils tiennent aux températures de -10 °C à + 50 °C.
N'hésitez pas à faire appel à notre service commercial pour toute demande.
Documentation à télécharger
CENTREURS DE CANALISATION RACI.pdf [pdf] - 3.45 MoGamme standard F/G
| REF. | TYPE | LONGUEUR UTILE (L) en mm | LARGEUR (B) en mm | HAUTEUR (H) en mm | CAPACITÉ DE CHARGE en kg |
|---|---|---|---|---|---|
| CDFxx (1) | F | 197-237 | 130 | 25 - 41 - 60 - 75 | 500 |
| CDGxx(1) | G | 91-129 | 130 | 25 - 41 - 60 | 500 |
(1) xx = la hauteur du patin (25 - 41 - 60 - 75)
La capacité de charge est donnée par des valeurs estimées et vérifiées en conditions statiques et idéales.
| REF. | Diamètre ext. conduite MIN et MAX | Nbre d'éléments/colliers Famille F | Nbre d'éléments/colliers(1) Famille G(2) | Espacement conseillé entre 2 colliers/ centreurs - Eau |
|---|---|---|---|---|
| EL092-115 | 92 - 115 | 1 | 1 | 2,5 |
| EL116-152 | 116 - 152 | 2 | - | 2,5 |
| EL153-188 | 153 - 188 | 2 | 1 | 2,0 |
| EL189-224 | 189 - 224 | 3 | - | 2,0 |
| EL225-260 | 225 - 260 | 3 | 1 | 2,0 |
| EL261-295 | 261 - 295 | 4 | - | 2,0 |
| EL296-313 | 296 - 313 | 4 | 1 | 2,0 |
| EL314-376 | 314 - 376 | 5 | - | 1,5 |
| EL377-446 | 377 - 446 | 6 | - | 1,5 |
| EL477-528 | 477 - 528 | 7 | - | 1,5 |
(1) Nombre et type d'éléments dont on a besoin pour constituer un collier de centrage permettant de couvrir l'ensemnle de la circonférence de la canalisation.
(2) L'élément G a été créé pour permettre de constituer un collier de centrage s'adaptant parfaitement à certains diamètres de conduites. Par conséquent, il n'est pas possible d'utiliser dans un collier plus d'un élément G.
Comment déterminer la hauteur du centreur ?
N'hésitez pas à faire appel à notre service commercial pour toute demande.

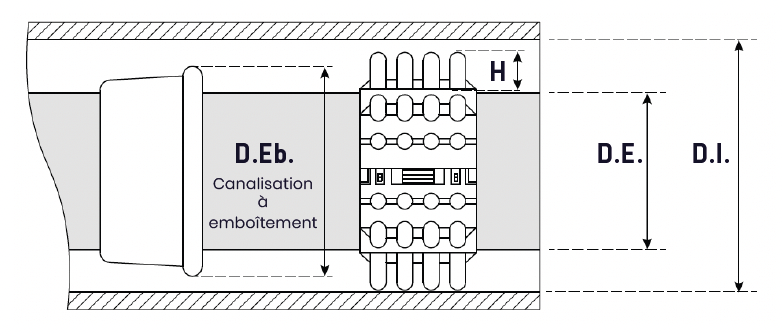

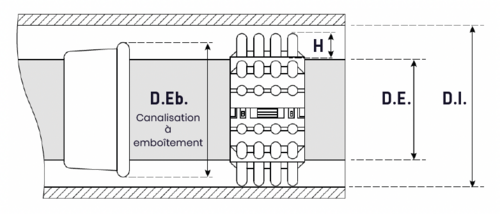

1) Calcul de la hauteur "H" du centreur
La hauteur H des centreur doit être comprise entre les 2 hauteurs suivantes :
- "H" < l'espace disponible entre la canalisation et son fourreau ;
- "H" > la hauteur de l'emboîtement ou de la bride (si canalisation à emboîtement) ;
DOnnées nécessaires au calcul de la hauteur H du collier / centreur :
- D.E. : Diamètre extérieur (max avec revêtement) de la canalisation.
- D.Eb. : Diamètre extérieur emboitement (ou bride) - Si canalisation sans emboitement ou bride : DE = DEb.
- D.I. : Diamètre intérieur du Fourreau / Gaine.
Hauteur (H) < ((D.I. - D.E.) - 15 (1))/2 mm
(1) Jeu minimum entre la hauteur du patin et l'intérieur du fourreau.
- S'il s'agit d'une canalisation à emboitement ou à Bride, prendre en compte : H > ((D.Eb. - D.E.) + 20 / 2 mm.
Les colliers seront installés de part et d'autre de l'emboitement (ou bride) à une distance max de 30 mm de celle-ci.
2) Calcul du nombre de centreurs et d'éléments

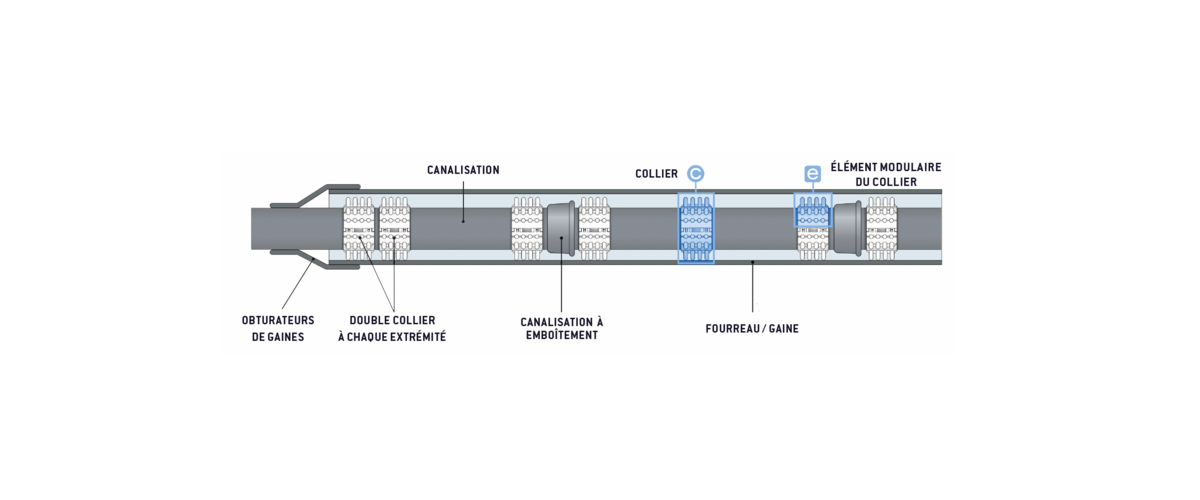

Il est recommandé de doubler le nombre de colliers à chaque extrémité de la conduite de manière à répartir la surcharge et ainsi éviter tout problème lors des opérations de mise en place.
Le nombre exact de colliers de centrage est obtenu grâce à la formule suivante :
Nombre de centreur = C tot = L / I + 3
- L = longueur totale de la canalisation
- I = espacement conseillé entre deux colliers/centreurs(2)
Un collier/centreur est composé de "e"(2) éléments
Nombre total d'éléments = E TOTAL = : e x C tot
(2) Attention, "I" et "e" sont des données définies dans les tableaux de gamme.
NOTA : Si la longueur de la canalisation est supéreure à 150m, des canalisations lourdes, une application hors standard, merci de vous rapprocher des services de NORHAM pour définir la solution la plus adaptée aux contraintes du chantier.
Pour les conduites à surfaces lisses, il est nécessaire d’utiliser une bande anti-glissement.
Un outil est nécessaire pour réaliser le montage.
N'hésitez pas à faire appel à notre service commercial pour toute demande.
Installation / Montage

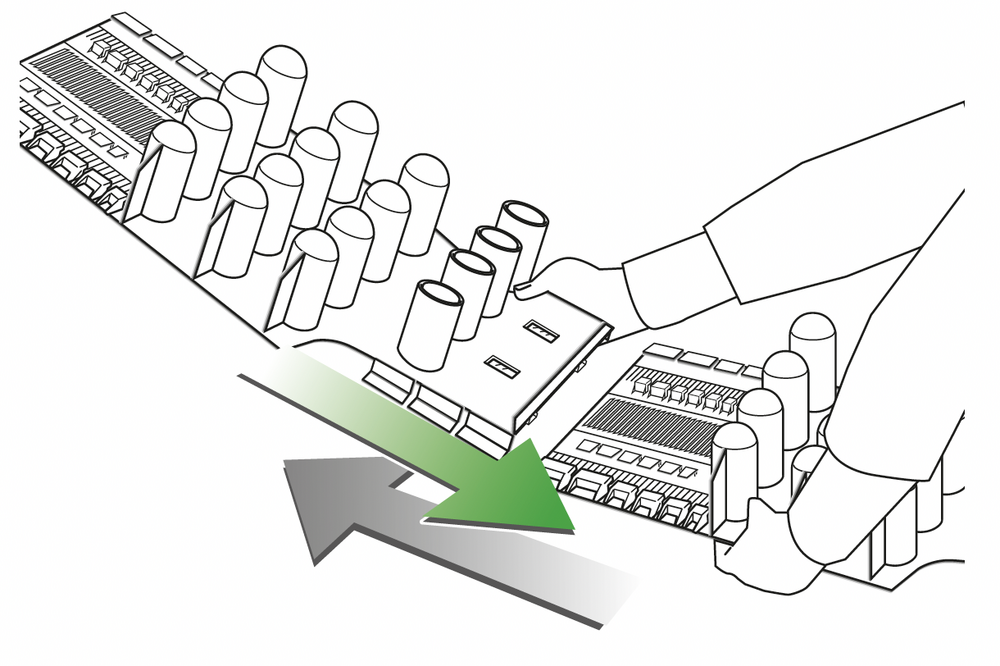

Étape 1Insérer un élément du collier de centrage dans l’élément suivant en laissant les extrémités du collier ouvertes, tel que représenté dans l’image ci-contre.

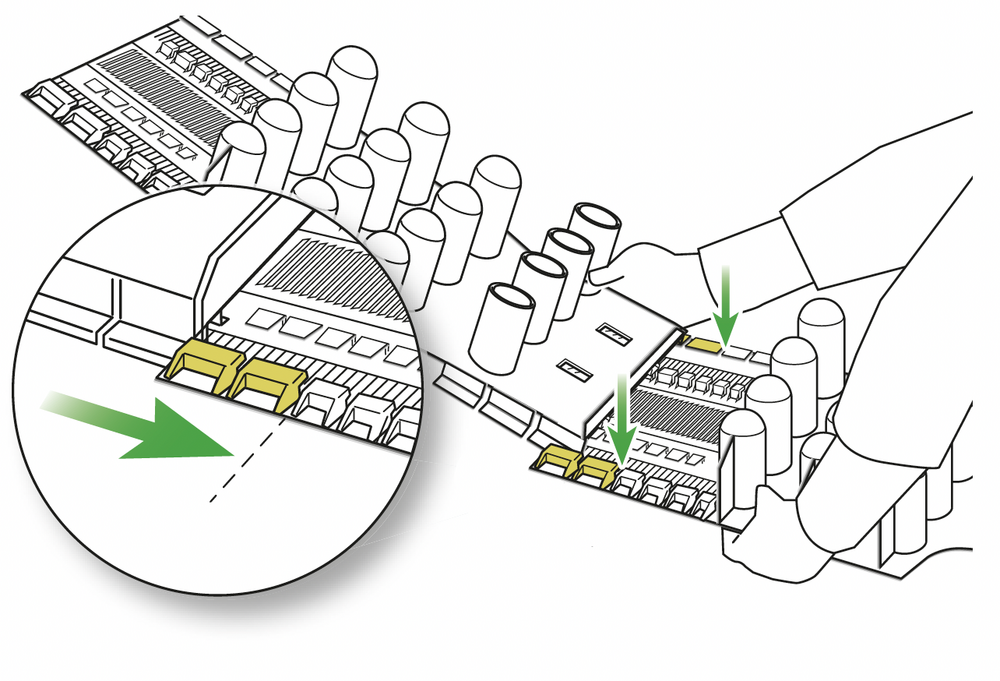

Étape 2Lors de cette opération préliminaire, les éléments des colliers ne doivent pas être assemblés avec plus de deux dents de prise.

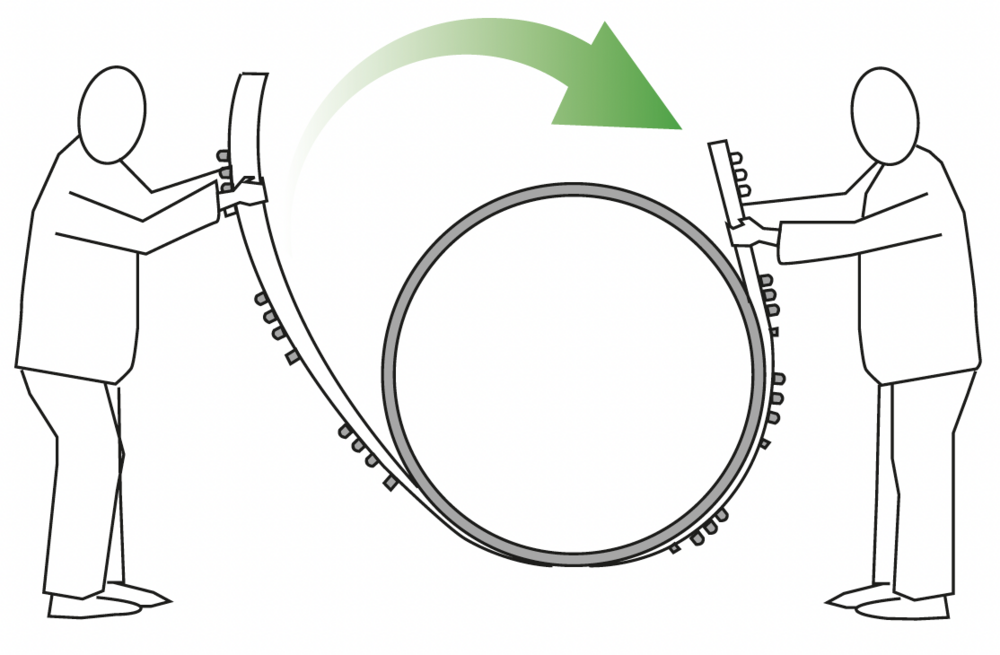

Étape 3Fermer les colliers de centrage en les plaçant autour de la conduite ; compléter l’opération en emboitant les deux extrémités laissée libres. Serrer le collier autour de la conduite en utilisant la pince appropriée et s’assurer qu’au minimum trois dents de chaque élément sont emboitées.

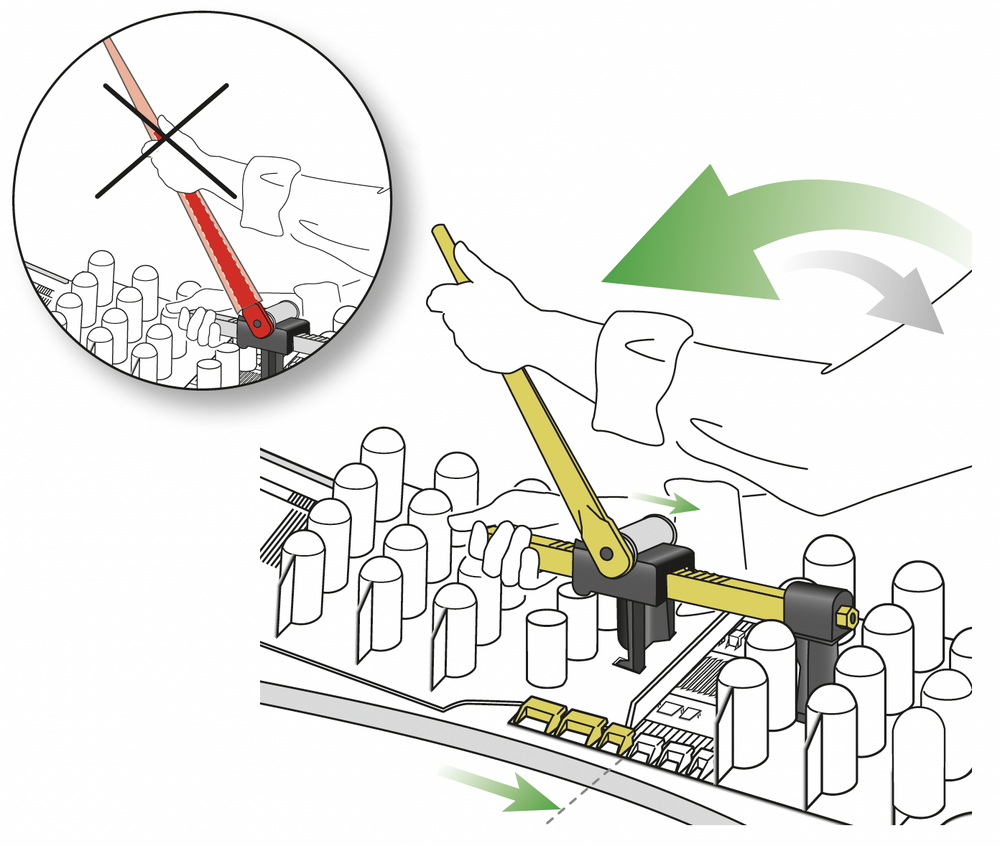

Étape 4Pour le serrage final autour de la conduite du collier de centrage, serrer graduellement chaque élément de façon à obtenir le plus possible une quantité homogène de dents prises.
