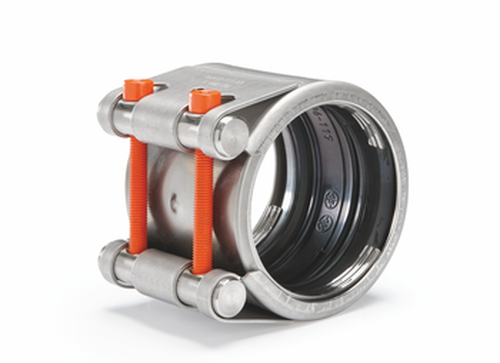

Raccords inox PLASTI-GRIP

Caractéristiques

↵

Raccords verrouillés avec deux bagues d’ancrage crantées pour tuyaux plastiques.

Matériaux :

Corps : acier inox AISI 316 ;
visserie : 6 pans creux, acier inox AISI 316 ;
écrous : acier inox AISI 316 ;
bagues d’ancrage : acier inox AISI 316 ;
joint d’étanchéité : EPDM 70 Shore A, grade eau potable n°23 MAT NY142

Documentation à télécharger

RACCORDS INOX [pdf] - 1.92 Mo ACS RACCORDS INOX [pdf] - 84.44 Ko

DIMENSIONS

REF	PN	PLAGES D'UTILISATION (mm)		L	C MAX	M	D	H	DÉVIATION ANGULAIRE MAX.	VISSERIE ET COUPLE DE SERRAGE (Nm)	POIDS (Kg)
		MINI	MAX
GRIP-039-043-P	16	39.0	43.0	60	15	M8	66	104	5°	M8/25	0.40
GRIP-048-053-P	16	47.5	52.5	60	15	M8	74	112	5°	M8/25	0.50
GRIP-058-064-P	16	58.0	64.0	75	25	M8	85	125	5°	M8/25	0.60
GRIP-072-080-P	16	72.0	80.0	95	30	M10	108	164	4°	M10/40	1.40
GRIP-088-096-P	16	88.0	96.0	95	30	M10	124	170	4°	M10/40	1.50
GRIP-104-112-P	16	104.0	112.0	95	30	M10	141	187	4°	M10/40	1.70
GRIP-122-130-P	16	122.0	130.0	95	30	M10	158	202	4°	M10/40	1.80
GRIP-137-145-P	16	137.0	145.0	110	40	M12	186	238	4°	M12/65	3.50
GRIP-157-165-P	16	157.0	165.0	110	40	M12	205	255	4°	M12/65	3.70

INSTALLATION / APPLICATION

PRÉAMBULE

Nettoyer la surface de la canalisation sur la largeur du raccord, elle doit être propre et lisse et ne doit pas présenter de marques (bosses, rayures, etc.) qui pourraient dégrader le fonctionnement du joint d’étanchéité.

1- Marquer les canalisations de manière à centrer le raccord sur la discontinuité ou la casse.
2- Desserrer les boulons. Attention : ne pas retirer les boulons du système de fixation.
3- Emmancher le raccord sur les deux canalisations jusqu’aux marques tracées en PHASE 1.
4- Serrer alternativement la visserie au couple de serrage indiqué sur le raccord. Il est nécessaire de vérifier le couple à l’aide d’une clé dynamométrique.
