Raccords inox MULTI-GRIP

Caractéristiques


Raccords verrouillés avec une bague à ancrage progressif pour tuyaux métalliques et une bague à ancrage crantée pour tuyaux plastiques.​

Matériaux :

  • Corps : acier inox AISI 316 ;
  • visserie : 6 pans creux, acier inox AISI 316 ;
  • écrous : acier inox AISI 316 ;
  • bagues d’ancrage : une en acier inox AISI 301 et une en acier inox AISI 316 ;
  • joint d’étanchéité : EPDM 70 Shore A.

Documentation à télécharger

RACCORDS INOX [pdf] - 3.5 Mo

DIMENSIONS

REFPNPLAGES D'UTILISATION (mm)
LC MAXMDHDÉVIATION
ANGULAIRE
MAX.
VISSERIE
ET COUPLE
DE SERRAGE
(Nm)
POIDS
(Kg)


MINIMAX







GRIP-039-043-MP1639.043.06015M866104M8/250.40
GRIP-048-053-MP1647.552.56015M874112M8/250.50
GRIP-058-064-MP1658.064.07525M885125M8/250.60
GRIP-072-080-MP1672.080.09530M10108164M10/401.40
GRIP-088-096-MP1688.096.09530M10124170M10/401.50
GRIP-104-112-MP16104.0112.09530M10141187M10/401.70
GRIP-108-115-MP16108.0115.09530M10141187M10/401.70
GRIP-137-145-MP16137.0145.011040M12186238M12/653.50
GRIP-157-165-MP16157.0165.011040M12205255M12/653.70


INSTALLATION / APPLICATION

PRÉAMBULE

Nettoyer la surface de la canalisation sur la largeur du raccord, elle doit être propre et lisse et ne doit pas présenter de marques (bosses, rayures, etc.) qui pourraient dégrader le fonctionnement du joint d’étanchéité.

  • installation-1.PNG
    1- Marquer les canalisations de manière à centrer le raccord sur la discontinuité ou la casse.
  • installation-2.PNG
    2- Desserrer les boulons. Attention : ne pas retirer les boulons du système de fixation.
  • installation-3.PNG

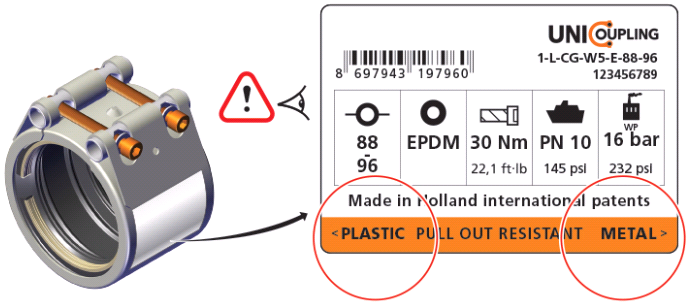

    3- Pour l’installation d’un raccord MULTI-GRIP repérer le côté « canalisation métallique » et le côté « canalisation plastique ».
  • installation-4.PNG

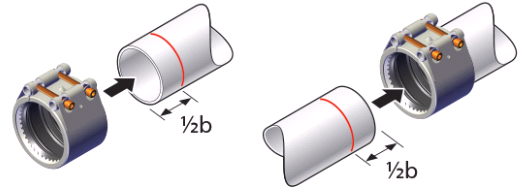

    4- Emmancher le raccord sur les deux canalisations jusqu’aux marques tracées en PHASE 1.
  • installation-5.PNG
    5- Serrer alternativement la visserie au couple de serrage indiqué sur le raccord. Il est nécessaire de vérifier le couple à l’aide d’une clé dynamométrique.

Documentation à télécharger

RACCORDS INOX [pdf] - 3.5 Mo
