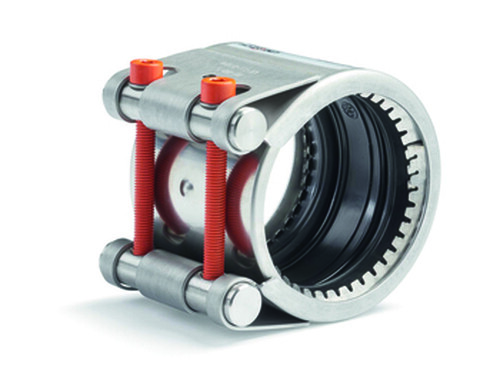

Raccords inox METAL-GRIP
Caractéristiques
Raccords verrouillés avec deux bagues à ancrage progressif pour tuyaux métalliques : les dents pénètrent la surface extérieure du tuyau et s’ancrent dans la paroi.
Matériaux :
- Corps : acier inox AISI 316 ;
- visserie : 6 pans creux, acier inox AISI 316 ;
- écrous : acier inox AISI 316 ;
- bagues d’ancrage : acier inox AISI 301 ;
- joint d’étanchéité : EPDM 70 Shore A, grade eau potable n°23 MAT NY142
Documentation à télécharger
RACCORDS INOX [pdf] - 4.62 MoACS RACCORDS INOX [pdf] - 84.44 KoDIMENSIONS
| REF | PN | PLAGES D'UTILISATION (mm) | L | C MAX | M | D | H | DÉVIATION ANGULAIRE MAX. | VISSERIE ET COUPLE DE SERRAGE (Nm) | POIDS (Kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MINI | MAX | ||||||||||
| GRIP-025-029-M | 16 | 25.0 | 29.0 | 45 | 10 | M6 | 46 | 76 | 5° | M6/7 | 0.20 |
| GRIP-033-036-M | 16 | 33.0 | 36.0 | 45 | 10 | M6 | 54 | 84 | 5° | M6/7 | 0.20 |
| GRIP-039-043-M | 16 | 39.0 | 43.0 | 60 | 15 | M8 | 66 | 104 | 5° | M8/25 | 0.40 |
| GRIP-048-053-M | 16 | 47.5 | 52.5 | 60 | 15 | M8 | 74 | 112 | 5° | M8/25 | 0.40 |
| GRIP-058-064-M | 16 | 58.0 | 64.0 | 75 | 25 | M8 | 85 | 125 | 5° | M8/25 | 0.60 |
| GRIP-072-080-M | 16 | 72.0 | 80.0 | 95 | 30 | M10 | 108 | 164 | 4° | M10/40 | 1.40 |
| GRIP-088-096-M | 16 | 88.0 | 96.0 | 95 | 30 | M10 | 124 | 170 | 4° | M10/40 | 1.60 |
| GRIP-097-105-M | 16 | 97.0 | 105.0 | 95 | 30 | M10 | 141 | 187 | 4° | M10/40 | 1.70 |
| GRIP-104-112-M | 16 | 104.0 | 112.0 | 95 | 30 | M10 | 141 | 187 | 4° | M10/40 | 1.70 |
| GRIP-112-120-M | 16 | 112.0 | 120.0 | 95 | 30 | M10 | 158 | 202 | 4° | M10/40 | 1.90 |
| GRIP-137-145-M | 16 | 137.0 | 145.0 | 110 | 40 | M12 | 186 | 238 | 4° | M12/65 | 3.50 |
| GRIP-164-172-M | 16 | 164.0 | 172.0 | 110 | 40 | M12 | 212 | 262 | 4° | M12/65 | 3.80 |
INSTALLATION / APPLICATION
PRÉAMBULE
Nettoyer la surface de la canalisation sur la largeur du raccord, elle doit être propre, lisse et ne doit pas présenter de marques (bosses, rayures, etc.) qui pourraient dégrader le fonctionnement du joint d’étanchéité.
1- Marquer les canalisations de manière à centrer le raccord sur la discontinuité ou la casse.
2- Desserrer les boulons. Attention : ne pas retirer les boulons du système de fixation.
3- Emmancher le raccord sur les deux canalisations jusqu’aux marques tracées en PHASE 1.
4- Serrer alternativement la visserie au couple de serrage indiqué sur le raccord. Il est nécessaire de vérifier le couple à l’aide d’une clé dynamométrique.
