Raccords FLEX-SEAL Plus® XLC


Définissez vos raccordements en quelques clics grâce à la nouvelle application d’aide aux calculs de raccordement.

Retrouver également les tutoriels d'utilisation et de téléchargement sur notre chaîne Youtube :

https://www.youtube.com/channel/UCqdJYqj3sEYpmVJjbDoI5WA

Caractéristiques

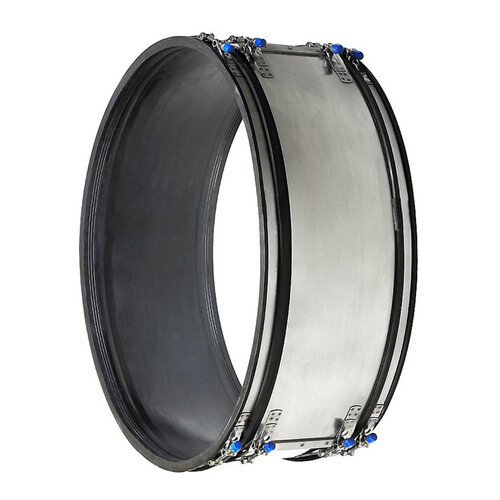

"Grand frère" du raccord FLEX-SEAL® LC, le raccord FLEX-SEAL® extra-large XLC est le même type de manchon, fabriqué sur mesure mais en largeur 300 mm, ce qui lui confère une résistance optimale en cas de discontinuités de réseaux plus importantes.

En EPDM et Inox 304, le raccord FLEX-SEAL® XLC résiste aux températures comprises entre -40°C et +140°C.

Il tient à une pression de service allant jusqu'à 1 bar.

Tout comme les autres raccords de la gamme, FLEX-SEAL® XLC peut être installé en aérien ou être recouvert de terre.

Il convient parfaitement pour un réseau d'assainissement , d'eau pluviale, ou d'eau usée.


Rendez-vous dans notre "Usine Raccords" visible en ligne pour plus d'info !

Documentations à télécharger

RACCORDS FLEX-SEAL Plus® SOLUTIONS COMPLETES [pdf] - 1.83 Mo

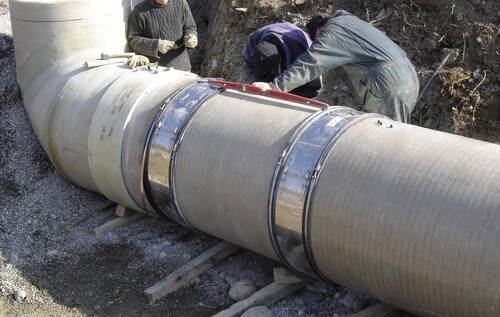

  • norham-photo-chantier-raccords-grands-diametres-FLEX-SEAL-XLC-provins-2.jpg
  • Raccords_grands_diametres_assainissement.JPG
  • norham-photo-chantier-raccords-grands-diametres-FLEX-SEAL-XLC-provins-1.jpg

Installation / Application


Pour mettre en place le raccord extra-large FLEX-SEAL® XLC,

  • commencer par tracer un repère à 150 mm (soit la moitié de la largeur du raccord) du bord du plus grand tuyau.
  • Glisser sur ce même tuyau le raccord FLEX-SEAL® XLC et rapprocher le deuxième tuyau le plus près possible.
  • Placer le raccord FLEX-SEAL® XLC à cheval sur les deux tuyaux, de façon à ce que son bord s'aligne avec le repère tracé.
  • Terminer l'installation en serrant les fixations jusqu'au blocage. Le couple de serrage préconisé ainsi que les instructions de pose sont fournis avec le raccord.

Dimensions

Réf. L. 190Réf. L. 300Tolérances d’utilisation (Mini-Maxi)
de LC 640de XLC 640(615 - 640)
à LC 2000à XLC 2000(1975-2000)

Documentations à télécharger

RACCORDS FLEX-SEAL Plus® SOLUTIONS COMPLETES [pdf] - 1.83 Mo
