Joints d'étancheité de paroi ELEMENT PRESSIO®

Caractéristiques


L'ELEMENT PRESSIO® apporte une réponse adaptée et efficace aux risques d'infiltration entre une paroi et la canalisation qui la traverse.

Il est destiné au domaines :

  • de l'industrie,
  • des réseaux d'eaux, d'assainissement et du bâtiment.

Il convient :

  • pour tout type de canalisation (Acier, Amiante, Béton, Fonte, Grès, PEHD, PVC, Polyester, PP), souples ou rigides,
  • pour toute taille de canalisation traversante de DN 20 à 3000 mm
  • et pour tout type de traversée de paroi pleine (Mur, Toit, Plancher).

Il résiste :

  • jusqu'à 5 bars de pression et à des températures allant de -40°C à +80°C
  • aux UV et à l'ozone

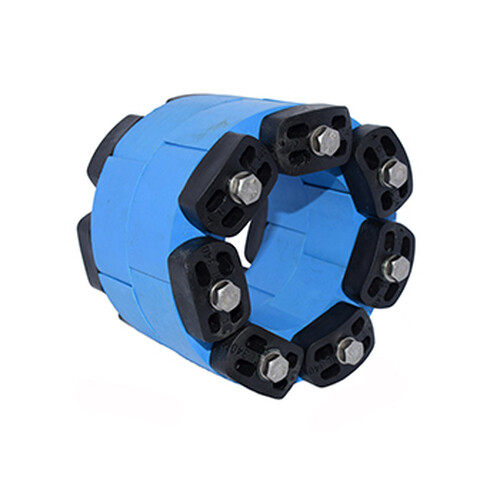

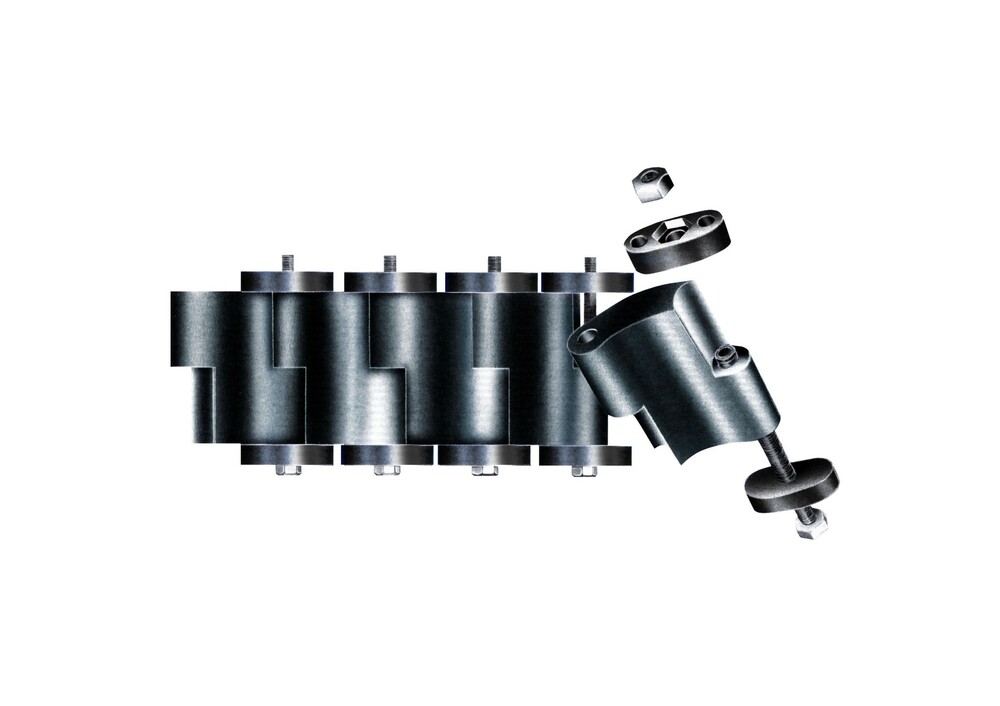

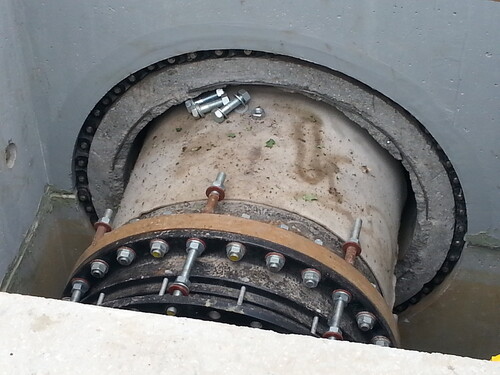

Le joint pour étanchéité de traversée de paroi ELEMENT PRESSIO® est composé de maillons souples en EPDM reliés entre eux par des vis en acier inox AISI316 (1.4401).


Le joint vient se placer en interface entre l'intérieur de la paroi et la canalisation.


Par serrage de la visserie, l'élastomère est comprimé entre les plaques de pression situées de part et d'autre des éléments souples.

Le joint composé d'ELEMENT PRESSIO® est pris en "sandwich" entre la canalisation et la paroi, et réalise l'étancheité.

Documentation à télécharger

a-JOINTS_D_ETANCHEITE_DE_PAROI_PRESSIO.pdf [pdf] - 977.69 Ko

Installation / Montage


Le principe de montage du joint pour étanchéité des traversées de paroi est très simple.

Après carotage, perçage ou réservation de la paroi nous consulter pour les différents accessoires,

1. Mettre d'abord en place la canalisation : elle doit être centrée dans l’orifice de la paroi et doit être supportée de part et d’autre de la paroi. ELEMENT PRESSIO® n'est pas conçu pour supporter la canalisation.

2. Placer ensuite la chaîne de maillons ELEMENT PRESSIO® autour de la canalisation et joindre les deux extrémités.

A ce stade, vérifier que la boulonnerie est bien positionnée : les têtes de vis doivent se trouver en face de l’opérateur. Surtout ne pas ôter de maillons. Il est normal d’avoir un peu de jeu.

4. Si besoin, pré-serrer le joint d'étanchéité ELEMENT PRESSIO® à l’aide d'une clé à cliquet (ou équivalent) en donnant 2 tours de serrage à chaque boulon.

5. Glisser alors la chaine de maillons ELEMENT PRESSIO® dans l’espace annulaire entre la conduite et l’orifice de la paroi. Commencer par la partie supérieure puis la partie inférieure pour finir par les côtés.

6. Commencer le serrage à partir du boulon situé sur la génératrice supérieure et serrer jusqu'à ce que l’élement en caoutchouc se «gonfle».

7. Continuer le serrage boulon par boulon afin d’obtenir le même pré-serrage pour chaque élément.

8. Terminer par un "serrage final" : reprendre le serrage à partir du boulon situé sur la génératrice supérieure. Serrer jusqu'au couple de serrage préconisé.

Une fois le montage terminé, verifier que les éléments ont été serrés uniformément, qu’ils sont tous bien en contact avec la paroi.

  • norham-photo-studio-joints-ELEMENT-PRESSIO-phase-1-centrer.jpg

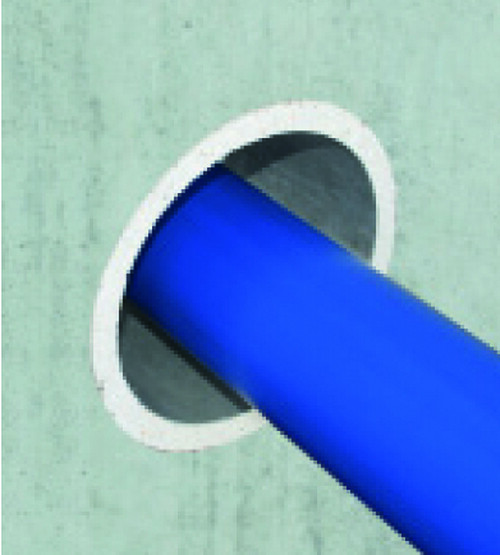

    Centrer la canalisation dans l'orifice de la paroi

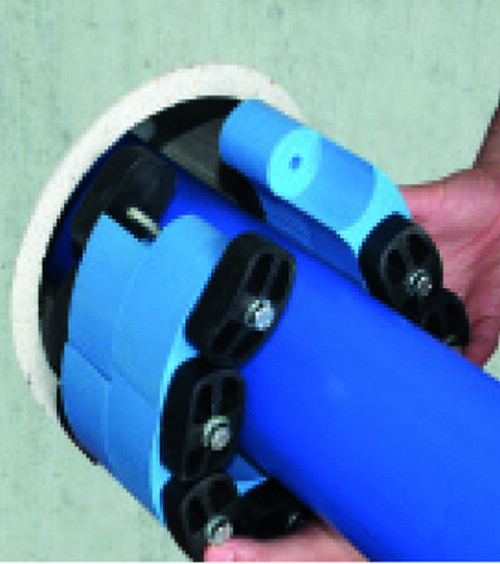

  • norham-photo-studio-joints-ELEMENT-PRESSIO-phase-2-placer-le-joint.jpg
    Placer le joint autour de la canalisation et joindre les deux extrémités

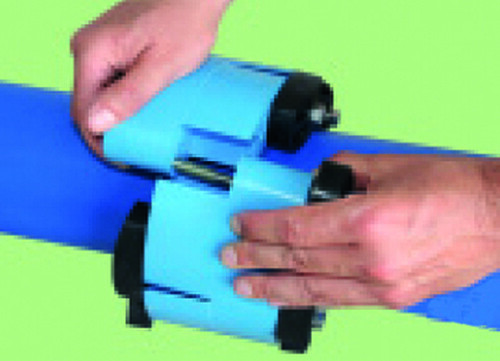

  • norham-photo-studio-joints-ELEMENT-PRESSIO-phase-3-joindre-extremites.jpg
    S'assurer que toutes les têtes de vis font face à l'opérateur
  • norham-photo-studio-joints-ELEMENT-PRESSIO-phase-4-ne-pas-oter.jpg

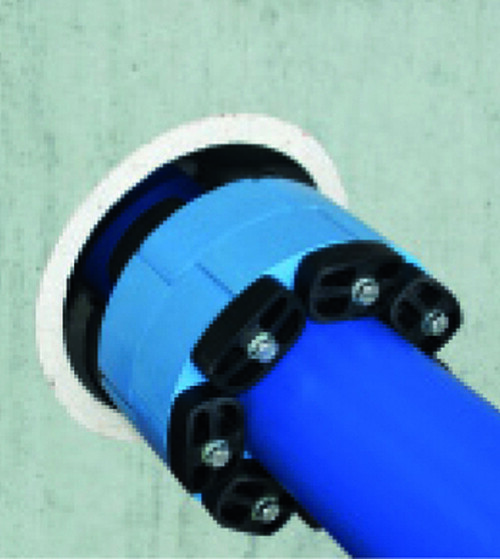

    Pour les montages sur les petits Ø, étirer le joint si besoinNe jamais retirer d'éléments même si le joint semble trop lâche
  • norham-photo-studio-joints-ELEMENT-PRESSIO-phase-5-inserer-joint.jpg

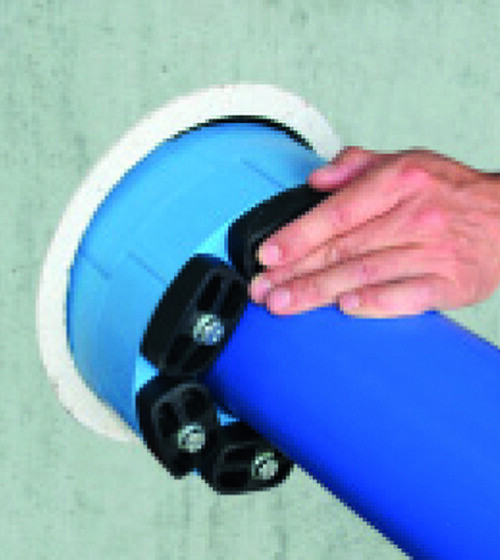

    Insérer le joint dans l'espace annulaireCommencer par la partie supérieure puis la partie inférieure pour finir par les côtés
  • norham-photo-studio-joints-ELEMENT-PRESSIO-phase-6-serrer.jpg

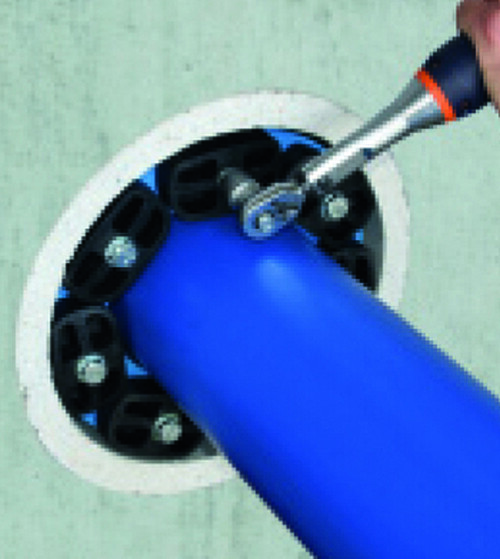

    Serrer tour à tour, alternativement en commençant par la vis située sur la partie haute
  • norham-photo-studio-joints-ELEMENT-PRESSIO-phase-7-visser.jpg

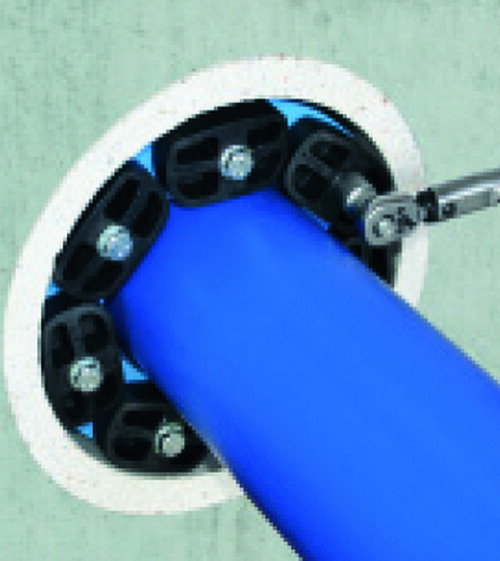

    Effectuer alternativement 4/5 tours de vis jusqu'à atteindre le couple préconiséL'aspect de l'élastomère doit être uniforme sous chaque plaque de pression

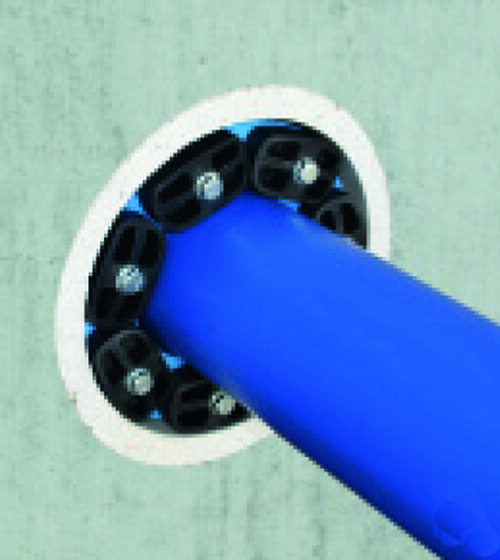

  • norham-photo-studio-joints-ELEMENT-PRESSIO-phase-8-revisser.jpg
    Effectuer un nouveau serrage deux heures après pour atteindre le couple requis** Particulièrement préconisé pour les réf. IL500 et sup.

Dimensions

Pour vous aider dans le choix de votre PRESSIO®, vous pouvez télécharger le programme de calcul PRESSIO®.

Attention : Les résultats du logiciel de calcul PRESSIO® ne sont pas contractuels et ne remplacent en aucun cas un avis technique NORHAM.

PROGRAMME CALCUL PRESSIO® [xlsx] - 120.91 Ko
Ref IL/IS
Tolérances Mini-MaxiLong. UnitaireLarg. maillon desseréCouple de serrage NmNombre mini maillonsEpaisseur paroi miniØ ext. Canalisation Mini-Maxi








100E9 - 12,53160146027 - 219
200E12,5 - 15,73063146321 - 324
265E16 - 204163156350 - 406
275E16 - 202663146313 - 90
300E18 - 22,54190459045 - 273
310E18 - 22,55790459060 - 406
315E21,1 - 263890459037 - 324
325E23,2 - 307910046100133 - 711
340E25,5 - 34411004410030 - 324
360E32 - 42551004510040 - 406
400E36 - 4693125126125140 - 1220
410E37 - 48,56812512512560 - 324
425E28 - 3793125126125144 - 1220
440E44 - 5599125126125140 - 1220
475E41 - 48,56912512512560 - 1220
500E60 - 71,5100140225140100 - 1220
525E55 - 63,5100140226140133 - 1220
575E81 - 98156165486165219 - 3000
615E*81 - 9810716548516589 - 2000
625E*81 - 9810716548516589 - 2000
650E*69 - 8410716548516589 - 2000
700E*95 - 110156165486165219 - 3000

Documentation à télécharger

Joints ELEMENT PRESSIO®      [pdf] - 1.36 Mo

Rapport du classement de la tenue au feu des ELEMENTS PRESSIO®

Les joints de traversée de paroi ELEMENTS PRESSIO® IL 100 BC et IL S316 dispose d'un rapport de classement de la réaction au feu (n° KB3.1/16-374-2) délivré par le MFPA.

Vous pouvez le télécharger ici :

Rapport Tenue au Feu ELEMENTS PRESSIO®.pdf [pdf] - 352.03 Ko
