Joints d'étancheité de paroi COMPENSEAL®
Caractéristiques

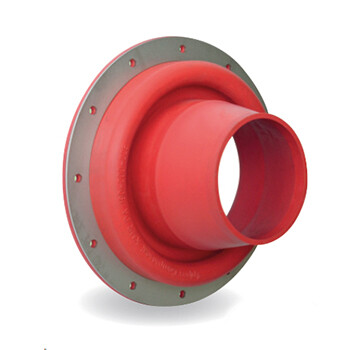

Les COMPENSEAL® sont des joints de traversée de paroi en EPDM, utilisés pour les canalisations pouvant subir un déplacement axial et radial, notamment ceux dus à la dilatation thermique.
Comme un compensateur, le joint de traversée de paroi est aussi parfaitement adapté la pénétration de canalisation à travers les murs et/ou les plafonds des bâtiments.
Ils permettent une étanchéité à l’eau, à l'air, au radon.
Données techniques :
- Tenue à la pression : jusqu'à 1 bar ;
- Tenue à la température : jusqu'à 120°C ;
- Déplacement axial maximum : ± 40 mm.
Dimensions :
A partir du diamètre extérieur de canalisation de 75 mm et jusqu’au 800 mm
Documentation à télécharger
JOINTS COMPENSEAL® [pdf] - 1.81 MoAfin de proposer la meilleure solution possible, la gamme COMPENSEAL® est certifiée par des organismes tiers indépendants, le MFPA et l'IAF.
Le MFPA atteste de l'étanchéité à l'eau et à l'air des joints COMPENSEAL® et l'IAF de son étanchéité au radon (documentations disponibles sur demande).

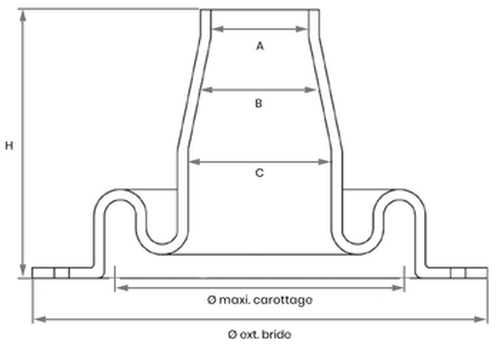

Dimensions
| RÉF | DIAM EXT. CANALISATION | DIAM MAXI. CAROTTAGE | DIAM EXT. BRIDE | A | B | C | H |
|---|---|---|---|---|---|---|---|
| COMP110 | 75/90/110 | 150 à 200 | 350 | 75 | 90 | 110 | 206 |
| COMP160 | 125/140/160 | 200 à 250 | 400 | 125 | 140 | 160 | 206 |
| COMP225 | 180/200/225 | 300 | 450 | 180 | 200 | 225 | 206 |
| COMP315 | 250/280/315 | 350 à 400 | 565 | 250 | 280 | 315 | 206 |
| COMP400 | 355/400 | 450 à 500 | 650 | 355 | - | 400 | 206 |
| COMP500 | 450/500 | 550 à 600 | 750 | 450 | - | 500 | 206 |
| COMP630 | 560/630 | 650 à 800 | 880 | 560 | - | 630 | 206 |
| COMP670 | 670 | 800 | 950 | - | - | 670 | 206 |
| COMP800 | 710/800 | 800 à 900 | 1050 | 710 | - | 800 | 206 |
Pour des dimensions non indiquées dans le tableau ci-dessus : nous consulter.
Installation / Montage
Le COMPENSEAL®, la canalisation et le mur ou le plafond doivent être secs, sans graisse ni poussière durant toute l’opération de montage.
Une fois posé dans le sol, le COMPENSEAL® doit être recouvert avant le remblayage d'un coussin d'expansion pour garantir la mobilité du joint.
Pour des dimensions de canalisation égale ou supérieure à 355 mm, un outil de serrage pour les bandes de tension en acier inox doit être utilisé.
Le tuyau doit être soutenu de part et d'autre le mur pour éviter tout affaissement.

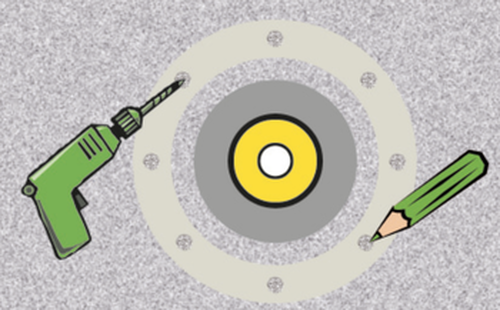

ETAPE 1Positionner la bride sur la paroi à percer. Centrer la bride sur le carottage ou la réservation. Tracer la position des fixations de la bride, puis retirer la bride. Percer la paroi (diamètre de perçage : 12 mm.) Souffler les orifices et mettre en place les chevilles.

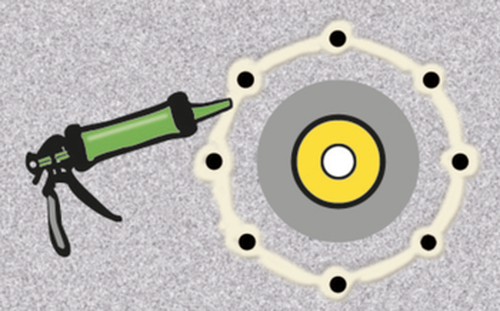

ETAPE 2Appliquer le mastic d'étanchéité à l'aide d'un pistolet à cartouche autour du carottage/de la réservation, et autour des perçages.

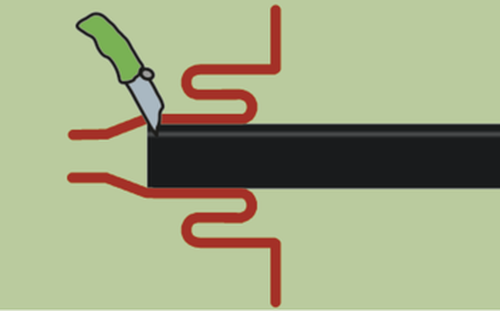

ETAPE 3Si nécessaire, couper le joint à l'aide d'un cutter pour qu'il corresponde au diamètre extérieur de la canalisation. Emmancher la canalisation dans le joint jusqu'au maximum possible, couper au niveau de l'extrémité de la canalisation.

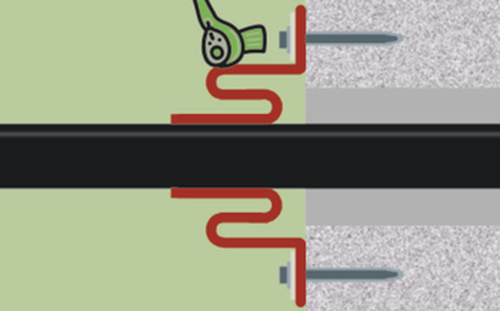

ETAPE 4Emmancher complètement la canalisation dans le joint . Positionner le joint en contact de la paroi. Boulonner le tout à l'aide des fixations fournies. Serrer jusqu'au blocage.

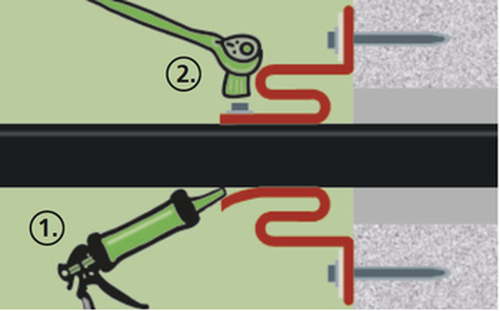

ETAPE 5Ajuster la position du joint sur la canalisation, de façon à obtenir une zone d'expansion suffisante (voir schéma). ATTENTION : le joint doit conserver une forme de "vague". Injecter le mastic d'étanchéité à l'aide d'un pistolet à cartouche au niveau du collier entre le COMPENSEAL® et la canalisation. Serrer le collier jusqu'au blocage (couple préconisé : 10 Nm).
