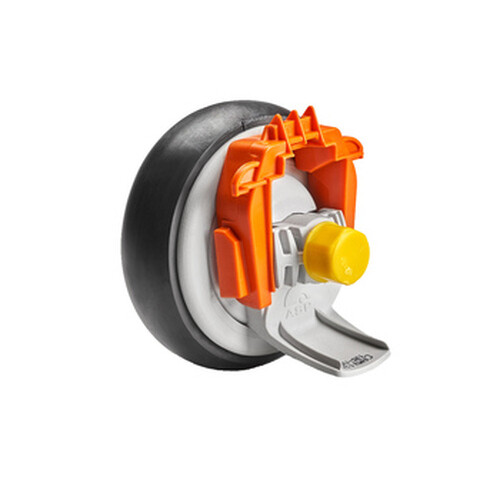

Obturateurs verrouillables CAMSTOPPER® - CAMV

Caractéristiques


Les obturateurs CAMSTOPPER® CAM V sont des obturateurs mécaniques brevetés, équipés d’un système de verrouillage qui garantit le maintien des obturateurs sans risquer son retrait par une personne ou un service non-autorisé.

Les CAM V, avec leur poignée spécialement conçue pour cette application, ne peut être installé et retiré qu'avec la rallonge RALCAMV.

Domaines d’utilisation des CAMSTOPPER®​ CAM V :

  • réseaux d’assainissement ;
  • réseaux d’eaux usées ;
  • obturation temporaire ou permanente des canalisations de DN 100 à 160 (pour les DN supérieurs, nous consulter).

CAMSTOPPER®​ CAM V sont conçus :

  • pour permettre aux services gestionnaires de réseaux d'assainissement (EP+ EU) d'assurer le contrôle des raccordements et des branchements ;
  • pour une tenue à la pression comprise entre 0,3 et 0,5 bar.

Les obturateurs mécaniques à came CAMSTOPPER® Verrouillable sont fabriqués en nylon et EPDM grade WC conforme à la norme EN 681-1.

Ses avantages :

  • se montent et se retirent à distance en toute sécurité. Ils permettent à l’opérateur de réaliser l'obturation sans descendre dans le regard ;
  • ergonomiques, les CAMSTOPPER® CAM V sont dotés d'une butée qui empêche les obturateurs de pivoter dans la canalisation et facilite l'installation ;
  • munis d’un by-pass 1/2", ils permettent un raccordement simple, afin de dévier le flux ou de laisser s’évacuer un filet d’eau, une fois le bouchon retiré ;
  • toute la gamme CAMSTOPPER® est certifiée par le WRC avis technique (n° PT/406/0317).

Documentations à télécharger

Obturateurs mécaniques CAMSTOPPER® Verrouillable [pdf] - 1.08 MoObturateurs mécaniques CAMSTOPPER® [pdf] - 1.08 Mo

Certifications et Agréments à télécharger

Rapport Agrément CAMSTOPPER® CAM [pdf] - 31.85 KoAgrément WRC obturateur CAMSTOPPER® [pdf] - 197.91 Ko

Installation / Application

  • norham-photo-studio-canne-RAL-CAMV.jpg

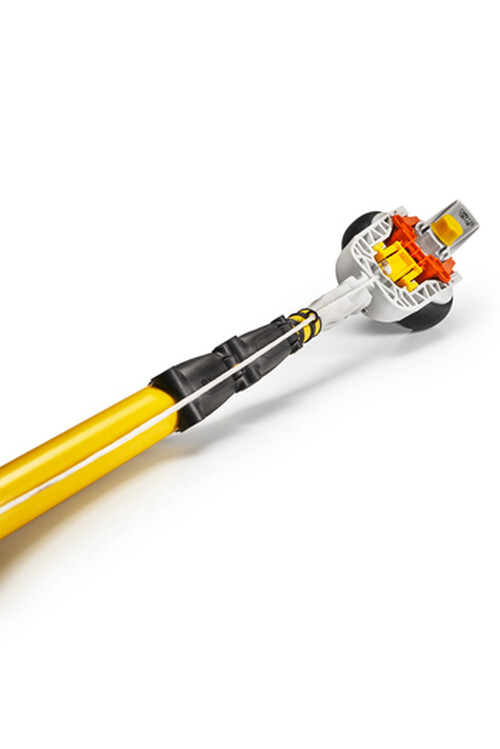

    Introduire l'obturateur dans la canalisation à l'aide de la canne.
  • norham-photo-studio-obturateurs-CAMV-montage-5.jpg

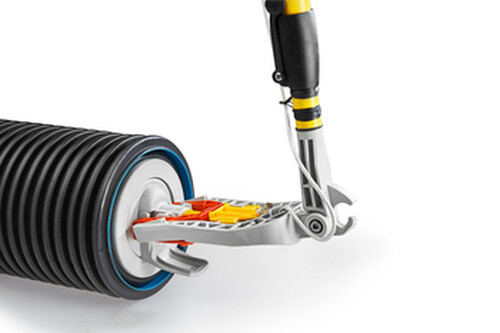

    Abaisser la poignée pour verrouiller l'obturateur.
  • norham-photo-studio-obturateurs-CAMV-montage-4.jpg

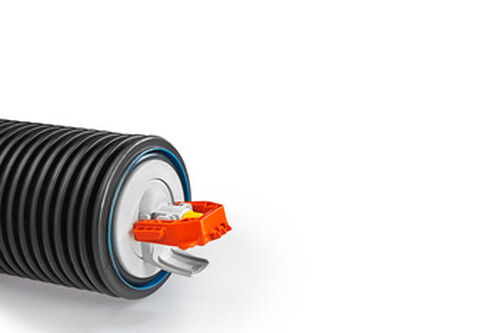

    Canalisation verrouillée.
  • norham-photo-studio-obturateurs-CAMV-montage-2.jpg

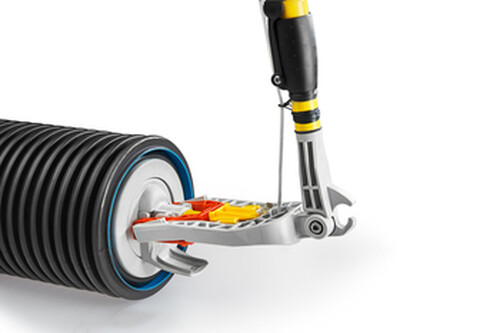

    Tirer la corde pour déverrouiller l'obturateur.

Dimensions

Réf.DescriptionTolérances (mm)Ps (bar)
CAMV090CAMSTOPPER® Verrouillable breveté90 - 970,5
CAMV100CAMSTOPPER® Verrouillable breveté96 - 1030,5
CAMV105CAMSTOPPER® Verrouillable breveté102 - 1070,5
CAMV110CAMSTOPPER® Verrouillable breveté108 - 1120,5
CAMV120CAMSTOPPER® Verrouillable breveté116 - 1230,5
CAMV130CAMSTOPPER® Verrouillable breveté125 - 1320,5
CAMV140CAMSTOPPER® Verrouillable breveté136 - 1420,5
CAMV145CAMSTOPPER® Verrouillable breveté144 - 1490,5
CAMV150CAMSTOPPER® Verrouillable breveté147 - 1530,5
CAMV160CAMSTOPPER® Verrouillable breveté157 - 1620,5
