Clapets avec pompe de refoulement PUMPFIX®

Caractéristiques


PUMPFIX® sont des clapets anti-retour munis d'une pompe de refoulement (1 kw, 230 V) et avec broyeur intégré.

Ils permettent d'évacuer les eaux amont tout en empêchant les eaux aval de remonter.

Le couvercle est équipé d’une sonde, d’une pompe et d’un coffret de commande. En cas de refoulement, le battant principal se ferme mécaniquement.

Lors de l’arrivée des écoulements, la pompe se déclenche automatiquement et permet de continuer à évacuer les eaux amont. Les eaux amont sont propulsées vers l’aval, contre le refoulement, à travers l’orifice supérieur situé au dessus du battant principal.

PUMPFIX® est idéal pour les eaux vannes, chargées ou fécales.

Les clapets anti refoulement à pompe PUMPFIX® s'installent dans le sol à une profondeur de 486 à 64 mm avec la version à tampon noir ou évidé ou sur canalisation apparente avec la version à capot (couvercle).

Le nettoyage des canalisations est optimal après ouverture du couvercle et retrait des battants.

Les stations de pompage PUMPFIX® sont conformes à la norme EN 13564 Type 3.

Document à télécharger

Clapets anti-retour STAUFIX® [pdf] - 1.34 Mo

CONNEXION TOUS MATERIAUX

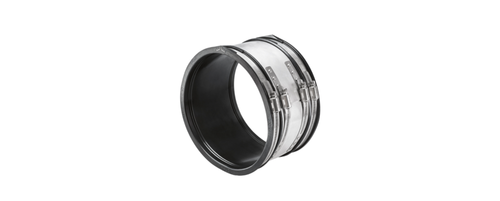

Tous les clapets PUMPFIX® peuvent être connectés à tout type de canalisation avec les raccords FLEX-SEAL Plus®.

La colerette amont doit être sectionnée préalablement.


Dimensions

Il existe DEUX VERSIONS :

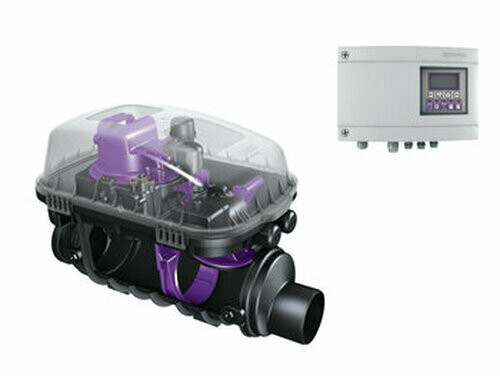

AVEC COUVERCLE  - POUR POSE SUR LE SOL

Réf.DN (en mm)Longueur L (en mm)Hauteur H (en mm)
24100100642422
24125125645422
24150150656422
24200200*720422

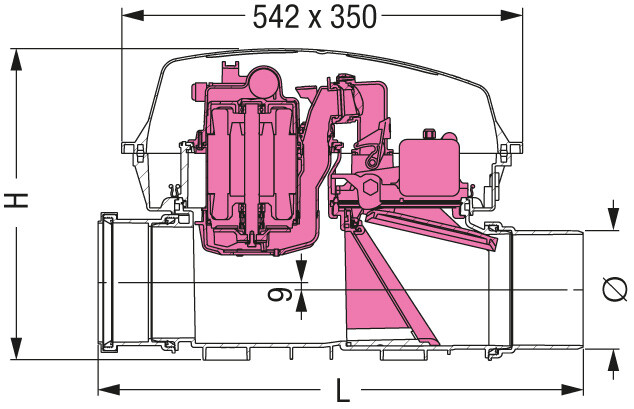

schema-clapets-PUMPFIX-sur-sol

*Entrée / sortie diamètre 200, circuit hydraulique diamètre 160 mm.

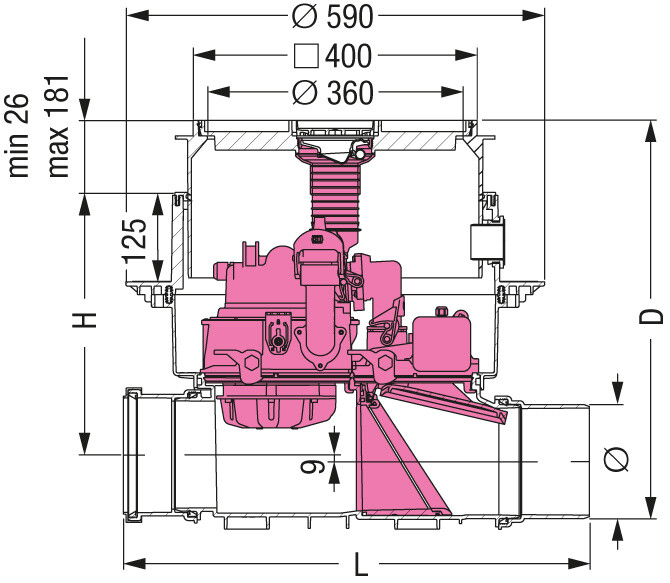

AVEC TAMPON - POUR POSE DANS LA DALLE

Réf. avec Tampon NoirRéf. avec Tampon EvidéDN (en mm)Longueur L (en mm)Hauteur H (en mm)
24100S24100X100642394
24125S24125X125645387
24150S24150X150656370
24200S24200X200*720348

*Entrée / sortie diamètre 200, circuit hydraulique diamètre 160 mm.

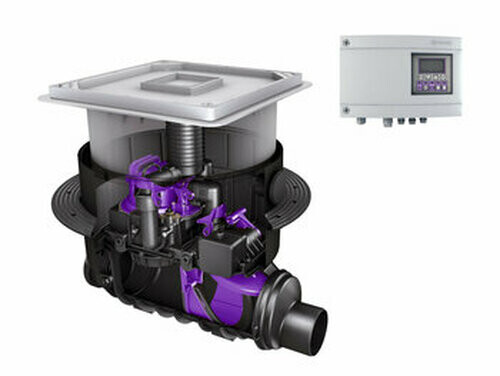

Modèle PUMPFIX® pour installation dans le sol, avec rehausse télescopique orientable et inclinable.

2 versions : avec tampon noir ou tampon évidé.


Modèle représenté ci-contre en version évidée.

Document à télécharger

Clapets anti-retour STAUFIX® [pdf] - 1.34 Mo
