Clapets anti-retour motorisés STAUFIX® FKA

Caractéristiques


Les clapets anti-refoulement STAUFIX® FKA sont des dispositifs de protection contre les inondations.

Munis de deux battants ouverts, ils empêchent les remontées d'eaux à travers les conduites.

Les STAUFIX® FKA sont des clapet en ligne motorisés pour eaux chargées et eaux grises.

Le couvercle est équipé d’une sonde et d’un moteur.

En cas de refoulement, la sonde déclenche le moteur et le battant amont se ferme automatiquement. Le battant central peut être fermé manuellement en cas de besoin.

Les STAUFIX® FKA sont livrés avec une alarme et un accumulateur de secours, protection IP54. La protection du moteur est IP68. L’alarme sonore et lumineuse se déclenche en même temps que la fermeture automatique du battant. En cas de coupure de courant, un accumulateur incorporé et rechargeable assure une autonomie de 8h.

En ABS, NBR, PP et TPE.

Documentation à télécharger

Clapets anti-retour STAUFIX® [pdf] - 2.92 Mo

CONNEXION à TOUS MATéRIAUX

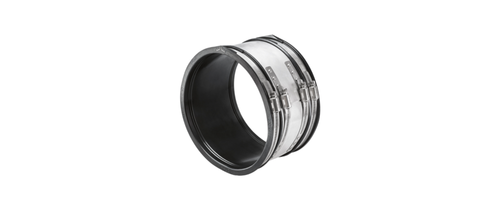

Tous les clapets STAUFIX® FKA peuvent être connectés à tout type de canalisation avec les raccords FLEX-SEAL Plus®.

La colerette amont doit être sectionnée préalablement.

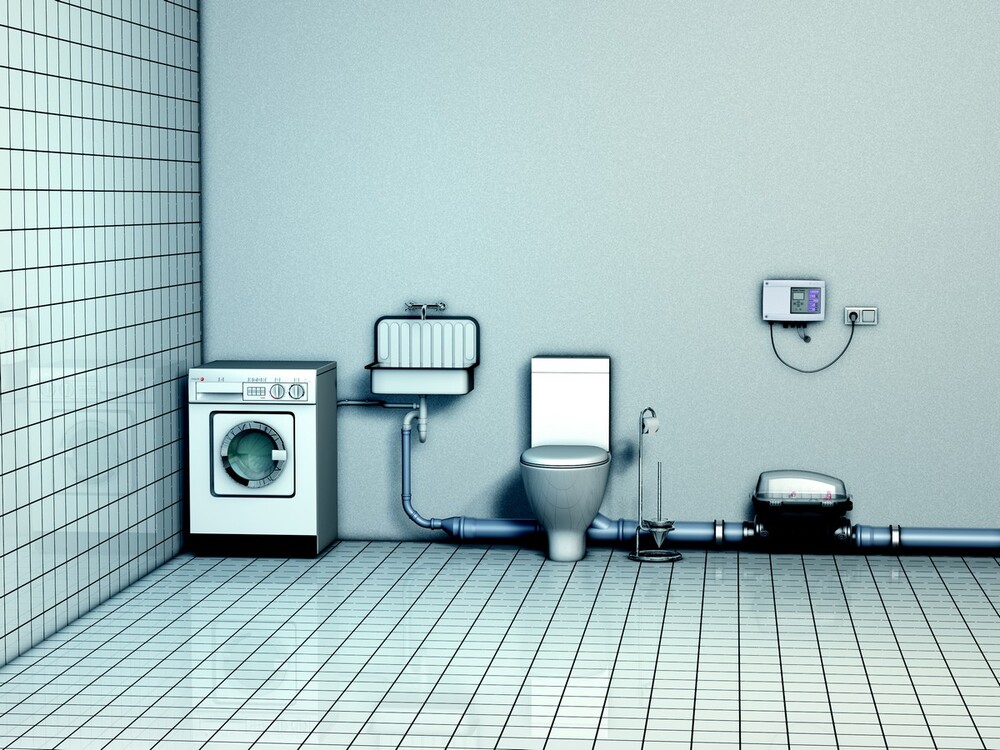

  • schema-installation-clapets-FKA-hors-sol.jpg
    Pose du clapet hors sol.

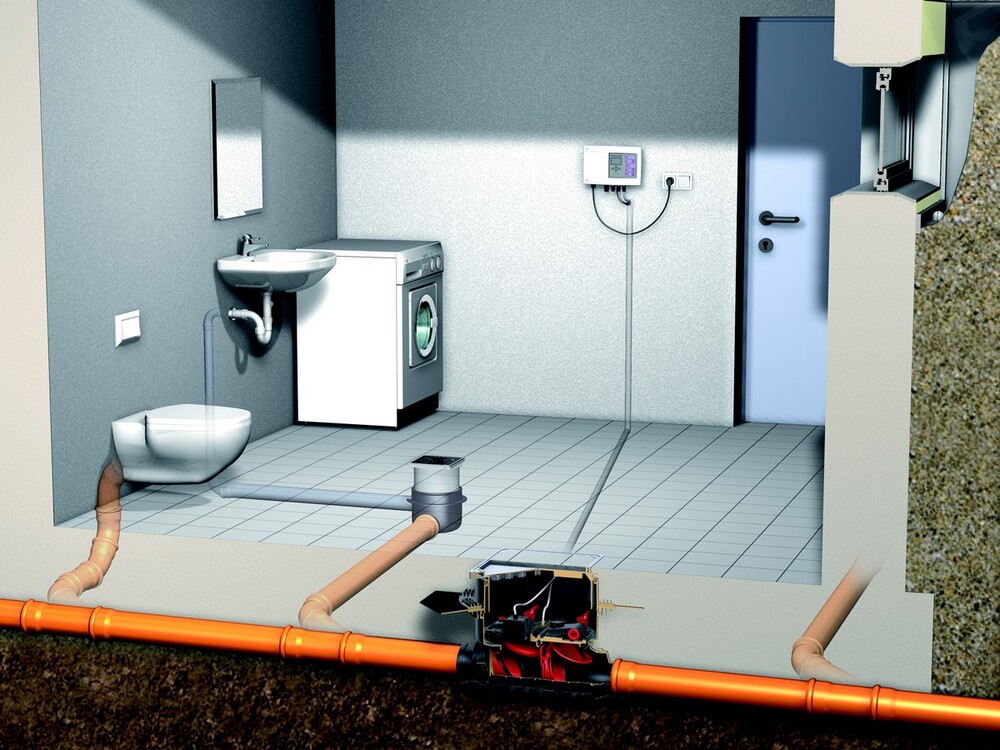

  • schema-installation-clapets-FKA-dalle.jpg
    Pose du clapet dans la dalle.

Dimensions

Il existe DEUX VERSIONS :

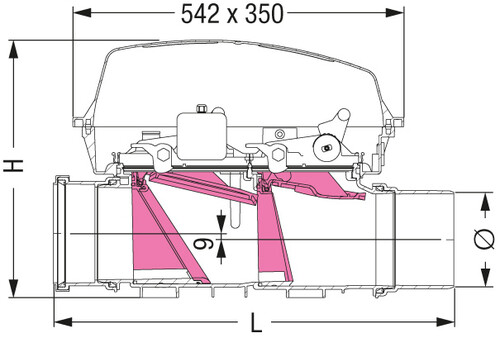

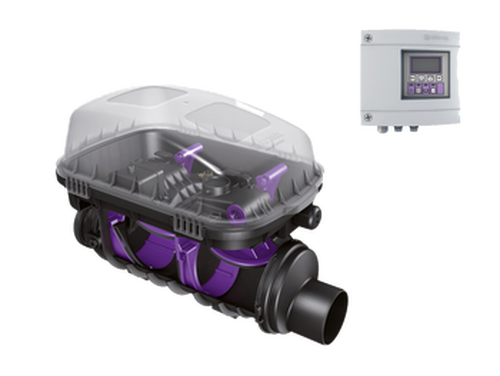

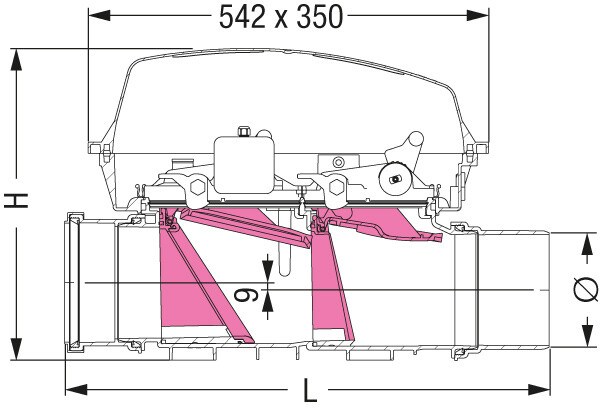

AVEC COUVERCLE - POUR POSE SUR LE SOL

Réf.DN (en mm)Longueur L (en mm)Hauteur H (en mm)
84100100642422
84125125645422
84150150656422
84200200*720422

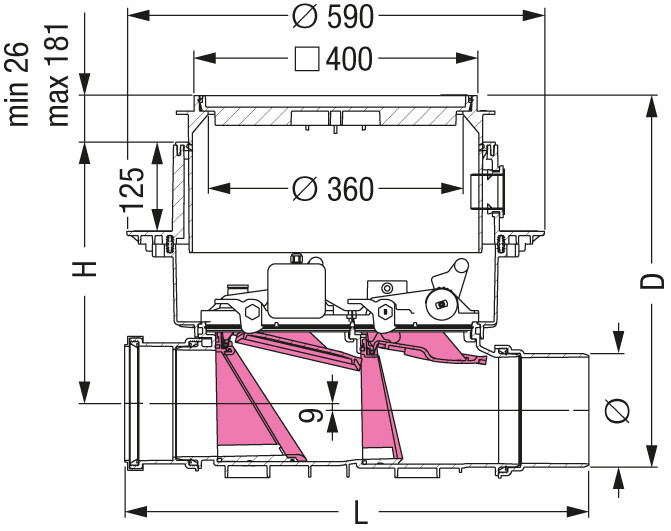

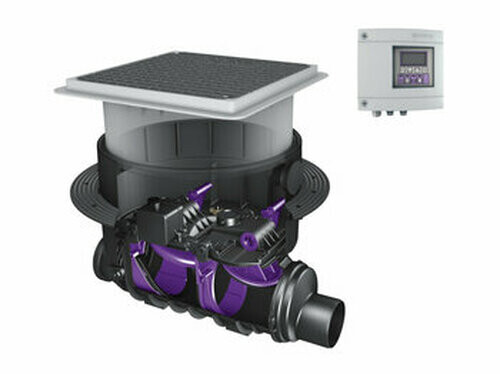

AVEC TAMPON - POUR POSE DANS LA DALLE

Réf. avec Tampon NoirRéf. avec Tampon EvidéDN (en mm)Longueur L (en mm)Hauteur H (en mm)
84100S84100X100642394
84125S84125X125645387
84150S84150X150656370
84200S84200X200*720348

Version avec tampon étanche Classe A15 en polymère :

  • inclinable et réglable en hauteur ;
  • noir ou évidé à carreler pour une pose dans une dalle ou un plancher béton.

Le tampon est verrouillable pour une parfaite étanchéité aux odeurs et aux eaux de surface.

Nettoyage optimal des canalisations après ouverture du couvercle et retrait des battants.

Il est conforme au type 3 de la norme NF EN 13564​.

Documentation à télécharger

Clapets anti-retour STAUFIX® [pdf] - 2.92 Mo
