Clapets de nez ECO-FLAP® Nez

Caractéristiques


Les ECO-FLAP® Nez sont des clapets anti-retour de nez spécialement conçus pour protéger les habitations contre les inondations par refoulement.

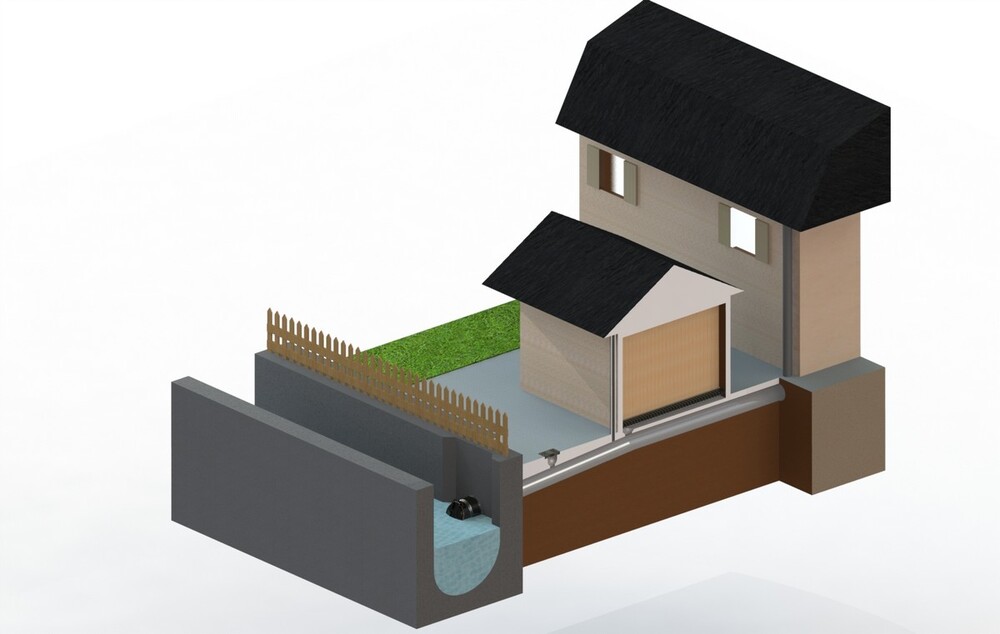

Les clapets anti-refoulement ECO-FLAP® Nez sont préconisés pour les habitations implantées à proximité de cours ou plans d'eau (ruisseaux, rivières, talus, étangs ...) dont les eaux pluviales y sont directement évacuées.

Ils empêchent les eaux de remonter par les canalisations (fortes pluies, orages ou crues) et d'inonder les habitations.

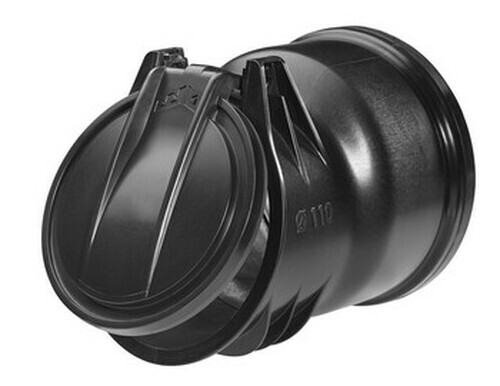

Disponible en DN 100, 110, 125, 160 et 200, le clapet est composé :

  • d'un corps en polyamide renforcé à 20% de fibres de verre (PA6-20FCV) recyclable ;
  • d'un battant en PPH renforcé à 30% de billes de verre recyclable :
  • d'un joint à lèvre en TPE surmoulé au niveau du battant pour garantir une étanchéité optimale ;
  • d'un joint à emboîtement en TPE surmoulé.

Grâce à son matériau, les clapets anti-refoulement, les ECO-FLAP® Nez offrent une très bonne résistance à la corrosion et aux agressions extérieures.

Les clapets ECO-FLAP® Nez résistent à une pression de 1 bar ou 10 mètres de colonne d'eau (10 mCE).

Documentation à télécharger

CLAPETS ECO-FLAP®.pdf [pdf] - 1.13 Mo

Installation / Application

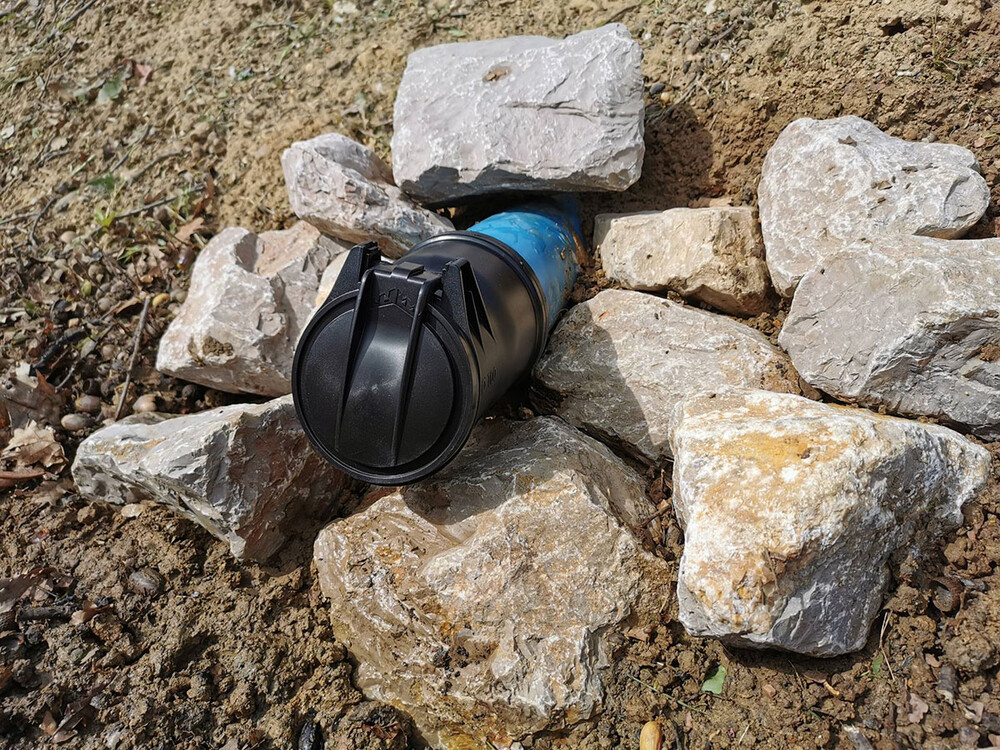

Les clapets ECO-FLAP® Nez s'installent à l'extrémité d'une canalisation d'eaux pluviales ou de réseau gravitaire.

Ils se montent sur tout type de canalisation :

  • PVC (ou de même diamètre extérieur) par emboîtement. Si la canalisation n'est pas forcément circulaire (ou est abîmée), un cordon de colle (type PU) peut venir parfaire l'étanchéité au niveau du corps de l'ECO-FLAP® Nez ;
  • Autres canalisations avec un raccord FLEX-SEAL Plus® :
    • fonte ;
    • tuyaux annelés ;
    • ciment ;
    • grès, etc.
  • norham-photo-clapets-anti-refoulement-ECO-FLAP-nez-chantier.jpg

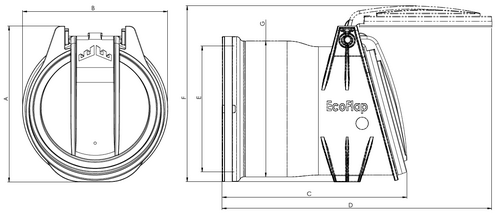

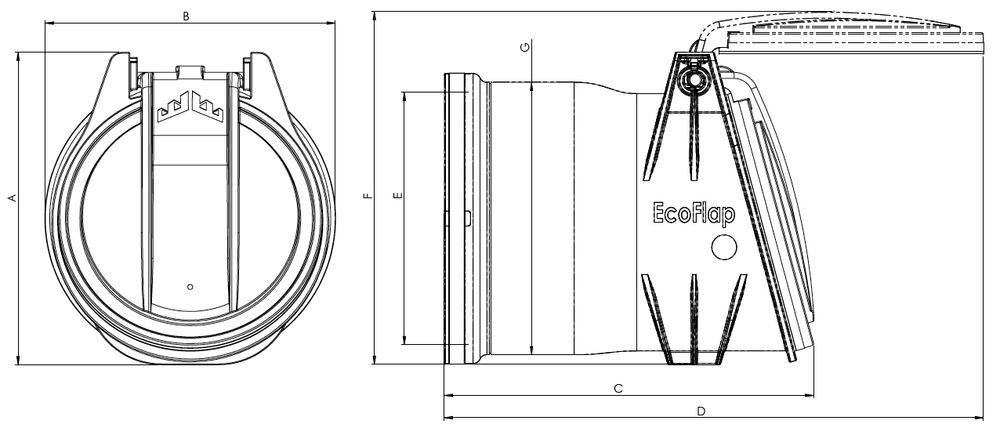

Dimensions

Réf.ØA (mm)B (mm)C (mm)D (mm)E (mm)F (m)G (mm)Poids (kg)
EF100N1001251161492161001411090,3
EF110N1101301261492161101411130,3
EF125N1251451411642461251631340,4
EF150N1601781761922991502001690,6
EF200N2002212202293652002502111,0

Documentation à télécharger

CLAPETS ECO-FLAP®.pdf [pdf] - 1.13 Mo
