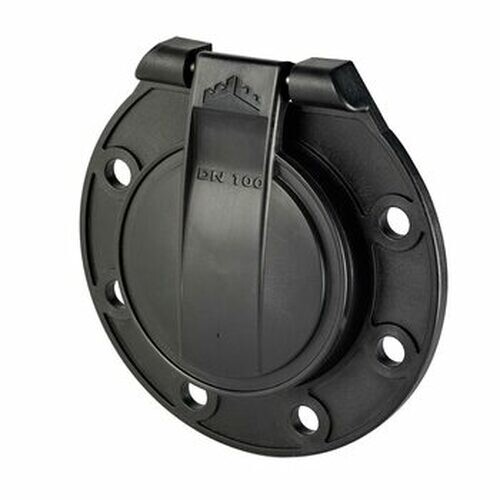

Clapets de nez ECO-FLAP® Bride

Caractéristiques


Les ECO-FLAP® Bride sont des clapets anti-retour à battants, spécialement conçus pour protéger les habitations contre les inondations par refoulement.

Les clapets anti-refoulement ECO-FLAP® Bride sont préconisé pour les habitations implantées à proximité de cours ou plans d'eau (ruisseaux, rivières, talus, étangs ...) dont les eaux pluviales y sont directement évacuées.

Installés en bout de réseau, les clapets de nez à bride ECO-FLAP® Bride empêchent les eaux de remonter par les canalisations (fortes pluies, orages ou crues) et d'inonder les habitations.

Disponibles en DN 100, 150 et 200, les clapets sont composés :

  • d'un corps et un battant en polyamide renforcé de fibres de verre (PA6-20FDV) recyclable ;
  • d'un axe en acier inox AISI 316 ;
  • d'un joint à lèvre en EPDM pour garantir l'étanchéité au niveau du battant ;
  • d'un joint mousse en EPDM côté bride pour assurer l'étanchéité murale.

Grâce à ce choix de matériaux, les clapets anti-refoulement ECO-FLAP® Bride offrent une très bonne résistance à la corrosion et aux agressions extérieures.

Les clapets ECO-FLAP® Bride tiennent à une pression de 1 bar ou 10 mètres de Colonne d'Eau (1 mCE).

Documentation à télécharger

CLAPETS ECO-FLAP®.pdf [pdf] - 1.13 Mo

Option

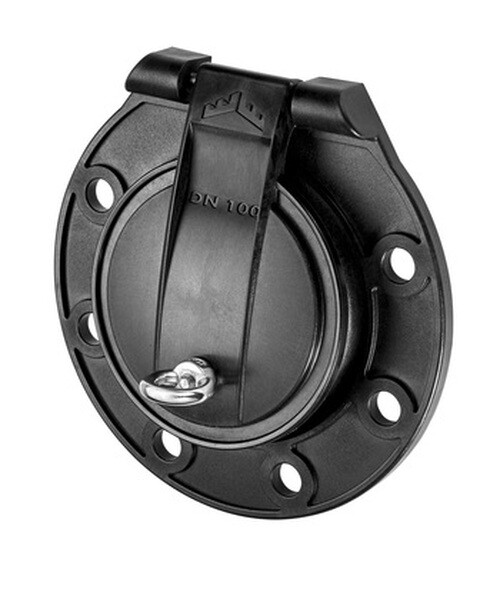

Tous les clapets de nez NORHAM peuvent être équipés, si besoin, d'un écrou-anneau de levage (voir) pour une manipulation rapide et facile à distance.

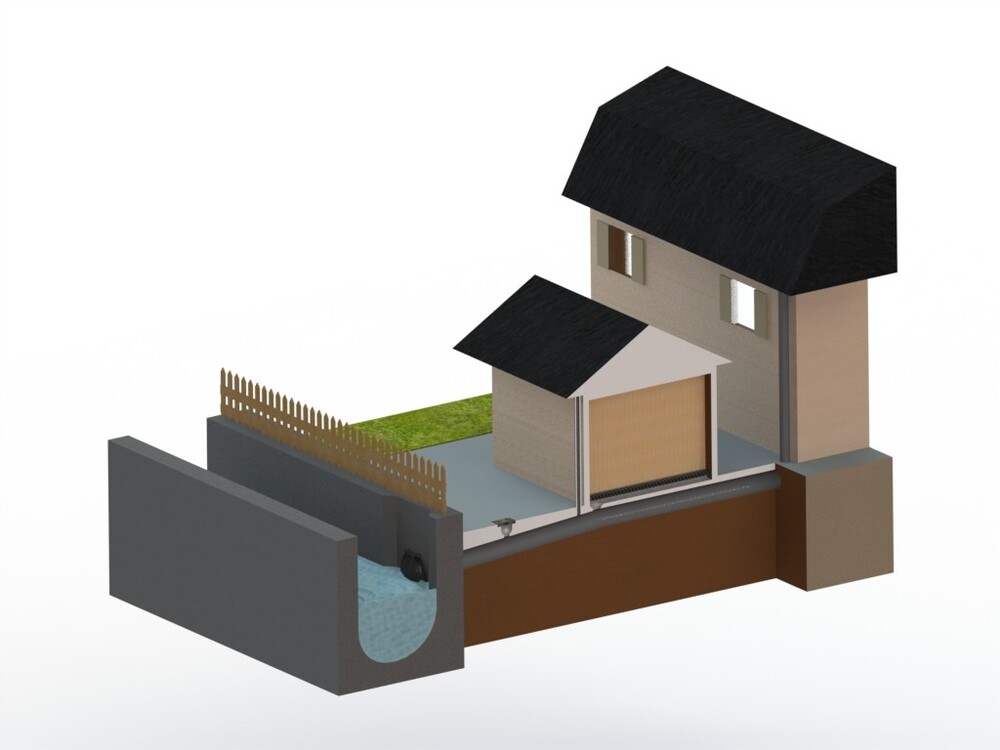

Installation / Application


Les clapest à bride ECO-FLAP® Bride sont prévus pour une installation en bout de canalisation, à l'extrémité du réseau d'évacuation des eaux pluviales.

Ils peuventt être fixés :

  • sur une paroi verticale ou inclinée (visserie fournie) ;
  • sur une bride de canalisation normalisée ISO PN 10 (visserie spéciale à prévoir).

Ils peuvent être connectés à tout type de canalisation.

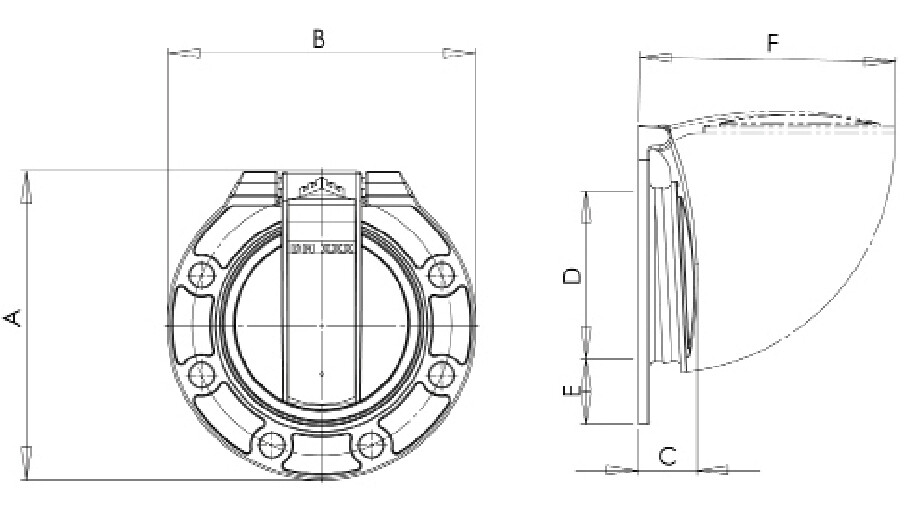

Dimensions

Réf.DNA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)Poids (kg)
EF100B10022522045110551880,4
EF150B15028528555160632440,6
EF200B20034234265200752960,9

Documentation à télécharger

CLAPETS ECO-FLAP®.pdf [pdf] - 1.13 Mo
Certifications Iso 9001-2015
