Clapets anti-refoulement MULTI

Caractéristiques


Les clapets MULTI sont un modèle de clapet anti-retour à installer en milieu de réseau.

Ils sont conçus pour empêcher les eaux de remonter par les canalisations lors de crues ou d'inondations.

Ce sont des clapets à battant qui fonctionnent de façon autonome :

  • lorsque les eaux s'écoulent normalement, de l'amont vers l'aval, l'eau pousse le battant dans le sens de l'ouverture et s'évacue librement ;
  • lorsque, au contraire, les eaux remontent et que l'aval du réseau se met en charge, les eaux poussent le battant dans le sens de la fermeture et sont bloquées à cet endroit.

Disponibles du DN 250 au DN 500, les clapets en ligne MULTI sont raccordables à tous types de canalisations avec les raccords multimatériaux FLEX-SEAL Plus® de NORHAM.

Les matériaux qui les composent font des clapets MULTI des pièces beaucoup plus légères que les clapets classiques, faciles et rapides à manipuler et à mettre en oeuvre.

Ils offrent une très haute résistance à la corrosion, aux intempéries, aux UV, aux chocs thermiques et aux sollicitations mécaniques.

  • Le corps du clapet MULTI est fabriqué en résine polyester isophtalique renforcée de fibres de verre et recouverte de Gel Coat isophtalique ;
  • l'axe est en Ertacetal (POM), les joints en EPDM (nitrile résistant aux hydrocarbures en option, sauf pour DN 315) et la visserie en inox AISI 316 ;
  • les clapets anti-retour MULTI résistent à 0,9 bar de pression ;
  • mécanisme sans contrepoids, ils offrent de très bons critères d'étanchéité.

Documentations à télécharger

Clapets anti-refoulement MULTITUBE EN LIGNE [pdf] - 1.72 MoClapets anti-refoulement MULTITUBE [pdf] - 12.27 Mo

Nouveau système de fermeture

  • PHOTO_CLAPETS_MULTITUBE_EN_LIGNE_MULTI_TRAPPE_DE_VISITE_1.JPG
    1 - Retirer la trappe de visite.
  • PHOTO_CLAPETS_MULTITUBE_EN_LIGNE_MULTI_TRAPPE_DE_VISITE_2.JPG
    2 - Présenter la trappe par le biais et l'insérer entièrement dans le clapet.
  • PHOTO_CLAPETS_MULTITUBE_EN_LIGNE_MULTI_TRAPPE_DE_VISITE_3.JPG
    3 - Positionner la trappe : accoler le joint à la partie amont du clapet (du côté du battant).
  • PHOTO_CLAPETS_MULTITUBE_EN_LIGNE_MULTI_TRAPPE_DE_VISITE_5.JPG
    4 - Une fois la trappe installée, la verrouiller en vissant les 4 fixations.

Le tout nouveau design des clapets en ligne MULTI 400 et 500, développé par NORHAM, rend le dispositif encore plus compact, léger, facile à visiter et optimise l'étanchéité.

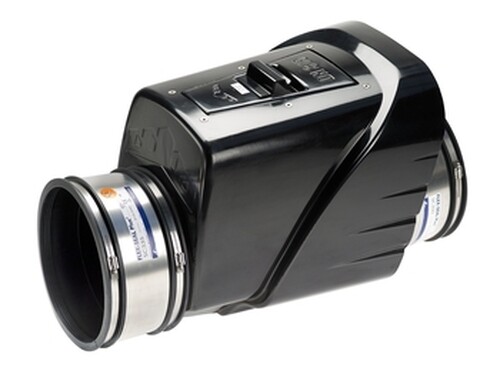

Design DN 250, 315, 400 et 500

Installation / Application


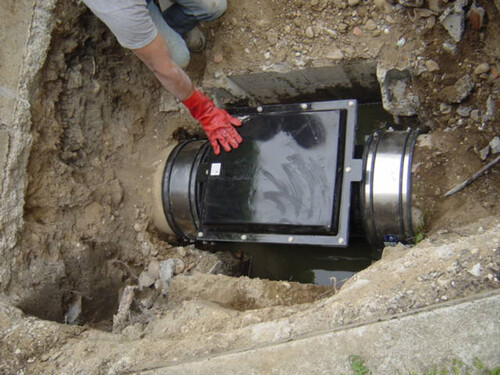

La pose des clapets anti-retour MULTI est rapide et facile.

  1. Couper une section de canalisation à l'endroit où le clapet en ligne doit être placé, 20 mm plus long que la longueur du clapet (ex : pour un clapet MULTI 250, la longueur du clapet est de 730 mm et la section à couper mesure donc 730+20=750 mm) ;
  2. tracer ensuite un repère sur les extrémités de la canalisation à raccorder correspondant à la moitié de la largeur du raccord (ex : pour un raccord FLEX-SEAL Plus® SC275, la largeur du raccord est de 150 mm et le repère sera donc tracé à 150/2=75 mm du bout de la canalisation) ;
  3. desserrer les fixations et mettre les raccords FLEX-SEAL Plus® sur les embouts des canalisations (sans lubrifiant ni colle) ;
  4. enfin, aligner le clapet entre les deux parties de la canalisation à raccorder, avancer les raccords FLEX-SEAL Plus® jusqu’aux repères tracés et serrer toutes les fixations des raccords jusqu’au blocage.

La fixation de la trappe de visite des clapets en ligne MULTI se fait à l'aide de vis et écrous à oreilles (DN 250) ou à tête hexagonale (DN 315, 400 et 500) en acier inox (type A4).

Dimensions

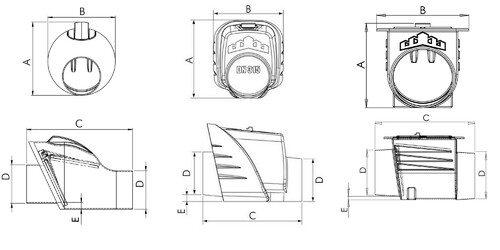

Réf.DNA (mm)B (mm)C (mm)D (mm)E (mm)Poids (kg)
MULTI2502504854557302606015,0
MULTI3153005725257353165218,0
MULTI4004006006109004103033,0
MULTI50050073070012305154057,0

Documentations à télécharger

Clapets anti-refoulement MULTITUBE EN LIGNE [pdf] - 1.72 MoClapets anti-refoulement MULTITUBE [pdf] - 12.27 Mo
