Clapet de protection des fonds de bassin FLO-PLUG®

Caractéristiques


FLO-PLUG® 2 a été développé et breveté par NORHAM en 2007 pour apporter une solution professionnelle contre les dommages mécaniques causés aux fonds de bassin lors de remontées de nappes ou de gaz.

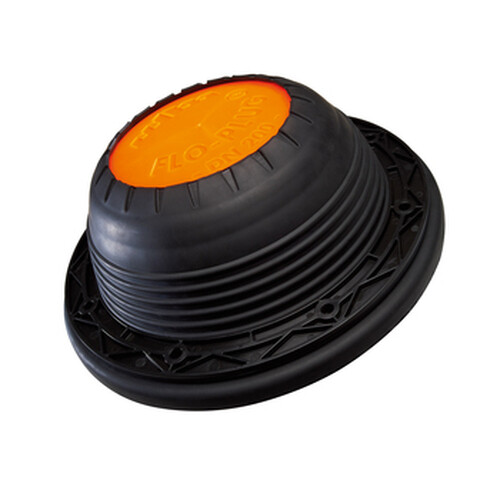

Sans partie mobile, le dispositif de protection des fonds de bassin, FLO-PLUG® 2 est composé :

  • d'un corps en forme de "chapeau", percé par des orifices sur toute sa périphérie, en PP Homopolymère avec protection anti-UV
  • et d'une membrane en EPDM qui le recouvre.


Grâce aux matériaux sélectionnés pour sa fabrication, le dispositif FLO-PLUG® 2 est hautement résistant :

  • à la pression,
  • à la corrosion,
  • aux solicitations mécaniques,
  • aux UV,
  • aux eaux usées
  • et résiste à des températures allant de -40°C à + 90°C.


FLO-PLUG® 2 offre un débit traversant de 5000 l/h (pour un ouvrage béton et 4000 l/h pour un bassin géomembrane) pour une perte de charge (pression de la nappe ou gaz nécessaire à l'ouverture du clapet) de 60 mbar (60 mCE).

Pour dimensionner le nombre de clapets de fond de bassin nécessaires pour votre application, aidez-vous de notre fiche technique ou contactez-nous pour une prescription personnalisée.

PRINCIPE DE FONCTIONNEMENT

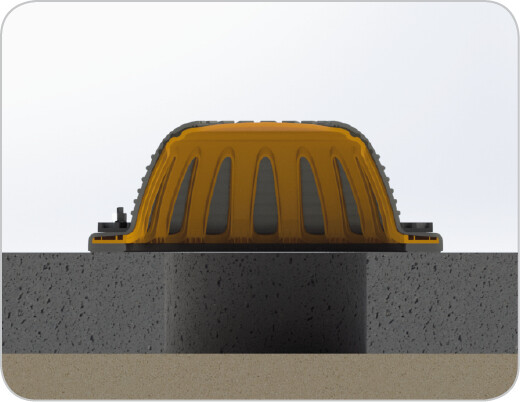

  • BASSIN_VIDE.jpg
    Phase 0 - Bassin vide

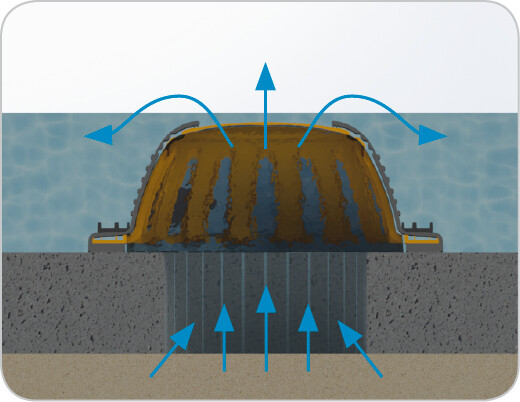

  • REMONTEE_NAPPE.jpg
    Phase 1 - Remontées de nappes ou de gazLorsque les nappes phréatiques ou les gaz remontent, la membrane est écartée du corps du FLO-PLUG® 2 pour laisser passer l'eau et le gaz. Flo-Plug™ 2 assure alors un débit traversant de 5000 l/h pour une perte de charge de 60 mCE.

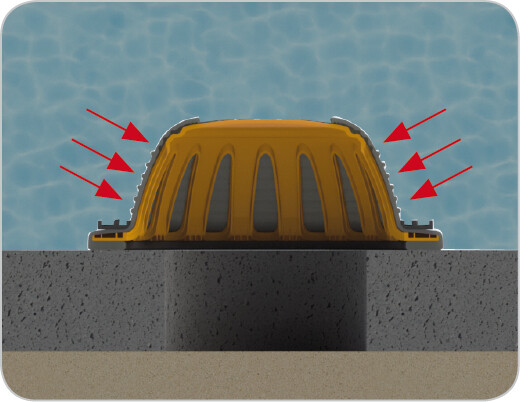

  • BASSIN_EN_CHARGE.jpg
    Phase 2 - Bassin en chargeUne fois le bassin en charge, le poids de l'eau contenue dans le bassin, plaque la membrane contre le corps du clapet. Les orifices sont alors obstrués ce qui empêche les eaux de s'évacuer. Flo-Plug™ 2 garantit une très bonne étanchéité lors du retrait de la nappe.

Application / Installation

APPLICATION

Le clapet de fond de bassin FLO-PLUG® 2 est idéal pour les bassins de rétention.

Il peut être fixé :

  • sur les structures béton,
  • dans les bassins à géomembrane
  • ou sur d'autre ouvrage de stockage d'eau (réservoir, cuves ...).


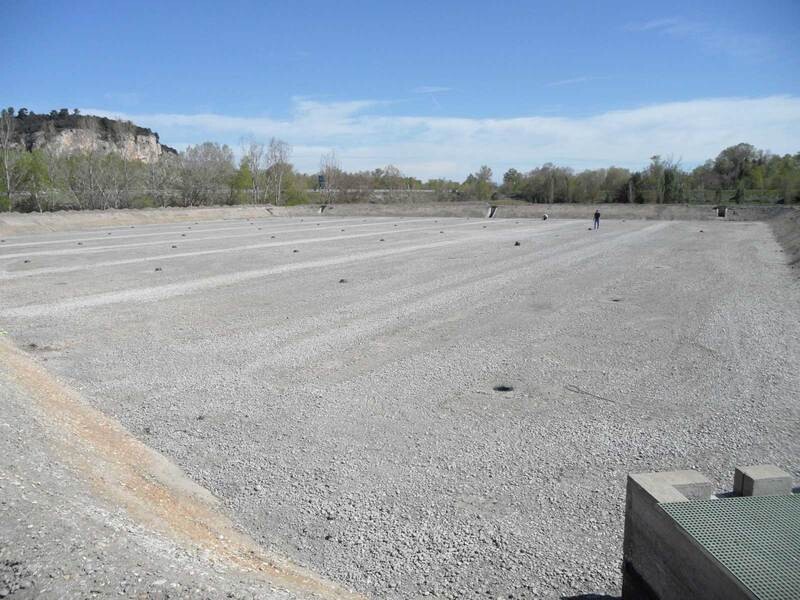

Pour une application sur géomembrane, il est nécessaire de lester le fond du bassin.

Prévoir dans ce cas un remblai et une rehausse (fournie à la demande par nos soins).


Contrairement aux soupapes de fond de bassin ou clapets de pied classiques, FLO-PLUG® 2 est

  • très peu encombrant,
  • léger (seulement 1,5 kg),
  • et facile à mettre en oeuvre !

Elément de sécurité autonome, une fois posé, il demande très peu d'entretien.

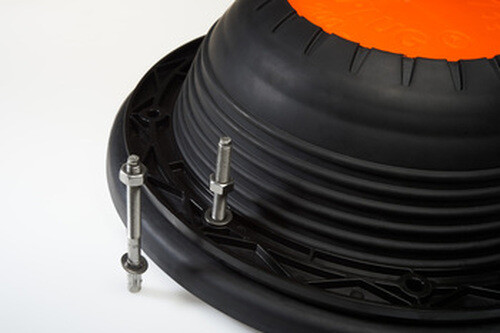

Les fixations fournies avec le clapet pour bassin FLO-PLUG® 2 sont en inox 316 pour une meilleure tenue dans le temps.



INSTALLATION

Le dispositif pour remontées de nappes et de gaz FLO-PLUG® 2 convient à la fois :

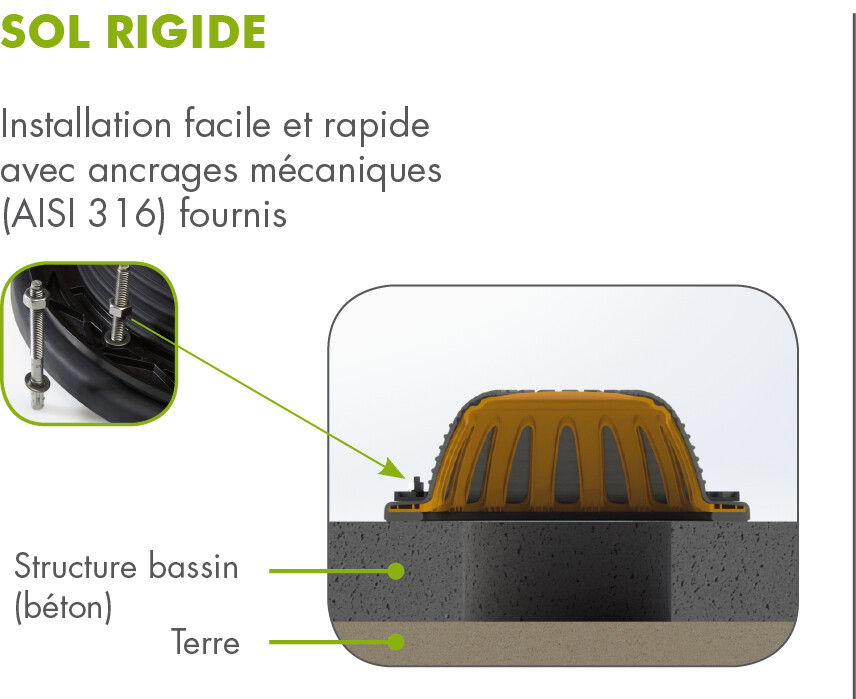

Pour les sols rigides (ex : bassin en béton).

La mise en oeuvre sur une dalle béton des clapets de fond de bassin FLO-PLUG® 2 est très simple

  1. Vérifier d'abord que le support sur lequel le FLO-PLUG® 2 va être installé est parfaitement plan, propre et sans aspérité.
  2. Vérifier également que l’orifice dans la dalle béton n’est pas plus grand que 200 mm de diamètre.
  3. Placer ensuite le corps du clapet sur la paroi, le centrer et tracer les points de fixation situés sur la bride.
  4. Percer au Ø 8 mm et 65 mm de profondeur et placer les fixations en position.
  5. Repositionner le corps du clapet sur les fixations en place et serrer uniformément tous les boulons – Couple de serrage : 12 N.m

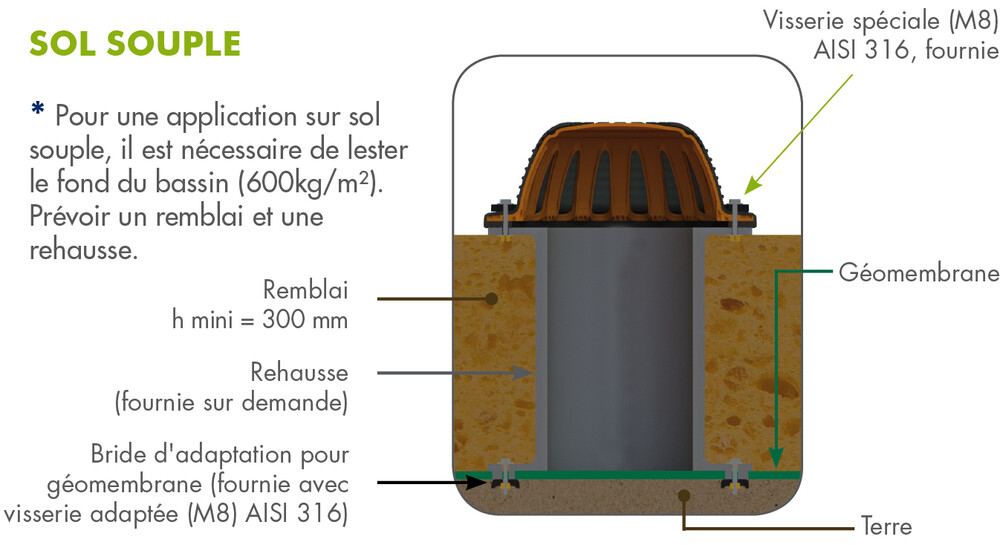

Pour les sols souples (ex : réserve d'eau avec étanchéité par géomembrane).

Les installations sur géomembrane requièrent en plus une contre bride.

Celle-ci est livrée avec le clapet pour bassin géomembrane FLO-PLUG® 2.

S'il s'avère nécessaire de lester la géomembrane avec du remblai (ou équivalent), une rehausse entre la géomembrane et le Flo-Plug™ devra être installée (nous consulter).

L'outillage nécessaire est le suivant :

  • une perceuse et une mèche Ø8 mm,
  • une clé de serrage 13, un marteau,
  • et 8 goujons d'ancrage Ø8 (fournis avec le clapet de bassin FLO-PLUG® 2).

Pour une application sur sol souple, la bride d'adaptation ansi que la visserie spéciale (M8) sont fournies avec le produit.

Dimensions

FLO-PLUG® 2 est disponible en DN 200.

Documentation clapets Flo-Plug [pdf] - 1.02 Mo

ETUDES DE CAS

Etude de cas clapet de fond Flo-Plug [pdf] - 302.77 Ko
Certifications Iso 9001-2008
