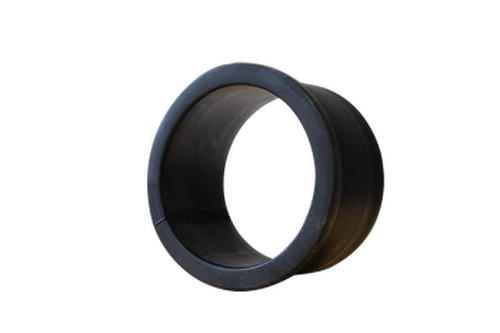

Anillo de compensación BC
Características
Los anillos de compensación NORHAM BC se utilizan exclusivamente como complemento de los empalmes de la gama de empalmes NORHAM.
Constituidos al 100% de EPDM, permiten reducir el diámetro interior del empalme utilizado (o aumentar el diámetro exterior del tubo más pequeño) y compensar una diferencia demasiado importante entre los diámetros de los tubos que se van a empalmar.
El anillo de reducción NORHAM BC es necesario en todos los casos si la diferencia entre los diámetros exteriores de los tubos que se van a conectar es superior al delta (ver la tabla 2 abajo).
Los anillos de compensación NORHAM BC pueden estar superpuestos entre ellos para aumentar más las combinaciones de empalme.
Existen desde DN 50 hasta 2000 mm, en 7 grosores y son fabricados a medida según sus necesidades.
Los anillos NORHAM BC están integrados en el Acuerdo Técnico Europeo n.°09/0248 y tienen la certificación CSTB con el Documento Técnico de Aplicación n.°17/10-225 (consúltenos para referencias relacionadas).
Certificaciones
| Nombre | Extensión | Peso | |
|---|---|---|---|
| CERTIFICAT QB RACCORDS FLEX-SEAL Plus 2025 | 183.36 Ko | Descargar | |
| DTA RACCORDS FLEX-SEAL Plus | 472.59 Ko | Descargar | |
| ETA 09-0248 VF RACCORDS FLEX-SEAL Plus | 791.62 Ko | Descargar | |
| DECLARATION DE PERFORMANCE FLEX-SEAL Plus | 794.39 Ko | Descargar | |
| PRESENTATION ESSAIS A 2.5 BARS FLEX-SEAL PLUS SC | 1.48 Mo | Descargar | |
| RAPPORT INSPECTION BUREAU VERITAS N 09-04-2024 EBO FLEX-SEAL PLUS 2.5 BARS | 5.3 Mo | Descargar |
Instalación / Aplicación
Deslizar el anillo NORHAM BC al extremo del conducto más pequeño y el empalme NORHAM en el conducto más grande.
- Acercar lo más posible los dos conductos y deslizar el empalme en el anillo hasta su refuerzo.
- Apretar las fijaciones del empalme hasta bloquearlas (el par de sujeción recomendado está señalizado en la etiqueta del empalme y las instrucciones de instalación facilitadas con el empalme).

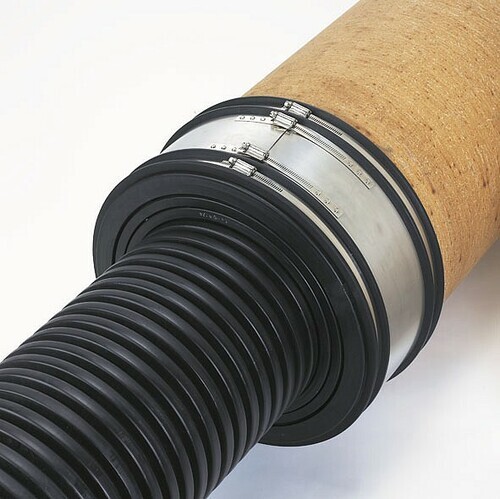

Ejemplo de aplicación: empalme de un tubo de gres aun tubo PEHD anillado con una utilización combinada de 3 anillos NORHAM BC y de un empalme NORHAM SC.
Dimensiones
Posibles reducciones con BC
| Espesor | Aumento de la Ø ext. (mm) | Anillo para poner en la Ø ext. (mm) |
|---|---|---|
| 5 mm | 10 | 55 à 75 |
| 8 mm | 16 | ≥ 100 |
| 16 mm | 32 | ≥ 115 |
| 24 mm | 48 | ≥ 250 |
| 32 mm | 64 | ≥ 315 |
| 40 mm | 80 | ≥ 500 |
| 48 mm | 96 | ≥ 500 |
Si la diferencia entre los diámetros exteriores es mayor que DELTA, es necesario usar un anillo BC además de los empalme NORHAM.
| Conexión SC + Bague | Delta |
|---|---|
| Para Ø ext. ≤ 120 | 10 mm |
| Para 120 < Ø ext. < 300 | 12 mm |
| Para Ø ext. ≥ 300 | 15 mm |
