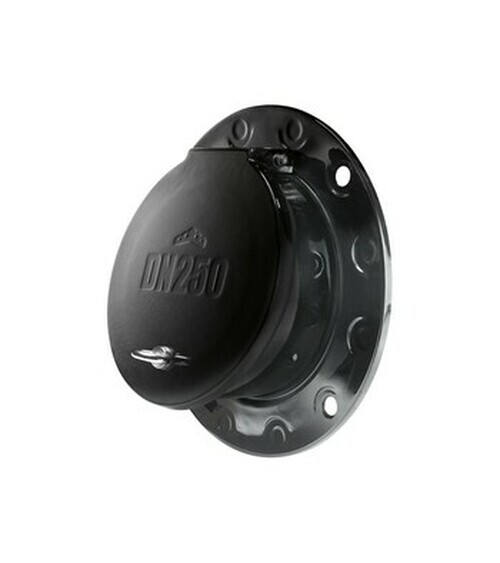

Clapetas de nariz mural MULTI NB 200 a 600

Características


MULTI NB 200 a 600 es un modelo de clapeta de nariz por batiente inclinado con brida ISO PN 10 para su fijación en una pared vertical (se facilitan clavijas para golpear en acero inoxidable 316) o en la brida normalizada (tornillos especiales para previsión).

Su nuevo diseño mejora aún más la resistencia mecánica de la clapeta y la hace aún más ligera.

  • Disponible desde DN 200 hasta 600 (y hasta 1500 - Ver Multi NB 700 a 1500), la clapeta de nariz MULTI NB está prevista para impedir que el agua entre a través de las canalizaciones de saneamiento en crecidas o inundaciones.
  • La clapeta de brida MULTI NB resiste 1 bar de presión.

Es perfectamente adecuado para las aguas pluviales, agua de superficie y agua de mar.

Gracias a estos materiales, las clapetas MULTI NB ofrecen una resistencia muy buena a la corrosión, a la intemperie, a los rayos ultravioleta, a los impactos térmicos y a las solicitaciones mecánicas.


  • Las clapetas antirretorno MULTI NB se fabrican con resina de poliéster isophtálico reforzado con fibras de vidrio, con Gel Coat isophtálico aplicado en todas las superficies.
  • Los ejes y los tornillos que las componen son de acero inoxidable AISI 316 para un mantenimiento muy bueno en el tiempo.
  • La junta se proporciona en EPDM y garantiza una estanqueidad perfecta de la misma clapeta incluso para contrapresiones muy débiles.

Opciones

Todas las clapetas murales MULTI NB pueden estar dotadas con una tuerca de anillo de elevación en acero inoxidable como opción para permitir una manipulación a distancia, fácil y rápida.


Para ver cómo se fabrican las clapetas MULTI NB en detalle, Visite nuestra "Fábrica de poliéster" en línea.


Instalación / Aplicación


Preparación de la puesta en marcha MULTI NB :

La fijación de la clapeta se realiza mediante la ayuda de clavijas de anclaje 8/30 en acero inoxidable A4.

Prever:

  • una Perforadora + mecha Ø8 ;
  • una llave de fijación 13 ;
  • un martillo ;
  • y las clavijas de anclaje 8/30 entregadas con la clapeta.

La superficie sobre la cual se va a colocar la clapeta debe ser lisa y vertical en torno al orificio que se destapa.

Puesta en marcha de la clapeta MULTI NB :

Por razones de facilidad de instalación, puede ser útil quitar el batiente. En ese caso se debe usar una llave hexagonal.

  • Colocar el cuerpo de la clapeta antirretorno en la pared, centrarlo y señalar los puntos de fijación situados en la brida ;
  • Perforar a Ø 8 mm y 65 mm de profundidad y colocar las fijaciones ;
  • Volver a colocar el cuerpo de la clapeta de nariz en las fijaciones y apretar de forma uniforme todos los pernos (par de sujeción: 18 N.m) ;
  • Volver a colocar el batiente y su sistema axial ;
  • Apretar todos los tornillos.

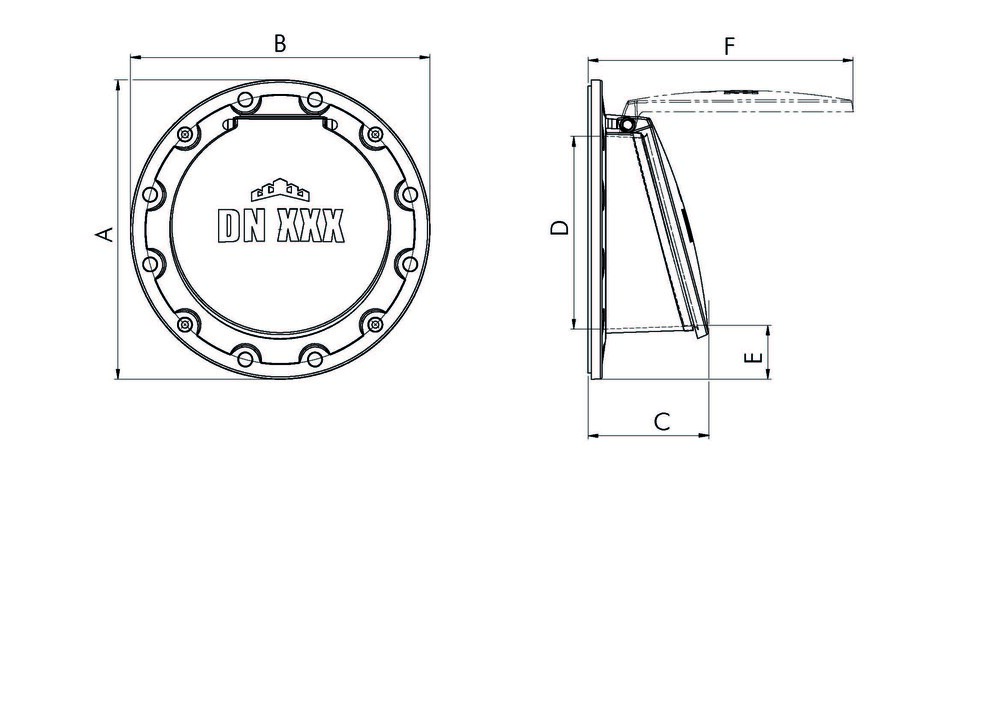

Dimensiones

Ref.DNA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)Poids (mm)
MULTI-200-NB200343343150180812851,60
MULTI-250-NB250395395160245783392,00
MULTI-315-NB300448448185290804003,70
MULTI-400-NB400570570205375994786,30
MULTI-500-NB50067667624046910258910,00
MULTI-600-NB6007887882805939371714,30
Certificationes Iso 9001-2015
