Clapetas de nariz mural MULTI NB 700 a 1500

Características

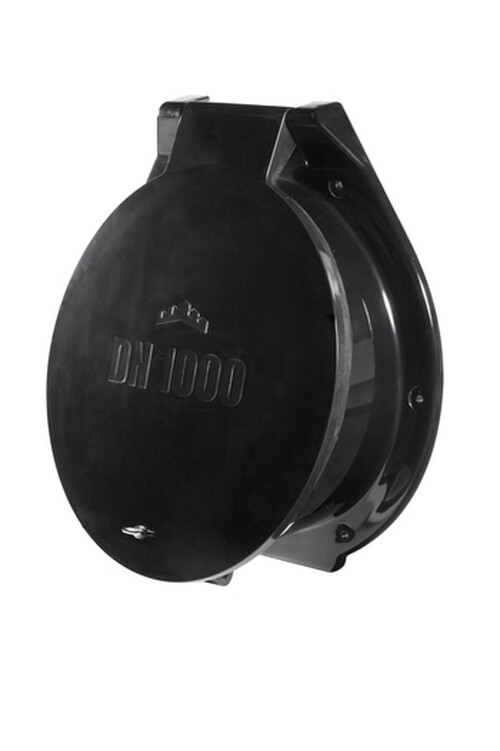

MULTI NB 700 a 1500 es un modelo de clapeta de nariz por batiente inclinada con brida ISO PN 10 para fijación

  • En pared vertical (se proporcionan las clavijas para golpear en acero inoxidable 316) ;
  • O en la brida normalizada (se prevén tornillos especiales).

Igual que la clapeta de nariz por batiente inclinada MULTI NB 200 a 600, está diseñada para protegerse ante cualquier retorno de agua entrante.

Pero se adapta a las canalizaciones de dimensiones más grandes, es decir de DN 700 a DN 1500 mm.

Las clapetas MULTI NB también presentan unos criterios de estanqueidad muy buenos gracias a su mecanismo simple sin contrapeso.

Tienen una alta resistencia y pueden soportar hasta 1 bar de presión y soportan bien la corrosión, la intemperie, los rayos ultravioleta, los impactos térmicos y las solicitaciones mecánicas.


Otra ventaja de las clapetas de poliéster de NORHAM :

  • Su peso: son mucho más ligeros que las clapetas clásicas. La colocación es pues fácil y más rápida.


  • Las clapetas antirretorno MULTI NB están fabricadas de resina de poliéster isophtálico reforzado con fibras de vidrio, con Gel Coat isophtálico aplicado en todas las superficies.
  • Los ejes y los tornillos son de acero inoxidable AISI 316 y la junta estándar en EPDM.

Opción

A saber :

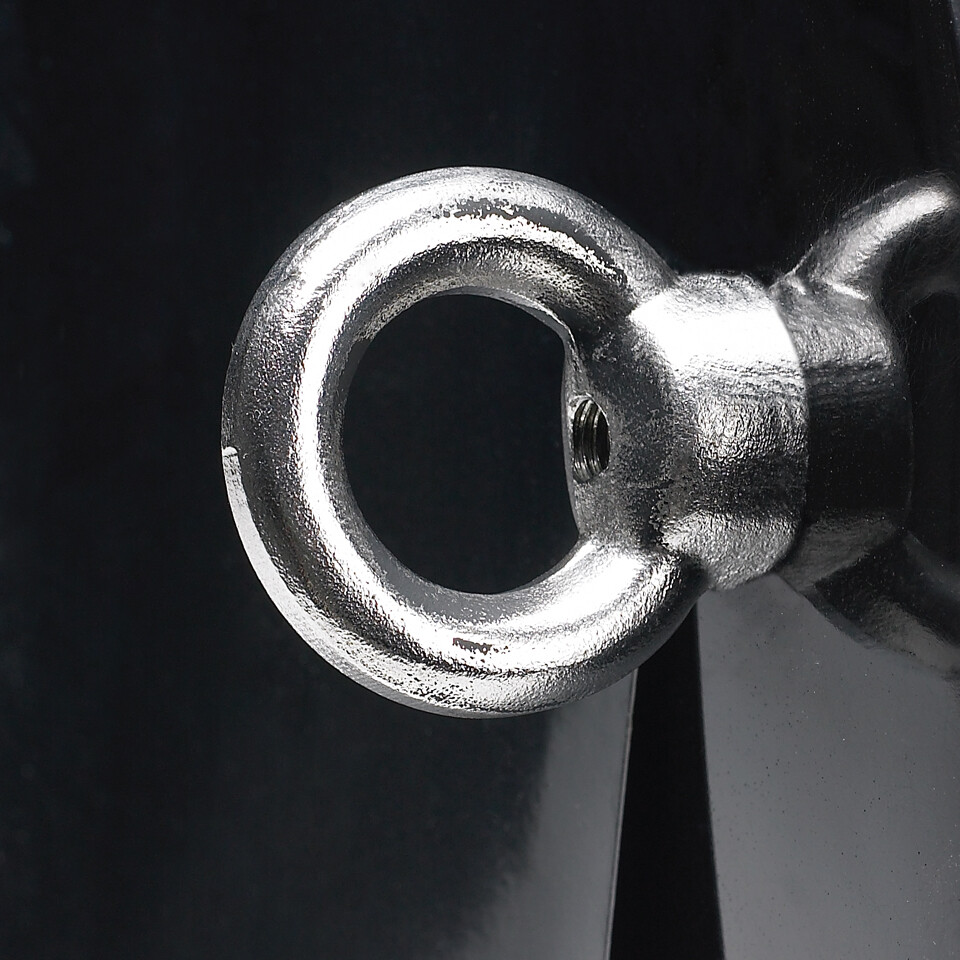

Todas las clapetas NORHAM pueden ser proporcionadas con una tuerca de anillo de elevación de acero inoxidable para permitir una manipulación a distancia fácil y rápida.

Norham también le puede proponer realizaciones a medida (en poliéster o PEHD) según sus aplicaciones particulares (ver algunos ejemplos de soluciones a medida).


Nuestra "fábrica de poliéster" está abierta a la visita virtual al sitio Norham.


Instalación / Aplicación


Antes de comenzar la instalación, preparar las herramientas necesarias :

  • perforadora y mecha Ø8 (DN 700 y 800) o Ø12 (otros DN),
  • llave de cierre 13 (DN 700 y 800) o 19 (otros DN),
  • martillo,
  • clavijas de anclaje entregadas con la clapeta (8/30 para DN 700 y 800 o FBN 12/45 para otros DN),
  • y preparar la superficie de fijación (debe ser lisa y vertical en torno del orificio que se destapa).

Por razones de facilidad de instalación, puede ser útil retirar el batiente.

Comenzar la instalación colocando el cuerpo de la clapeta en la pared.

  • Centrarla y señalar los puntos de referencia en el lugar de los puntos de fijación situados en la brida,
  • Perforar en el lugar de estos puntos de referencia (para los DN 700 y 800 con Ø 8 mm y 65 mm de profundidad y para los otros DN con Ø 12 mm y 75 mm de profundidad) y colocar las fijaciones en su posición,
  • Volver a colocar el cuerpo de la clapeta en las fijación in situ y apretar de forma uniforme todos los pernos con un par de sujeción de 18 mm (DN 700 y 800) o 50 mm (otros DN).

Terminar volviendo a fijar el batiente y su sistema axial en la clapeta y apretando todos los tornillos.

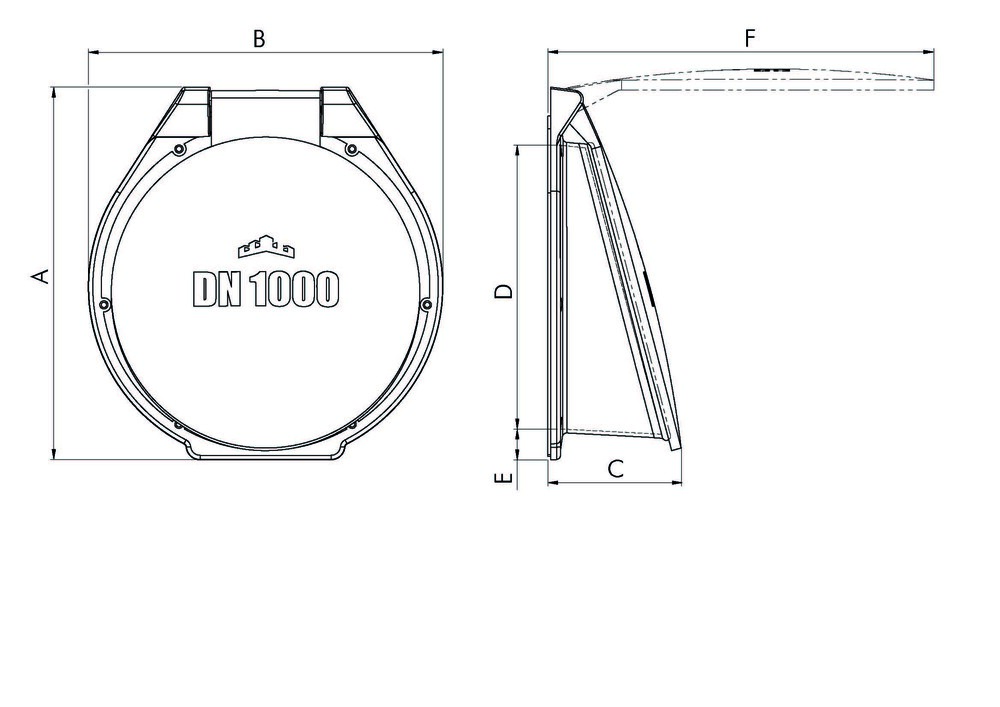

Dimensiones

Ref.DNA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)Poids (kg)
MULTI-700-NB7001003935450700120103050
MULTI-800-NB80011251035523800120114075
MULTI-1000-NB10001330126449510131101400105
MULTI-1200-NB12001525144069012001301620190
MULTI-1400-NB14001770164080014001201840270
MULTI-1500-NB15001860174085515001201980325
