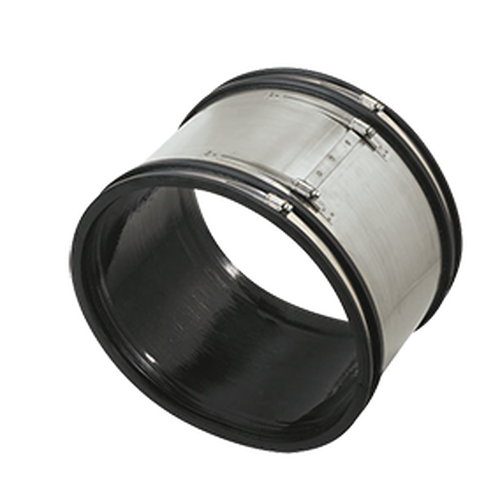

Empalmes NORHAM XL

Características


Los empalmes de materiales múltiples Grandes Anchuras NORHAM XL existen desde DN 300 hasta DN 600 mm.

Son adecuados para el saneamiento y las evacuaciones por gravedad.

El empalme NORHAM XL es el "hermano mayor" del empalme NORHAM SC en más amplitud (300 mm por 190 mm), lo que le permite aceptar discontinuidades de redes de tamaños más importantes.

Provisto de fijaciones "HI-TORQUE", el empalme NORHAM XL es altamente resistente.

Puede soportar:

  • hasta 1,5 bares de presión,
  • temperaturas en el intervalo desde -40°C hasta + 140°C,
  • 1,75° de desviación angular,
  • Y hasta 25 veces su DN en esfuerzo de corte (consúltenos).

NORHAM XL está fabricado en EPDM y acero inoxidable 304 o puede ser solicitado en acero inoxidable 316 (opción).

Más información: Visitar nuestra "Fábrica de empalmes" en línea.

Instalación / Aplicación


Los empalmes NORHAM XL son muy fáciles y rápidos de instalar. Disponga simplemente de un destornillador.

  • Tome el más grande de los dos tubos que se van a montar y señale un punto de referencia equivalente a la mitad de la anchura del empalme (es decir a 150 mm del extremo).
  • Deslice el empalme en el tubo que acaba de marcar.
  • Acerque el segundo tubo lo más cerca posible, de extremo a extremo con el primero.
  • Deslice el empalme para que recubra los dos tubos y para que su borde esté colocado sobre el punto de referencia.
  • Apriete las fijaciones hasta bloquearlas (el par de sujeción está recomendado en la etiqueta del empalme y está indicado en las instrucciones de instalación facilitadas con el empalme).

Dimensiones

Ref.AnchuraGama de utilización
Ø Mini
Gama de utilización
Ø Maxi
XL310300285310
XL320300295320
XL335300310335
XL350300325350
XL365300340365
XL385300355385
XL410300385410
XL430300400430
XL445300415445
XL465300435465
XL495300465495
XL510300480510
XL525300495525
XL545300515545
XL550300520550
XL560300530560
XL570300545570
XL600300570600
XL620300590620
XL635300605635
XL645300615645

Dimensiones en mm.

Certificationes Iso 9001-2015
