Clapetas de nariz para empalmar MULTI N

Características


MULTI N es un modelo de clapeta de nariz diseñado para un empalme directo en cualquier tipo de canalización con los empalmes de materiales múltiples NORHAM.

MULTI N es un sistema de protección contra los retornos y subidas del agua cuando hay crecidas o inundaciones.

  • La clapeta MULTI N, dotada de un batiente, funciona totalmente sola, sin intervención humana. El batiente se abre en el sentido del curso normal y se cierra en el sentido contrario. Si el agua intenta remontar a través del tubo, el batiente se bloqueará en posición cerrada para impedirlo.

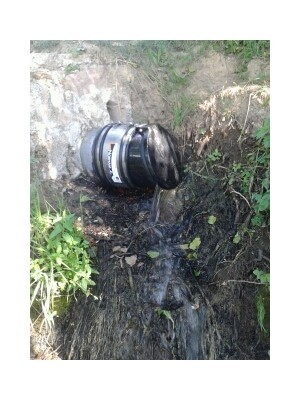

  • Disponible desde DN 200 a DN 600 mm, las clapetas de nariz de la gama MULTI N se colocan a menudo en el extremo de la red,
    • En los estanques,
    • lagos, riveras,
    • estaciones de tratamiento, ...

Se adecúan perfectamente para el saneamiento de las aguas pluviales.

  • Fabricado en resina de poliéster isophtálico reforzado con fibras de vidrio con revestimiento de Gel Coat isophtálico, el nuevo diseño de la clapeta de nuez MULTI N de NORHAM ofrece una mejor resistencia disminuyendo aún más su peso.
  • Tanto los tornillos como el eje de la clapeta se construyen de acero inoxidable AISI 316 y la junta se fabrica en EPDM.
  • La clapeta MULTI N puede soportar hasta 1 bar de presión y resiste muy bien la corrosión, la intemperie, los rayos ultravioleta, los impactos térmicos y las solicitaciones mecánicas.

Opciones

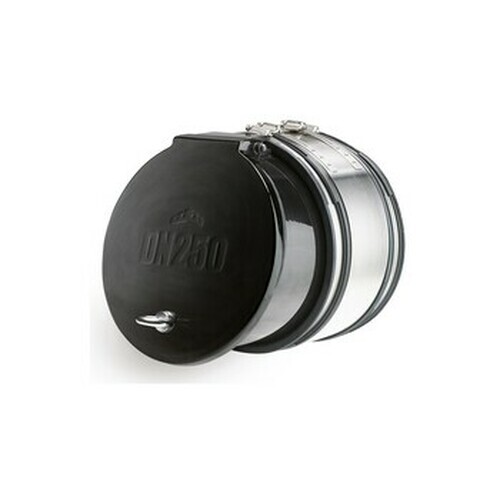

Todas las clapetas de nariz NORHAM pueden estar equipadas si es necesario con una tuerca de anillo de elevación para lograr una manipulación rápida y fácil a distancia.

NORHAM también puede aportarle soluciones a medida para sus aplicaciones particulares (ver algunas realizaciones a medida).

Para descubrir el proceso de fabricación de nuestras clapetas, haga una visita virtual de nuestros talleres.


Instalación / Aplicación

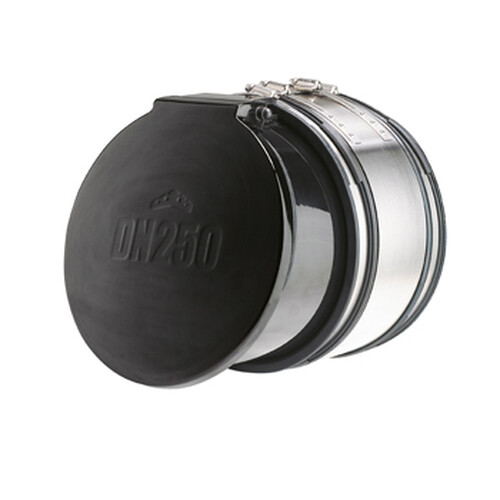

La instalación de las clapetas MULTI N se hace con la ayuda de los empalmes de canalización de NORHAM.

Los empalmes de NORHAM permiten adaptar la clapeta a cualquier tipo de canalización.

Por razones de facilidad de instalación, puede ser útil quitar el batiente.

Utilizar para eso una hexagonal.

El empalme está previamente fijado a la clapeta MULTI N en nuestras fábricas antes de ser entregado.

  1. Colocar la clapeta de nariz equipada con el empalme en «Hembra» en el conducto.
  2. Centrar la clapeta.
  3. Apretar uniformemente todas las fijaciones del empalme de conexión NORHAM.
  4. Volver a colocar el batiente y su sistema axial.
  5. Apretar todos los tornillos.

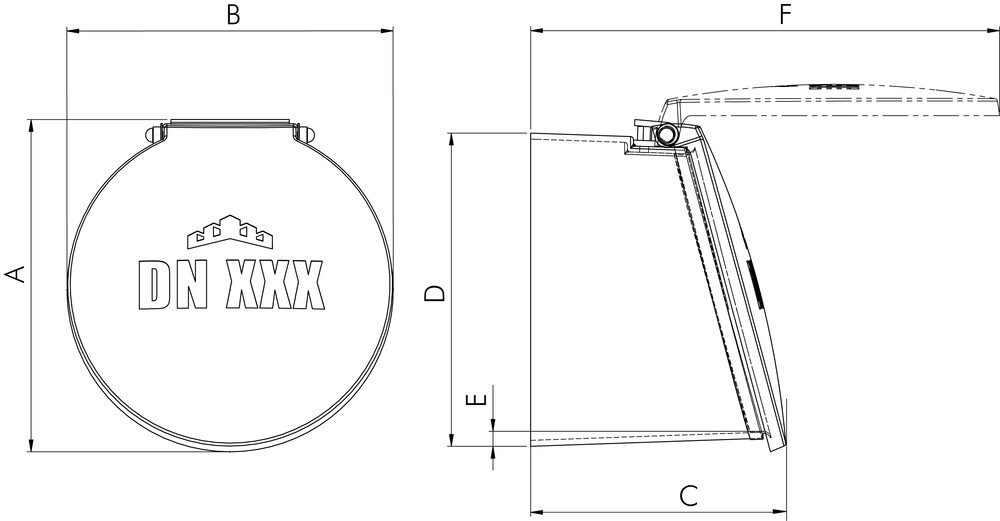

Dimensiones

Ref.DNA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)Poids (kg)
MULTI-200-N200224216205202113451,2
MULTI-250-N250284280225263123991,9
MULTI-315-N300335332265318154803
MULTI-400-N400420417295405165705,4
MULTI-500-N500528522320506176789,4
MULTI-600-N6006596553456381880815
Certificationes Iso 9001-2015
